Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: 7490100110A
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$1.25
Kemasan rincian: T&R
Waktu pengiriman: di kapal stok hari ini
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Seri: |
Transformator SMT WE-LAN 10/100 Basis-TX |
Nomor Bagian:: |
7490100110A |
Standar: |
10/100BASE-TX |
Pelabuhan: |
1 |
Kemasan: |
smt |
Suhu pengoperasian:: |
0 ° C hingga +70 ° C |
Tegangan isolasi: |
1500V (RMS) |
Induktansi: |
350 μH |
Seri: |
Transformator SMT WE-LAN 10/100 Basis-TX |
Nomor Bagian:: |
7490100110A |
Standar: |
10/100BASE-TX |
Pelabuhan: |
1 |
Kemasan: |
smt |
Suhu pengoperasian:: |
0 ° C hingga +70 ° C |
Tegangan isolasi: |
1500V (RMS) |
Induktansi: |
350 μH |

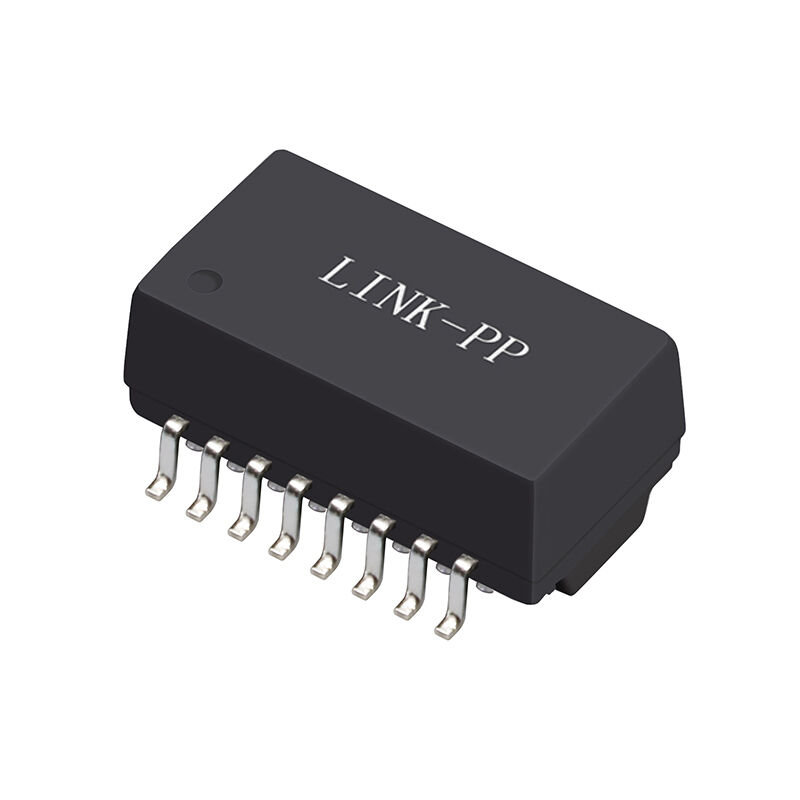

Transformator LAN 7490100110A adalah modul magnetik LAN 10/100BASE-TX port tunggal yang dirancang untuk peralatan jaringan Ethernet. Fitur ini memiliki induktansi minimum 350 µH, tegangan isolasi 1500 V RMS, dan rasio belitan 1:1 (±3%), memastikan transmisi sinyal yang stabil dan isolasi listrik yang andal.
Transformator mendukung kecepatan data Ethernet 10/100 Mbps, beroperasi dalam kisaran suhu 0 °C hingga +70 °C, dan dibuat dalam paket SMT yang ringkas untuk desain PCB berdensitas tinggi. Dengan kerugian penyisipan rendah (-1,1 dB maks.), kerugian pengembalian yang dioptimalkan, dan penolakan diferensial-ke-umum yang kuat, 7490100110A cocok untuk sakelar Ethernet, router, peralatan jaringan industri, dan antarmuka LAN tertanam.
7490100110A ini memastikan integritas sinyal yang sangat baik, penekanan EMI, dan transmisi data yang andal untuk aplikasi Ethernet 10/100. Ini dioptimalkan untuk tata letak PCB yang ringkas, cocok untuk sakelar, router, dan perangkat jaringan industri.
| Properti | Kondisi Pengujian | Nilai | Satuan | Toleransi |
|---|---|---|---|---|
| Induktansi (L) | 100 kHz / 100 mV @ 8 mA bias DC | 350 | µH | min. |
| Tegangan Uji Isolasi (VT) | 1 menit | 1500 | V (RMS) | min. |
| Kerugian Penyisipan (IL) | 1-100 MHz | -1,1 | dB | maks. |
| Kerugian Pengembalian (RL) | 1-30 MHz @ 100 Ω | -18 | dB | min. |
| 30-60 MHz @ 100 Ω | -14 | dB | min. | |
| 60-80 MHz @ 100 Ω | -12 | dB | min. | |
| 80-100 MHz @ 100 Ω | -10 | dB | min. | |
| Rasio Penolakan Diferensial ke Umum (DCMR) | 1-30 MHz | -38 | dB | min. |
| 30-60 MHz | -38 | dB | min. | |
| 60-100 MHz | -30 | dB | min. | |
| Crosstalk (CT) | 1-60 MHz | -40 | dB | min. |
| 60-100 MHz | -35 | dB | min. | |
| Rasio Belitan (n) | — | 1:1 | — | ±3% |
| Kecepatan Data | — | 10/100BASE-TX | — | — |
Dengan memilih Transformator LAN 7490100110A, para insinyur mendapatkan manfaat dari:
Transformator ini ideal untuk aplikasi yang membutuhkan kinerja yang konsisten, ukuran ringkas, dan isolasi jaringan yang kuat.
Tingkatkan desain Ethernet Anda hari ini – Kunjungi Magnetik LAN LINK-PP untuk Transformator LAN dan magnetik jaringan terkait.
