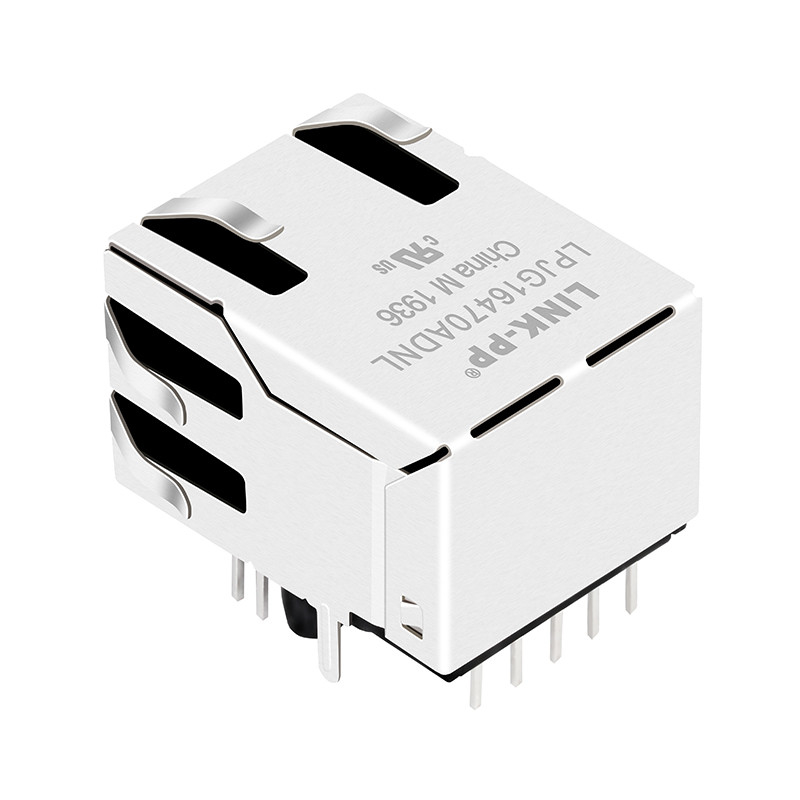

JXD1-0001NL | LPJG16470ADNL Magnetic RJ45 Jack Gig_Ethernet Konektivitas

Ikhtisar Jack RJ45 Magnetik JXD1-0001NL

1. Informasi Produk

• Model: JXD1-0001NL
• Deskripsi Produk: CONN, RJ45, 1X1, 1GD, 1:1, TU (Konektor Gigabit RJ45 satu port dengan transformator)
• Sertifikasi: Sesuai RoHS

2. Jenis dan Kinerja Konektor

• Jenis Konektor: Jack RJ45 dengan Magnetik Terintegrasi
• Jumlah Port: 1x1 Port
• Dukungan Kecepatan: 1000 Base-T (Gigabit Ethernet)
• Orientasi Pemasangan: Tab Atas, Entri Samping
• Tingkat PoE: Non-PoE


3. Karakteristik Fisik

• Metode Pemasangan: Melalui Lubang
• Material Konektor:
• Rumah: Bahan termoplastik hitam, peringkat tahan api UL94 V-0
• Pelindung: Kuningan, berlapis nikel
• Kontak: Perunggu fosfor
• Pelapisan Kontak: Pelapisan emas selektif, ketebalan minimum 30 mikro-inci di area kontak
• Dimensi:
• Lebar: 15.75 mm
• Tinggi: 13.80 mm
• Kedalaman: 21.50 mm
• Jarak Pin: 2.54 mm

4. Karakteristik Listrik

• Rasio Lilitan Transformator: 1:1 (Rasio Lilitan 1.0 @100kHz)
• Akurasi Rasio Lilitan:
• (P9-P8):(J1-J2) = 1:1±5%
• (P7-P6):(J3-J6) = 1:1±5%
• (P5-P4):(J4-J5) = 1:1±5%
• (P3-P2):(J7-J8) = 1:1±5%
• Induktansi Primer: 350μH MIN @100kHz, 0.1V RMS DC BIAS
• Resistansi DC: 1.2 OHMS MAX
• Kehilangan Penyisipan:
• 1-100 MHz: -1.0dB MAX
• 100-125 MHz: -1.2dB MAX
• Kehilangan Balik:
• 1-40 MHz: -16dB MIN
• 40-80 MHz: -10dB MIN
• 80-100 MHz: -8dB MIN
• Crosstalk: 1-100MHz: -30dB MIN
• Redaman mode umum: 1-100MHz: -30dB MIN
• Tegangan isolasi: Sisi PHY ke sisi jalur:2250VDC


5. Indikator LED

• Konfigurasi LED: LED Dua Warna
• Warna dan spesifikasi LED:
• Hijau: 565nm, 20mA, 2.4V(Vmax), 2.2V(Typ)
• Kuning: 590nm, 20mA, 2.5V(Vmax), 2.1V(Typ)
• Pin LED:
• Hijau: P11(+), P12(-)
• Kuning: P13(+), P14(-)

6. Spesifikasi Lingkungan

• Rentang suhu pengoperasian: -40°C hingga +85°C
• Rentang suhu penyimpanan: -40°C hingga +85°C
• Suhu penyolderan: Proses penyolderan gelombang, suhu puncak maksimum 260°C, maksimum 10 detik

7. Informasi Pengemasan

• Metode pengemasan: Baki
• Kuantitas pengemasan standar: 50 buah/baki
• Kuantitas per kotak: 1200 buah/kotak

8. Definisi Pin

• P1-P8: Pin sinyal Ethernet
• P9-P10: Tidak digunakan
• P11-P12: LED Hijau
• P13-P14: LED Kuning
• J1-J8: Pin antarmuka RJ45

9. Kepatuhan dan Sertifikasi

• RoHS: Sesuai dengan Arahan RoHS
• FCC: Sesuai dengan Aturan dan Peraturan FCC Bagian 68

Catatan Aplikasi

• Cocok untuk otomatisasi industri, Internet of Things industri, dan sistem kontrol industri
• Mendukung standar IEEE 802.3
• Proses penyolderan gelombang direkomendasikan

Lembar Data JXD1-0001NL - SKEMA

Lembar Data JXD1-0001NL - Tata Letak PCB
