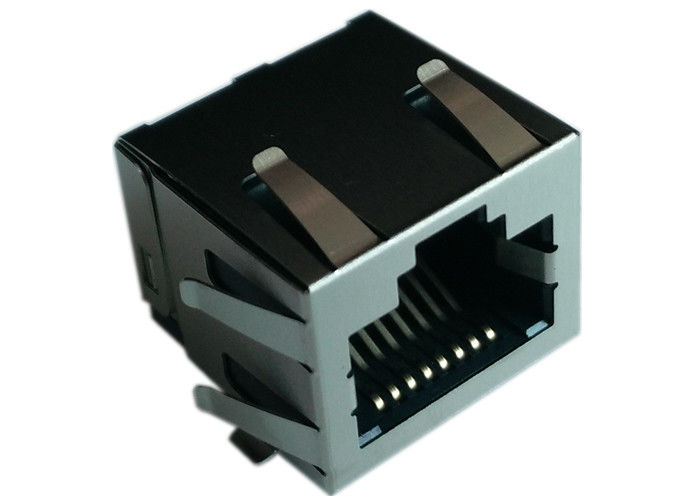

6339160-1 | 6339160-3 SMT RJ45 Connector, 8 POSISI RJ45 Terlindung Permukaan Mount

8 Posisi SMD Rj45 Jack LPJES101XCNL Terlindung wo / LED.

LPJES1011CNL / LPJES1012CNL / LPJES1013CNL / LPJES1014CNL

Setara / Pin Silang untuk disematkan ke TE # 6339160-1 | 6339160-3

1. BAHAN:
PERUMAHAN - TEMPAT TINGGI. THERMOPLASTIC - LCP, COLOR: LIHAT TABLE, UL94V-0.
TERMINAL - 0,30 THICK PHOS BRONZE DISEPUH DENGAN
2.03μm MIN THICK MATTE TIN DI DAERAH SOLDER.
EMAS (LIHAT TABLE) DI DAERAH PESISIR LOKALISASI ATAS
1.27μm MIN THICK NICKEL.
SHIELD - (LIHAT TABEL) 0,196 THK BRASS PREPLATED DENGAN 2,03μm-3,81μm
TEBAL MATTE TIN LEBIH DARI 0.76μm-2.03μm NICKEL
UNDERPLATE, ATAU 0,76-2,03μm NICKEL DENGAN SELECTIVE
TIN PLATED SOLDER TABS
2. JACK CAVITY CONFORMS ATURAN FCC DAN
REGULASI BAGIAN 68, SUBPART F.
DIMENSI PEMBUKAAN PANEL YANG DISARANKAN. LIHAT
SPESIFIKASI APLIKASI. 114-2154 UNTUK KETEBALAN PANEL
DAN REKOMENDASI ​​POSISI
TARUHAN YANG DISARANKAN ANTARA TOP CONNECTOR
DAN PEMBUKAAN PANEL ATAS
DIKEMAS: POCKET TAPE & REEL (PER EIA 481 SPESIFIKASI)
POCKET TAPE LEBAR - 44mm
POCKET PITCH - 24mm
POCKET DEPTH - 16.7mm
CLEAR COVER TAPE, PSA
CLEAR COVER TAPE TRAILER - 1220mm, DIBUNGKUS PADA REEL HUB
PLASTIC REEL - DIAMETER 381mm
KUANTITAS PRODUK - 200 PIECES PER REEL
ZERO INSERTION FORCE POST DENGAN LAYOUT PCB YANG DIREKOMENDASIKAN
DATUM DIDIRIKAN OLEH PELANGGAN.
CONNECTOR HARUS DIPOSONGKAN PANEL CUTOUT THRU AS
DITUNJUKKAN UNTUK MENDUKUNG TOP OF MODULAR JACK UNTUK STRAIN RELIEF.
KODE TANGGAL MANUFAKTUR TERLETAK SEBENARNYA SEBAGAIMANA DIKEMBALIKAN.
FIRST 2 DIGITS TAHUN, KEDUA 2 DIGIT ADALAH MEKAN KERJA,
DIGIT TERAKHIR ADALAH HARI MINGGU INI
