Name: G4P209NS-1 LF | LP5025NL 1000 BASE –T Quad Port Magnetics Transformer
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: LP5025NL
Price: 1.06 USD
Availability: InStock

Rincian Produk

Tempat asal: Guangdong, Cina

Nama merek: LINK-PP

Sertifikasi: UL,RoHS,Reach,ISO

Nomor model: LP5025NL

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 400/2000/10K/25K

Harga: $0.06-$3.2

Kemasan rincian: T&R

Waktu pengiriman: Sekitar 1-2 Hari

Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day

Menyediakan kemampuan: 5KK/bulan

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                    Quad Port Magnetic Module, Transformer diskrit lan, G4P209NS-1 JIKA


P/n:	G4P209NS-1 JIKA	Port no:	Pelabuhan Segi Empat
Jenis:	Modul magnetik	Kecepatan:	1000Base-T
Posisi:	72 pin	Hi-Pot:	1500Vrms

P/n:	G4P209NS-1 JIKA
Port no:	Pelabuhan Segi Empat
Jenis:	Modul magnetik
Kecepatan:	1000Base-T
Posisi:	72 pin
Hi-Pot:	1500Vrms

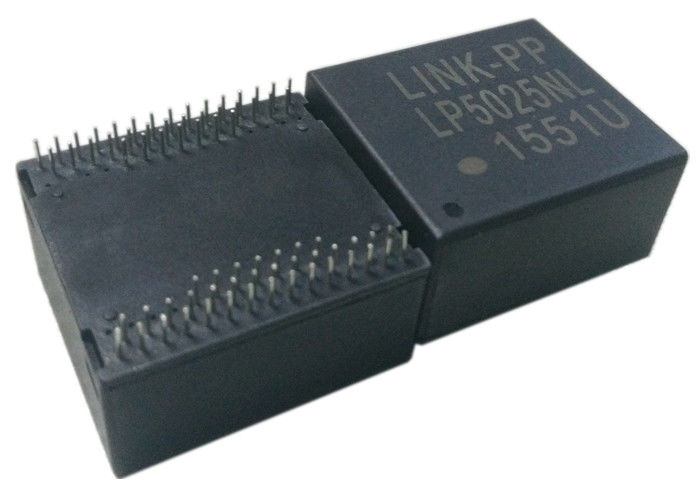

G4P209NS-1 LF | LP5025NL 1000 BASE –T Quad Port Magnetics Transformer

Fitur-fitur utama dari G4P209NS-1 LF 1000BASE-T Quad Port Magnetic Module

Dirancang khusus untuk aplikasi quad-port Ethernet 1000BASE-T.
Mendukung 16 pasang kabel UTP (Unshielded Twisted Pair) Kategori 5.
Memberikan isolasi sinyal yang sangat baik dan mengurangi emisi mode umum di antarmuka kabel.
Sesuai sepenuhnya dengan spesifikasi IEEE 802.3ab untuk 1000BASE-T Ethernet.
Sesuai RoHS ️ bebas dari zat berbahaya termasuk Cd, Hg, Cr6+, PBB, PBDE, dan Pb pada pin eksternal
Kisaran suhu operasi: 0 °C sampai +70 °C.
Rentang suhu penyimpanan: -25°C sampai +105°C.

G4P209NS-1 LF Data Sheet

G4P209NS-1 LF | LP5025NL 1000 BASE –T Quad Port Magnetics Transformer 0

Spesifikasi listrik @ 25°C untuk G4P209NS-1 LF

Parameter Dasar

Parameter	Nilai	Catatan
Nomor Bagian	G4P209NS-1 LF	1000 BASE-T Quad Port Magnetics Module
Mengubah Rasio TX	1CT:1CT	± 5%
Mengubah Rasio RX	1CT:1CT	± 5%
OCL	350 μH Min	@100KHz/0.1V dengan bias DC 8mA
HI-POT	1500 Vrms	-

Atenuasi Cross-talk (dB Min)

Frekuensi	Nilai
30MHz	- 40
60MHz	- 35
100MHz	- 30

Kerugian Penempatan (dB Max)

Jangkauan Frekuensi	Nilai
1-100MHz	- Satu.0

Kehilangan Kembali (dB Min) @ Beban 100Ω

Frekuensi	Nilai
1-30MHz	- 18 tahun.
40MHz	- 14.4
50MHz	- 13.1
60-80MHz	- 12
100MHz	- 12

Diferensial untuk Penolakan Mode Umum (DCMR) (dB Min)

Frekuensi	Nilai
30MHz	- 40
60MHz	- 35
100MHz	- 30
