Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO

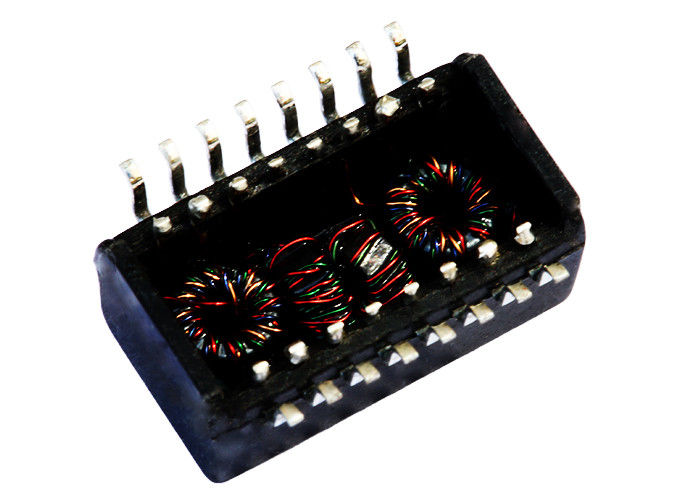

Nomor model: HN8019CG
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi: |
HN8019CG |
No Bagian: |
LP2019ANL |
Antarmuka: |
10 / 100Mbps Daya |
Keluarga: |
Telecom Transformer |
pin: |
16Pins |
Sampel: |
Gratis tersedia |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Spesifikasi: |
HN8019CG |
No Bagian: |
LP2019ANL |
Antarmuka: |
10 / 100Mbps Daya |
Keluarga: |
Telecom Transformer |
pin: |
16Pins |
Sampel: |
Gratis tersedia |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Spesifikasi Listrik @ 25 ℃
1. Mengembalikan Rasio:
TX = 1CT: 1CT RX = 1CT: 1CT
2.Persiapan kerugian:
0,1-100MHz: -1,0dB MAX
3.Kembali Kerugian:
0,1-30MHz: -18dB MIN
30-60MHz: -13dB MIN
60-80MHz: -12dB MIN
4.Crosstalk:
0,1-100MHz: -35dB MIN
5.DCMR:
30MHz: -42dB MIN
60MHz: -36dB MIN
100MHz: -33dB MIN
6. CMRR:
1-100MHz: -40dB TYP
7.L: 1-3,6-8:
350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHM MAX
9.LK:
1-3 (Tie: 16 + 14): 0.5uH MAX 100KHz 0.1V
6-8 (Dasi: 11 + 9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
11. Tegangan Isolasi: 1500Vrms
12. Suhu Operasi: -40 ℃ ～ + 85 ℃.
CATATAN:
1.Dirancang untuk mendukung aplikasi, seperti SOHO (ADSL
modem), LAN-on-Motherboard (LOM), hub dan Switch.
2.Power over Ethernet (PoE) Magnetics
3.PoE aplikasi kapabilitas saat ini: 350mA.
4. Dengan berbagai Turns Rasio.
5.RoHS "NL" puncak rating solder 255 ± 5 ℃.
