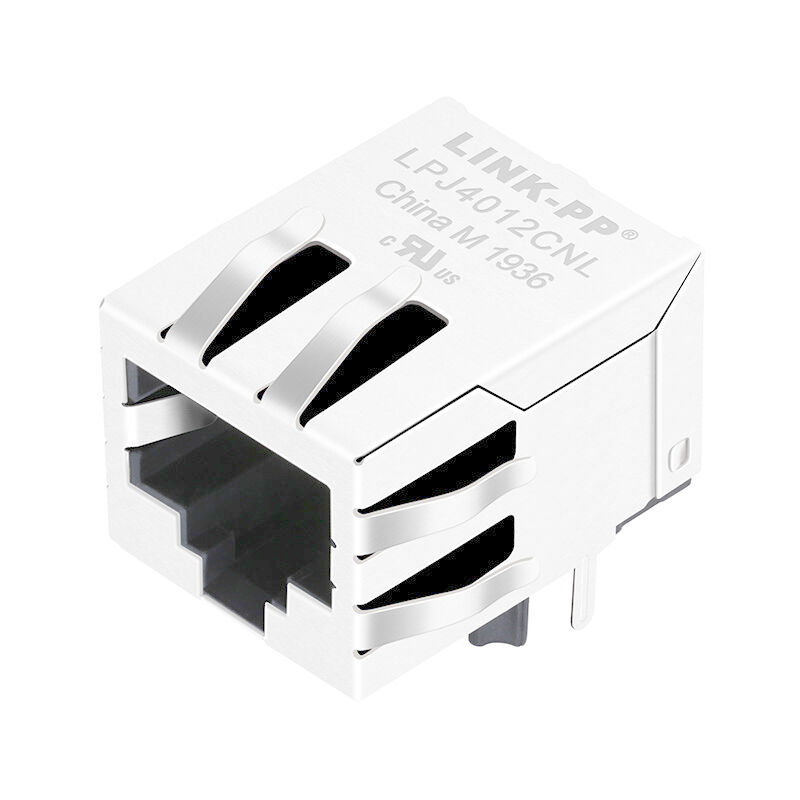

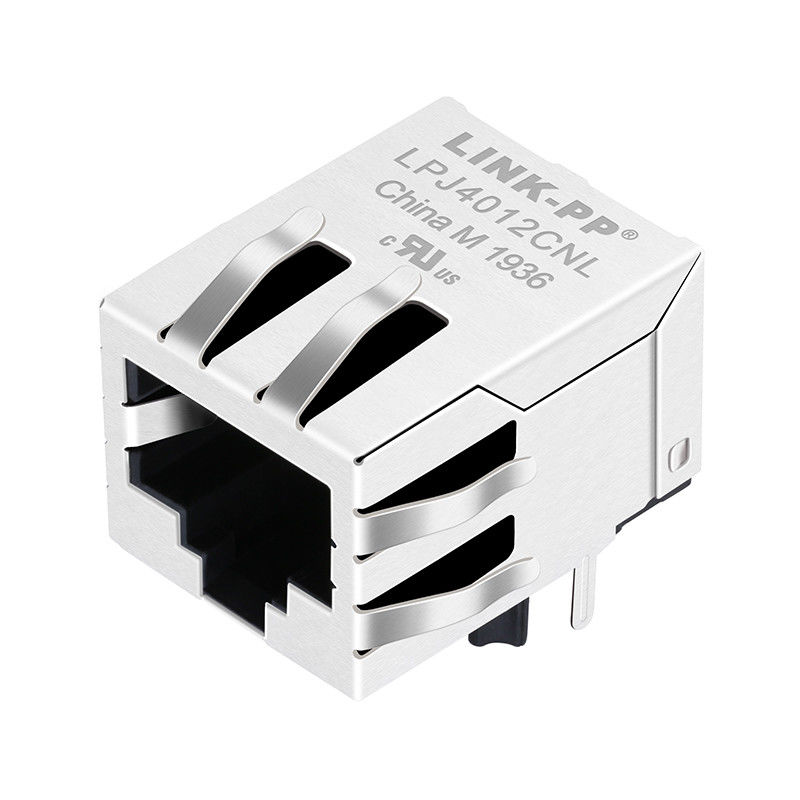

5-2301994-4 Industri RJ45 Magjack Dengan Magnetik Terintegrasi

Name: 5-2301994-4 Industri RJ45 Magjack Dengan Magnetik Terintegrasi
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: 5-2301994-4(LPJ4012CNL)
Price: 0.09 USD
Availability: InStock

Rincian Produk

Tempat asal: Guangdong, Cina

Nama merek: LINK-PP

Sertifikasi: UL,ROHS,Reach,ISO

Nomor model: 5-2301994-4(LPJ4012CNL)

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: Sampel Gratis Tersedia

Harga: $0.09-$1.85

Kemasan rincian: 50PCS / Baki, 1200pcs / Carton

Waktu pengiriman: persediaan

Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day

Menyediakan kemampuan: 250000-320000/bulan

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                            5-2301994-4, 100Mbps Industrial RJ45 Magjack, 5-2301994-4 Konektor RJ45 Single Port


Jenis:	Konektor RJ45 Port Tunggal	Konfigurasi Matriks Port:	1x1
Tarif Data:	10/100 Mb/dtk	Terlindung:	Ya.
Orientasi Pemasangan PCB:	Sudut kanan	Peringkat Mudah Terbakar UL:	UL 94V-0
Kategori Performa:	Kucing 5

Jenis:	Konektor RJ45 Port Tunggal
Konfigurasi Matriks Port:	1x1
Tarif Data:	10/100 Mb/dtk
Terlindung:	Ya.
Orientasi Pemasangan PCB:	Sudut kanan
Peringkat Mudah Terbakar UL:	UL 94V-0
Kategori Performa:	Kucing 5

5-2301994-4 Industri RJ45 Magjack Dengan Magnetik Terintegrasi

Fitur dari 5-2301994-4 Single Port RJ45 Connector:

1. Ciri-ciri Jenis Produk

Modular Jack & Plug Interface Type: RJ45 dengan Magnetik Terintegrasi
Gaya konektor modular: Jack
Opsi pengetasan: PCB dan Panel Pengetasan
Konektor & Kontak Terakhir Untuk: Printed Circuit Board

2. Fitur konfigurasi

Jenis indikator: Tidak ada LED
Konfigurasi port: 1 x 1 Single Port
Densitas Kontak Konektor: Standar
Jumlah Posisi: 8
Jumlah Posisi yang Terisi: 8
Orientasi PCB Mount: Sudut kanan
Jumlah tab PCB tanah: 2
Jumlah tab tanah panel: 6
Lokasi panel tanah: atas dan samping

3. Fitur tubuh

Bahan Perisai: Kuningan
Bahan Lapisan Perisai: Nikel
Orientasi Jack Modular Lock: Standar - Lock Down
Profil konektor: Standar
Lokasi Tab PCB Ground: 3,05 mm [.12 in ]
Lapisan Perisai: Mat
Bahan Isolator: LCP
Bahan Fitur Retensi PCB: LCP

4. Fitur Kontak

Bahan Lapisan Daerah Pengakhiran Kontak PCB: Tin
Bahan lapisan bawah kontak: Nikel
PCB Contact Termination Area Plating Material Finish: Matte
Bahan Lapisan Daerah Pasangan Kontak: Emas
Bahan dasar kontak: paduan tembaga
Ketebalan material plating area kontak kawin: .76 μm [ 30 μin ]

5. Fitur Penghentian

Metode Penghentian: Melalui Lubang - Solder

6. Fitur Perumahan

Tempat masuk kawin: Sisi
Warna rumah: Hitam
Bahan perlengkapan: LCP (Liquid Crystal Polymer)

Aku tidak tahu.

5-2301994-4 ((LPJ4012CNL) Spesifikasi dan Lembar Data:

Spesifikasi Listrik @ 25°C
1.Turn Ratio(±2%):
TX=1CT:1CT RX=1CT:1CT
2Induktansi OCL: 350uH MIN
@100KHz/0.1V 8mA DC Bias
3. Kerugian Penempatan:
-1,0dB MAX @ 1,0-100MHz
4Kembali Kerugian:
-18dB MIN @ 1-30MHz
-15dB MIN @ 30-60MHz
-12dB MIN @ 60-80MHz
-10dB MIN @ 80-100MHz
5Bicara silang:
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHz
6. Penolakan Mode Umum:
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHz
7. Tes Hipot: 1500Vrms
8. Kisaran suhu operasi: -40°C TO +85°C

Rancangan PCB yang disarankan:

5-2301994-4 Industri RJ45 Magjack Dengan Magnetik Terintegrasi 0

Skema

5-2301994-4 Industri RJ45 Magjack Dengan Magnetik Terintegrasi 1

Mesin

5-2301994-4 Industri RJ45 Magjack Dengan Magnetik Terintegrasi 2
