Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: LPJG0843GENL
Dokumen: LPJG0843GENL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/25K
Harga: $0.39-$0.85
Kemasan rincian: 50PCS / Baki, 1200pcs / Carton
Waktu pengiriman: 3-5 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 250000-320000/bulan
hal: |
LPJG0843GENL |
Jumlah port: |
1x1 |
Memalangi: |
Turun |
Kecepatan Data: |
1000base-t |
PoE: |
Non |
Opsi LED: |
Dengan |
Tab EMl: |
Dengan |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran suhu pengoperasian: |
0°C hingga +70°C |
hal: |
LPJG0843GENL |
Jumlah port: |
1x1 |
Memalangi: |
Turun |
Kecepatan Data: |
1000base-t |
PoE: |
Non |
Opsi LED: |
Dengan |
Tab EMl: |
Dengan |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran suhu pengoperasian: |
0°C hingga +70°C |

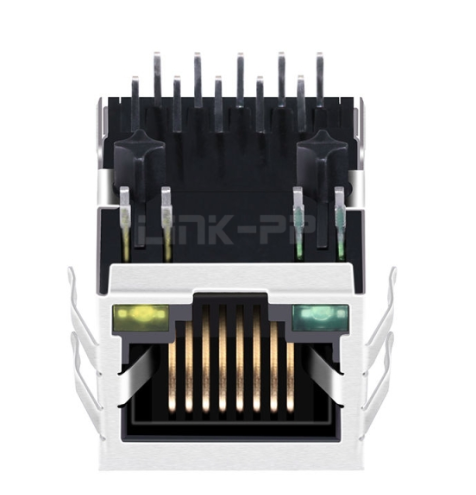

Temukan konektor LINK-PP LPJG0843GENL Gigabit RJ45, jack RJ45 tab-down 10/100/1000 Base-T port tunggal dengan magnet terintegrasi, LED hijau/kuning, tab EMI, dan kepatuhan RoHS.
LINK-PP LPJG0843GENL adalah Konektor Gigabit RJ45 premium dan berkinerja tinggi yang dilengkapi magnet 1000 Base-T terintegrasi. Dirancang untuk memenuhi spesifikasi IEEE 802.3, konektor port tunggal (1x1) ini memastikan konektivitas Ethernet yang andal untuk aplikasi Non-PoE. Menampilkan Tab-Down yang hemat ruang, desain entri samping dengan pelindung EMI internal dan indikator LED Hijau/Kuning, ini adalah komponen jaringan yang ideal untuk perangkat SOHO, motherboard, hub, dan switch.
| Parameter | Spesifikasi |
|---|---|
| Nomor Bagian | LPJG0843GENL |
| Pabrikan | LINK-PP INT'L TEKNOLOGI CO., TERBATAS |
| Status Bagian | Aktif |
| Tipe Konektor | Konektor RJ45 dengan Magnet Terintegrasi |
| Aplikasi | LAN Ethernet (Non-PoE) |
| Jumlah Pelabuhan | Pelabuhan Tunggal 1x1 |
| Kecepatan Jaringan | 10/100/1000 Basis-T |
| Tipe Pemasangan | Melalui Lubang |
| Pemasangan PCB | Entri Samping |
| Orientasi | Sudut Kanan 90° |
| Konfigurasi Kait | Tab Bawah |
| Perisai | Dengan Tab EMI |
| Indikator LED | Hijau / Kuning |
| Suhu Operasional | 0°C hingga +70°C |
| Dimensi (P × L × T) | 0,837" × 0,627" × 0,524" (21,25mm × 15,93mm × 13,30mm) |
| Kepatuhan | RoHS (2011/65/UE) |
| Parameter Listrik | Kondisi Uji / Rentang Frekuensi | Pertunjukan |
|---|---|---|
| Rasio Putaran | Primer : Sekunder | 1CT:1CT (± 2%) |
| OCL (Induktansi Sirkuit Terbuka) | @100KHz, 0,1V, Bias DC 8mA | 350µH Min |
| Tegangan Isolasi Hipot | - | 1500 Vrms Min |
| Kerugian Penyisipan | 1~65MHz | -0,5 dB Maks |
| Kerugian Penyisipan | 65~100MHz | -0,8 dB Maks |
| Kerugian Penyisipan | 100~125MHz | -1,2 dB Maks |
| Kerugian Pengembalian (Beban 100Ω) | 1~30MHz | -16 dB Min |
| Kerugian Pengembalian (Beban 100Ω) | 30~40MHz | -13,5 dB Menit |
| Kerugian Pengembalian (Beban 100Ω) | 40~50MHz | -11,5 dB Min |
| Kerugian Pengembalian (Beban 100Ω) | 60~80MHz | -10 dB menit |
| Bicara Silang | 1 ~ 100MHz | -30 dB menit |
| Penolakan Modus Umum | 1 ~ 100MHz | -30 dB menit |
| Parameter LED | Kondisi | Spesifikasi |
|---|---|---|
| Warna LED Kiri | - | Hijau |
| Panjang Gelombang LED Kiri | - | 565nm |
| Warna LED Kanan | - | Kuning |
| Panjang Gelombang LED Kanan | - | 585nm |
| Tegangan Maju (VF) | @ 20mA | 1.8V ~ 2.6V |
| Arus Kebocoran Balik (IR) | @ 5V | 10µA Maks |
Konektor LPJG0843GENL Gigabit RJ45 dibuat menggunakan bahan kelas industri untuk memastikan ketahanan mekanis dan kinerja kelistrikan yang stabil.
| Komponen Bahan | Spesifikasi |
|---|---|
| Bahan Perumahan | PBT termoplastik + 30% Serat Kaca |
| Peringkat Mudah Terbakar | UL94V-0 |
| Bahan Kontak | Perunggu Fosfor (C5210R-EH), 0,35mm |
| Pelapisan Kontak | Emas di atas Nikel, Min 6µ" Emas |
| Bahan Peniti | Kuningan (C2680R-H), 0,35mm |
| Bahan Pelindung | Baja Tahan Karat (SUS 201-1/2H), 0,2 mm |
| Suhu Solder Gelombang | 265°C Maks selama 5 Detik |
Menggunakan konektor RJ45 dengan magnet terintegrasi menawarkan beberapa keunggulan dibandingkan dengan solusi transformator diskrit:
Untuk aplikasi Gigabit Ethernet, konektor RJ45 magnetik terintegrasi seperti LPJG0843GENL memberikan solusi antarmuka jaringan yang efisien dan hemat biaya.
LPJG0843GENL adalah konektor RJ45 port tunggal dengan magnet 1000 Base-T terintegrasi yang dirancang untuk aplikasi jaringan Gigabit Ethernet.
Ya. Mendukung transmisi Ethernet 10/100/1000 Base-T.
Tidak. Model ini ditujukan untuk aplikasi LAN Ethernet non-PoE.
Ia menggunakan konfigurasi pemasangan PCB entri samping melalui lubang dengan orientasi sudut kanan 90°.
Ya. Ini mencakup tab EMI dan pelindung baja tahan karat untuk meningkatkan perlindungan EMI.
Konektornya mencakup indikator LED Hijau dan Kuning.
