Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nomor bagian: | 13F-60NDK2NL | Produksi massal: | 13F-60NDK2NL |
|---|---|---|---|
| Munafactuer asli: | LINK-PP | Aplikasi: | 10 / 100Base-T |
| Keluarga: | Jacks With Magnetics | Mouting: | DIP / Entri Top |
| Menyorot: | Konektor RJ45 ditumpuk,RJ45 dengan menempelkannya |
||
| Yuan 13F-60NDK2NL | Magjack 13F-60NDK2NL | 10 / 100B | Angel Kanan Rj45 |
13F-60NDK2NL YDS Cross / PDF / lembar data / Harga / 3D / Cross
MagJack® Integrated Magnetics Modular Jacks
Konektor Modular - Jack Dengan Magnet
10/100 Base-T, AutoMDIX
Melalui Lubang
Sudut 90 ° (Kanan)
Tidak Mengandung LED
Terlindung, Jari EMI
SPESFIKASI LISTRIK @ 25 ℃
Mekanik
Bahan Perumahan:
BAHAN: NYLON GF (Fr50) UL94V-0 WARNA STANDAR: HITAM
Sisipkan Bahan:
BAHAN: Phos – Bronze C5210 EH --- Tebal 0,35mm
Masukkan –PBT GF UL94V-0
1. MENEMPATKAN (1) NIKEL
2. PENAMPAKAN (2) 100% Sn
3. TEMPAT (3) EMAS (3u ＂～ 50u＂)
Bahan pelat:
PBT GF UL 94V-0
Bahan pin kontak:
BAHAN: Phos – Bronze C5210 EH --- Tebal 0,35mm
1. MENEMPATKAN (1) NIKEL
2. PENAMPAKAN (2) 100% Sn
Bahan Perisai:
BRASS C2680 H.--- 0.25mm KETEBALAN PLATING NIKEL
Kehidupan Operasi: 750 Cycles MIN.
Lingkungan
1. Suhu Penyimpanan: -40 ℃ SAMPAI + 85 ℃.
2. Suhu Operasi: 0 ℃ TO + 70 ℃.
3. Suhu Solder Gelombang: 230 ～ 250 ℃ (3 ～ 5 DETIK)
4. PERTANDINGAN DENGAN PLUG MODULAR YANG SESUAI DENGAN FCC BAGIAN 68, SUBBAGIAN F

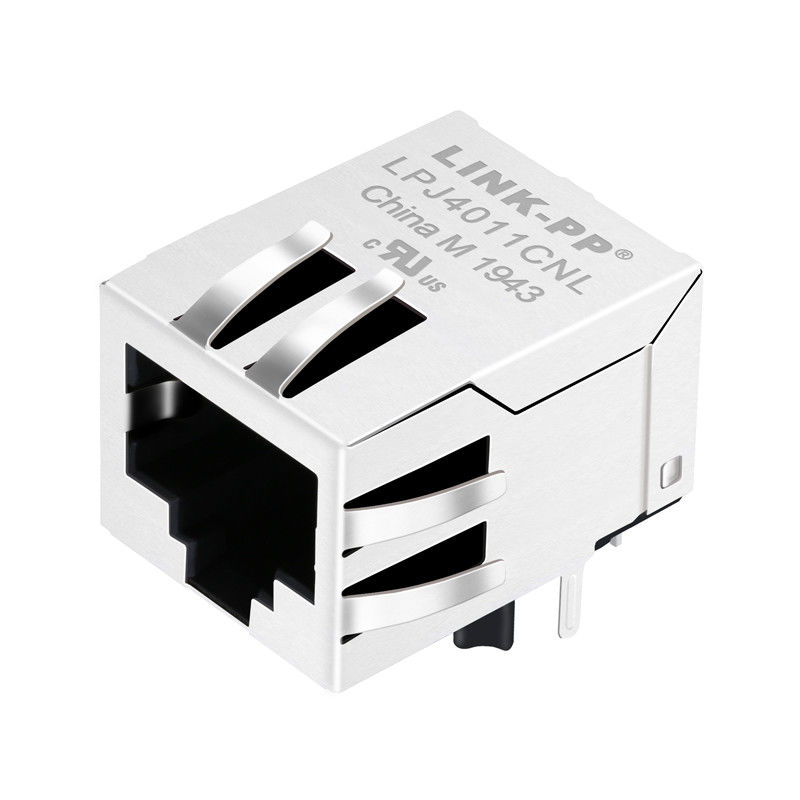

| 13F-60NDK2NL 10/100 Base-T Single Port Rj-45 Jack Magnetics Cross LPJ4011CNL | ||
|---|---|---|
| 13F-60NDK2NL | Konektor Stewart | SI-60136-F |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT- AB-xMU2 |
| ARJC07-111071A | ARV11-3868I | ARJ11C-MASAA- BA-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB- BA-xMU2 |
| ARJC07-111071A | ARV11-3824I | ARJ11C-MASAD- AA-xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| 13F-60NDK2NL | ARJC01-111002AR | ARJ11D-MASB-BA-XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| ARV11-3689 | ARJC02-111006K | ARJ11D-MDSD-AB-XLT2 |
| ARJ11B-MASAN-LU2 | 13F-60NDK2NL | SI-60136-F |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-AB-XMU2 |
| SI-60136-F | 13F-60NDK2NL | ARJ11D-MASE-AB-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-BA-EMU2 | ARJ11D-MDSG-BA-XMU2 |
| ARJ11B-MBSCB-AB-ELT2 | SI-60136-F | ARJ11D-MASG-BA-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-AB-EMU2 | ARJ11D-MASG-AA-XMU2 |
| ARJ11B-MESBQ-AB-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-BA-EMU2 | ARJ11D-MDSH-AB-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-AB-EMU2 | ARJ11D-MASH-BA-XLU2 |
| ARJ11B-MFSBQ-AA-EMU2 | ARJC07-111071A | ARJ11D-MBSJ-A-DA-HLT2 |
| 13F-60NDK2NL | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
| ARJ11B-MASBR-QU2 | 13F-60NDK2NL | ARJ11D-MBSL-A-DA-HLU2 |
CATATAN:
1. Dirancang untuk mendukung aplikasi, seperti SOHO (modem ADSL), LAN-on-Motherboard (LOM), hub dan Switch.
2. Memenuhi spesifikasi IEEE 802.3
3. Bahan Konektor:
Rumah: Termoplastik UL94V-0
Kontak / Perisai: Paduan tembaga
Pelapisan pelindung: Nikel
Pelapisan kontak: Emas 6 mikro-inci min. Di bidang kontak.
4. Suhu ujung solder gelombang: 265 ℃ Maks
Waktu suhu ujung solder gelombang: 5 Detik Maks.
