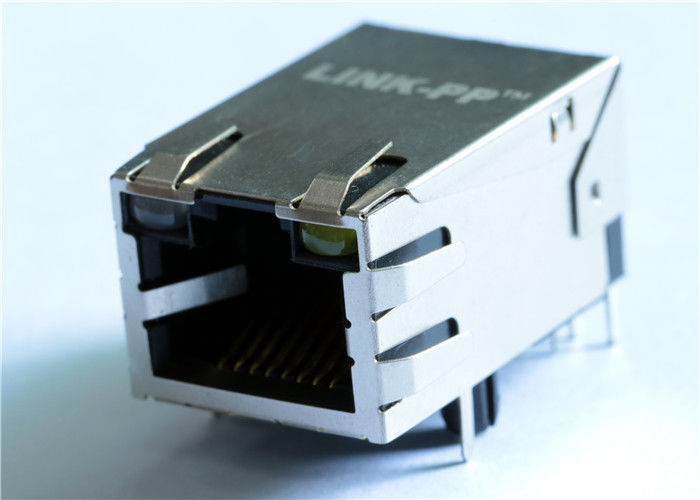

RJMG163128101NR Magjack RJ45 Dengan Magnetic Terpadu dan Leds Lan 10 / 100Mbps

RJMG163128101NR Magjack Rj45 Dengan Magnet dan Leds Terpadu Lan 10 / 100mbps

RJMG163128101NR Spesifikasi / lembar data / PDF / Cross / penggantian / Harga

LINK-PP LPJ2011KGNL Buatan China Setara Bagian

TEST CATATAN (25 ± 5 ℃)

1.TR:(100KHz, 100mV);
TX = 1CT∶1CT ± 3% RX = 1CT∶1CT ± 3%

2.LX: (100KHz, 100mV, 8mA, DC Bias)
PIN: (P1, P3), (P4, P6) = 350uH MIN
3.HIPOT:
PINS (P1, P2, P3) TO (J1, J2) = 1500Vrms
PIN (P4, P5, P6) TO (J3, J6) = 1500Vrms
4. KERUGIAN INSERTION:
-1.0dB MAX @ 1.0MHz KE 65MHz
5. KEMBALIKAN RUGI:
-20dB MIN @ 1MHz KE 10MHz
-16dB MIN @ 10MHz KE 30MHz
-12dB MIN @ 30MHz KE 60MHz
-10dB MIN @ 60MHz KE 100MHz
6.CROSS TALK:
-40dB MIN @ 1MHz KE 30MHz
-35dB MIN @ 30MHz KE 60MHz
-30dB MIN @ 60MHz KE 100MHz
7.COMMON TO COMMON MODE REJECTION:
-30dB MIN @ 1MHz KE 50MHz
-20dB MIN @ 50MHz KE 150MHz
8. Suhu Operasi: 0 ℃ ～ 70 ℃.

RJMG163128101NR Magjack Rj45 Dengan Magnet dan Leds Terpadu Lan 10 / 100mbps

CATATAN:
1.Dirancang untuk mendukung aplikasi, seperti SOHO (ADSL
modem), LAN-on-Motherboard (LOM), hub dan Switch.
2.Memenuhi spesifikasi IEEE 802.3
3. Bahan Bahan:
Perumahan: PBT Termoplastik + 30% GF UL94V-0
Kontak: Phosphor Bonze C5210R-EH Tebal = 0,35mm
Pin: Brass C2680R-H Tebal = 0.35mm
Shield: SUS 201-1 / 2H Tebal = 0.2mm
Kontak plating: Emas 6 inci mikro. Di area kontak.
4.Wave suhu ujung solder: 265 ℃ Max
Suhu ujung solder ujung gelombang: 5 Detik Maks

RJMG163128101NR
