Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: H1602PR
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
PN: |
H1602PR |
Jenis transformator: |
Isolasi dan Antarmuka Data |
Rasio berubah: |
1CT: 1CT |
Ukuran / Dimensi: |
14mm L x7.8mm W |
Hipot: |
1500V |
Produksi massal: |
LP41604ANL |
PN: |
H1602PR |
Jenis transformator: |
Isolasi dan Antarmuka Data |
Rasio berubah: |
1CT: 1CT |
Ukuran / Dimensi: |
14mm L x7.8mm W |
Hipot: |
1500V |
Produksi massal: |
LP41604ANL |
|

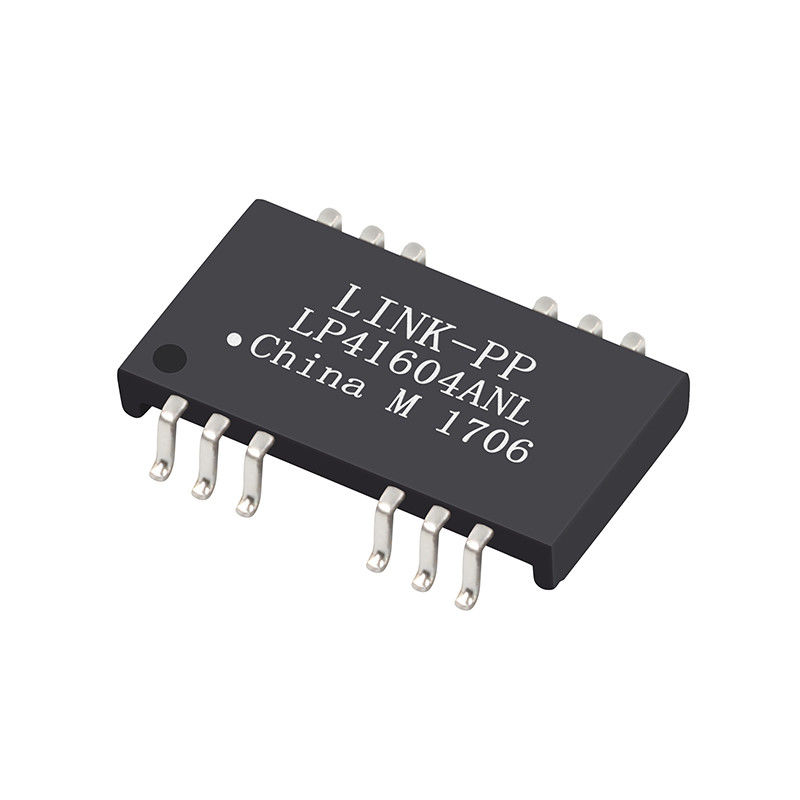

H1602PR |
Lintas LP41604ANL |
10/100B |
Lembar Data/Harga/Spesifikasi/3D |
Fitur
H1602PR Desain magnetik untuk mendukung setiap PHY.LP41604ANL
Sesuai dengan standar IEEE 802.3 termasuk 350 uH min OCL dengan bias 8mA.
Memenuhi persyaratan RoHS-seluruh bagian Tidak Ada Cd, Tidak Ada Hg,
Tanpa Cr6+, Tanpa PBB dan PBDE dan Tanpa Pb pada pin eksternal.
Spesifikasi Listrik @ 25 °C
1. Rasio Putaran (%% P3%):
TX=1CT:1CT RX=1CT:1CT
2. Induktansi OCL:
350uH MIN @ 100KHz 0.1V
3. Kerugian Penyisipan:
-1.1dB MAX @ 1-100MHz
4. Rugi Pengembalian:
-16dB MIN @ 1-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5.Cross talk:
-40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6. Penolakan Mode Umum:
-30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
7. Uji Hipot: 1500Vrms
8. Rentang Suhu Operasi: -40 SAMPAI + 85 .
| H1602PR Ethernet Pulse Transformer LP41604ANL 10/100B PHY Kompatibel | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | LP41604ANL |
| HX1225FNL | H1602PR | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| H1602PR | H4P041NX LF | S560-6600-GG | 12PS6121C LF |
| 7490101120 | TGS110-MT1NCRL | H4P041NX LF | S553-6500-44 |
| H1602PR | S553-6500-E2 | H1602PR | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | 12PS6121C LF | LP41604ANL |
CATATAN:
1. Dirancang untuk mendukung aplikasi, seperti SOHO (ADSLmodem), LAN-on-Motherboard (LOM), hub dan Switch.
2.Memenuhi spesifikasi IEEE 802.3.
3. Suhu reflow maksimum adalah 260 , 10 detik, 3 kali.
