Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: TS7010
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
PN.1: |
TS7010 |
Transformer Type: |
Isolasi dan Data antarmuka |
Ternyata Ratio: |
1CT: 1CT |
Ukuran / Dimensi: |
12.70mm L x7.15mm W |
HiPot: |
1500V |
Produksi massal: |
LP356SMNLE |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
PN.1: |
TS7010 |
Transformer Type: |
Isolasi dan Data antarmuka |
Ternyata Ratio: |
1CT: 1CT |
Ukuran / Dimensi: |
12.70mm L x7.15mm W |
HiPot: |
1500V |
Produksi massal: |
LP356SMNLE |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |

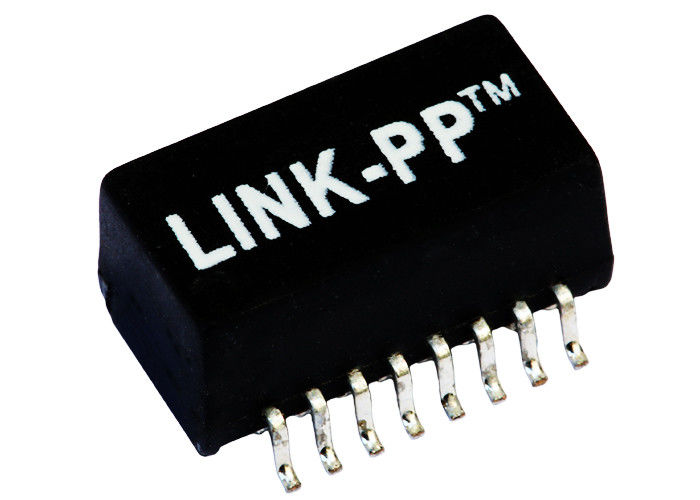

Kedua tangan TS7010 | Cross LP356SMNLE | 10B Transformer | Datasheet / Harga / Spesifikasi / 3D |
Fitur
16 paket PIN SMD agar sesuai dengan IEEE 802.3
standar.
Dengan choke umum untuk bertemu FCC Class B & CISPR B.
Model tersedia untuk antarmuka dengan 10 BASE-T transceiver.
Kompatibel dengan proses oven IR.
Spesifikasi Listrik @ 25 ° C
1. Mengembalikan Rasio:
TX = 1CT∶1CT RX = 1CT∶1CT
2.Pri OCL: 350uH MIN
@ 100KHz, 0.1V, 8mADC Bias.
Kerugian 3.Insion:
1-100MHz: -1.15dB MAX
4.Return Loss (dB MIN):
1-30MHz: -18 30-60MHz: -14
60-80MHz: -12
5.Crosstalk:
1-100MHz: -38dB MIN
6. CMRR: 1-100MHz: -40dB TYP
7.Hi-Pot: 1500Vrms @ 0.5mA
8. Suhu Operasi: 0 ℃ ～ 70 ℃ / -40 ℃ ～ + 85 ℃
| Kedua tangan TS7010 ETHERNET TRANSFORMER 10 BASE-T SMD Dengan common choke | |||
|---|---|---|---|
| H2001DG | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | H2001DG | S560-6600-GG | S553-6500-43 |
| 7490101120 | H2001DG | LP41606NL | S553-6500-44 |
| H2001DG | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | H2001DG | 7490101120 |
CATATAN:
1.Dirancang untuk mendukung aplikasi, seperti SOHO (ADSL
modem), LAN-on-Motherboard (LOM), hub dan Switch.
2. Dengan berbagai Turns Rasio.
3.RoHS "NL" puncak solder peringkat 260 ℃ %% P5 ℃.
