Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: HX1225FNL / HX1225FNLT
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi: |
HX1225FNL / HX1225FNLT |
Transformer Type: |
Isolasi dan Data antarmuka |
Ternyata Ratio: |
1CT: 1CT |
Ukuran / Dimensi: |
12.70mm x 9.30mm x 6.20mm |
HiPot: |
1500V |
LINK-PP P / N: |
LP41654ANL |
Suhu: |
- 40 HINGGA + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Spesifikasi: |
HX1225FNL / HX1225FNLT |
Transformer Type: |
Isolasi dan Data antarmuka |
Ternyata Ratio: |
1CT: 1CT |
Ukuran / Dimensi: |
12.70mm x 9.30mm x 6.20mm |
HiPot: |
1500V |
LINK-PP P / N: |
LP41654ANL |
Suhu: |
- 40 HINGGA + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |

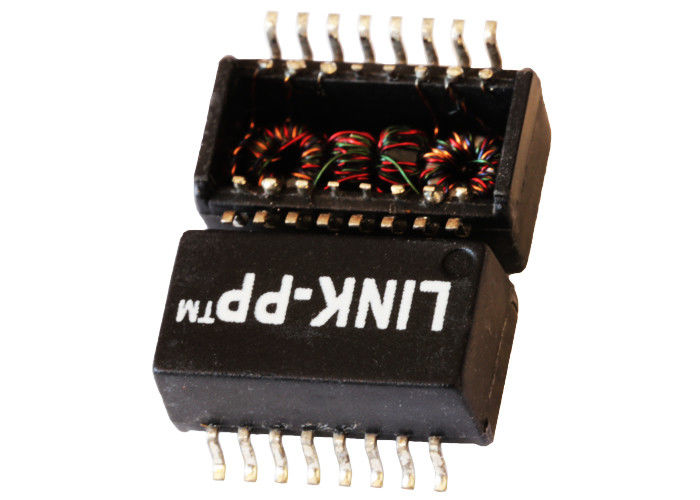

HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1: 1 TU Isolasi Transformer
Nadi HX1225FNL / HX1225FNLT | Datasheet / Harga / Spesifikasi / 3D | 10/100 Transformator | Cross LP41695ANL |
Spesifikasi Listrik @ 25 ° C
1. Mengembalikan Rasio:
(2-3) :( 15-14) = 1CT: 1CT
%% P2% P (6-7) :( 11-10) = 1,5CT: 1CT %% P2% P2.OCL:
200uH MIN @ 100KHz, 0.1Vrms, pada + 25 ℃;
100uH MIN @ 100KHz, 0.1Vrms, pada -45 ℃;
100uH MIN @ 100KHz, 0.1Vrms, di + 95 ℃;
3.Isolation (Input-Output):
1650Vrms, 6 Detik MAX
Kerugian 4.Insion:
TX: 1-50MHz: -1.0dB MAX
RX: 1-50MHz: -1.5dB MAX
5.Return Loss (@ 100Ω):
TX: 0,5-40MHz: -18dB MIN
60MHz: -14,5dB MIN
80MHz: -12dB MIN
RX: 0.5MHz: -18dB MIN
40MHz: -10dB MIN
60MHz: -8dB MIN
80MHz: -6dB MIN
6.Cross Talk:
30MHz: -45dB MIN
60MHz: -35dB MIN
100MHz: -30dB MIN
7.Operasi Suhu: 0 ℃ ～ 70 ℃ / -40 ℃ ～ + 85 ℃
| HX2326NL MODUL 10 / 100B-T POE (+) SMD Pulse Transformer Permukaan Gunung HX2326FNL | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
CATATAN:
1.Dirancang untuk mendukung aplikasi, seperti SOHO (ADSL
modem), LAN-on-Motherboard (LOM), hub dan Switch.
2. Dengan berbagai Turns Rasio.
3.RoHS "NL" puncak solder peringkat 260 ℃ %% P5 ℃.
HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1: 1 TU Isolasi Transformer
