Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: 7490101120
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi: |
7490101120 |
Aplikasi: |
FE Transformer |
Gilirannya Ratio: |
1: 1 |
pin: |
16 |
HiPot: |
1500V |
Lintas PN: |
LP41606NL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Spesifikasi: |
7490101120 |
Aplikasi: |
FE Transformer |
Gilirannya Ratio: |
1: 1 |
pin: |
16 |
HiPot: |
1500V |
Lintas PN: |
LP41606NL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |

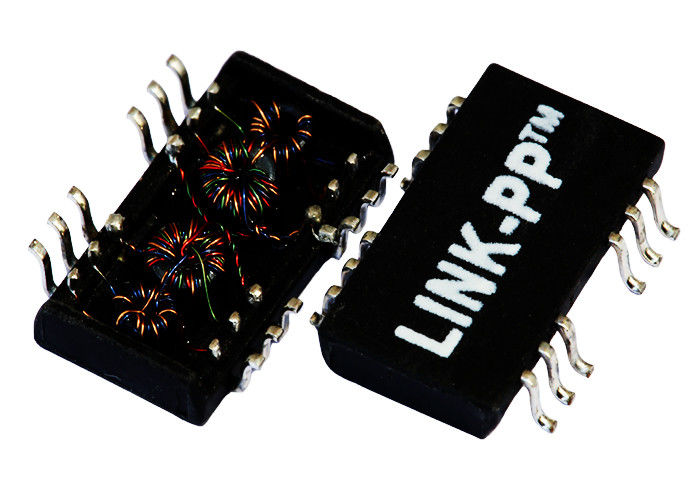

7490101120 / LP41606NL 10/100 Transformer Low Profile SMD Magnetic Module
| Salib 7490101120 | Datasheet / Harga / Spesifikasi / 3D | 10/100 Transformer | 1: 1 Ubah Rasio | Cross LP41606NL |
Spesifikasi Listrik @ 25 ° C
1.Turns Ratio (%% P5%):

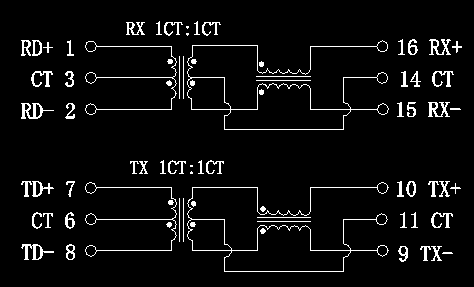

TX = 1CT∶1CT RX = 1CT∶1CT
2.OCL: 350uH MIN @ 100KHz / 0.1V
Kerugian 3.Insion:
0.3-100MHz: -1.1dB MAX
4.Return Loss (dB TYP):
30MHz: -20 60MHz: -14
80MHz: -11,5
5.Crosstalk (dB TYP):
30MHz: -45 60MHz: -40
100MHz: -35
6.CMR (dB TYP):
30MHz: -42 50MHz: -37
100MHz: -33
7.Hipot: 1500Vrms / 0,5mA / 60Sec.
8. Suhu Operasi: 0 ℃ ～ 70 ℃ / -40 ℃ ～ + 85 ℃
| 20PT1024X LF 10 / 100Base Dual Port Transformer 13F-2010CNL PHT 20 pin Filter | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 7490101120 | 0833-2X1T-33-F | C850-2G6R-54 |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| L826-1X4T-23-F | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 7490101120 | 7490101120 |
CATATAN:
1.Dirancang untuk mendukung aplikasi, seperti SOHO (ADSL
modem), LAN-on-Motherboard (LOM), hub dan Switch.
2. Dengan berbagai Turns Rasio.
3.RoHS "NL" puncak solder peringkat 260 %% P5 ℃.
