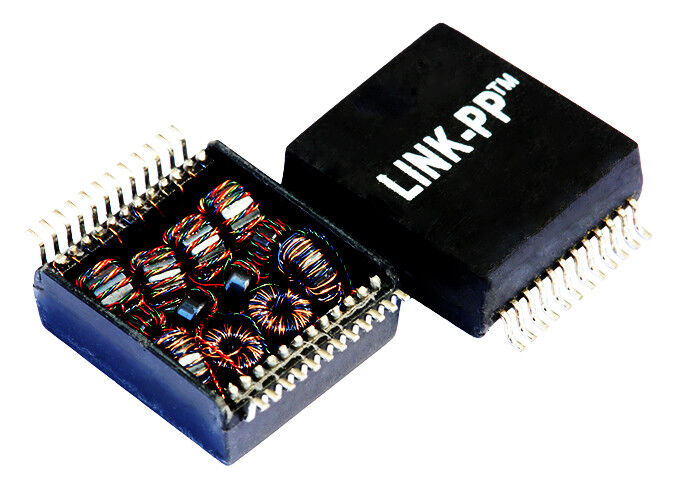

TG1G-E001NYRL Single Port Gigabit Ethernet Transformer SMD Mounting

TG1G-E001NYRLadalah kinerja tinggitransformator isolasi Gigabit Ethernet port tunggaldirancang untukAntarmuka Ethernet 10/100/1000BASE-T. Menampilkan kompakPaket pemasangan permukaan SMD-24,Rasio putaran 1CT:1CT,350μH OCL, DanTegangan isolasi 1,5kV, transformator LAN ini memberikan integritas sinyal yang sangat baik, penekanan EMI, dan keandalan jangka panjang untuk peralatan jaringan industri dan komersial.

Ikhtisar Transformator GigE Port Tunggal TG1G-E001NYRL

TG1G-E001NYRL adalah trafo isolasi Gigabit Ethernet port tunggal kelas premium yang dirancang untuk antarmuka LAN berkinerja tinggi. Dirancang untuk integrasi Surface Mount Device (SMD), modul isolasi yang kuat ini memberikan integritas dan keandalan sinyal yang luar biasa untuk aplikasi Gigabit dan 10/100 Base-TX.

Dibangun untuk tahan terhadap lingkungan yang keras, TG1G-E001NYRL beroperasi dengan sempurna di rentang suhu industri yang luas -40°C hingga +85°C. Dengan rasio putaran standar 1CT:1CT, kepatuhan RoHS yang ketat, dan tegangan isolasi hingga 1,5 kV, ini adalah komponen jaringan yang ideal untuk telekomunikasi, otomasi industri, dan peralatan jaringan perusahaan.

Fitur & Manfaat Utama

*Gigabit Siap:Dioptimalkan untuk aplikasi jaringan 10/100/1000 Base-TX.
*Keandalan Kelas Industri:Kisaran suhu pengoperasian yang luas (-40°C hingga +85°C) memastikan pengoperasian yang stabil di lingkungan ekstrem.
*Integritas Sinyal Unggul:Induktansi Sirkuit Terbuka Minimum (OCL) sebesar 350µH (pada 100KHz, 0,1Vrms, bias DC 8mA) menjamin transmisi data yang andal dan kepatuhan IEEE 802.3.
*Perlindungan Isolasi Tinggi:Tegangan isolasi 1,5 kV melindungi IC dan peralatan sensitif dari lonjakan listrik dan masalah ground loop.
*Jejak yang Dioptimalkan:Format paket SMD-24 yang ringkas memungkinkan perakitan pengambilan dan penempatan otomatis, sehingga mengurangi biaya produksi.
*Ramah Lingkungan:Sepenuhnya sesuai dengan RoHS dan RoHS (7a).

Spesifikasi Teknis Transformator Gigabit Ethernet TG1G-E001NYRL

Lembar Data Transformator Isolasi LAN SMD TG1G-E001NYRL

Aplikasi Umum

Modul isolasi SMD TG1G-E001NYRL sangat serbaguna dan cocok untuk berbagai aplikasi B2B dan industri, termasuk:

1. Peralatan Jaringan: Router, switch, dan hub jaringan.
2. Industrial IoT (IIoT): PC industri, kontrol motor, dan sistem manufaktur otomatis.
3. Telekomunikasi: Gerbang broadband, stasiun pangkalan, dan perangkat komputasi tepi.
4. Sistem Tertanam: Komputer papan tunggal dan motherboard khusus yang memerlukan isolasi LAN yang andal.

Mengapa Memilih TG1G-E001NYRL?

Saat mencari komponen untuk infrastruktur jaringan penting, meminimalkan kehilangan paket dan memaksimalkan masa pakai peralatan adalah hal yang terpenting. TG1G-E001NYRL secara efektif menyaring kebisingan mode umum dan memberikan isolasi listrik yang kuat, memastikan perangkat keras jaringan Anda memenuhi standar IEEE yang ketat sekaligus bertahan di lingkungan industri yang ketat.

Catatan

• Modul Gigabit Transformer dengan opsi Power over Ethernet (PoE).
• Sesuai dengan spesifikasi IEEE 802.3 / IEEE 802.3af.
• Untuk komponen yang memenuhi standar RoHS, tambahkan akhiran“NL”.
• Peringkat suhu penyolderan puncak RoHS “NL”:260℃ ±5℃.
• 100% diuji secara elektrik untuk memastikan kinerja dan keandalan.
