Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: H1263NL / HX2019NLT
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi-1: |
H1263NL |
Spesifikasi-2: |
HX2019NL |
Ethernet: |
10/100 Cepat |
Sof: |
350mA |
Pelabuhan: |
Tunggal |
HiPot: |
1500 |
P3: |
HX2019NLT |
PN Setara: |
LP2019ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Spesifikasi-1: |
H1263NL |
Spesifikasi-2: |
HX2019NL |
Ethernet: |
10/100 Cepat |
Sof: |
350mA |
Pelabuhan: |
Tunggal |
HiPot: |
1500 |
P3: |
HX2019NLT |
PN Setara: |
LP2019ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |

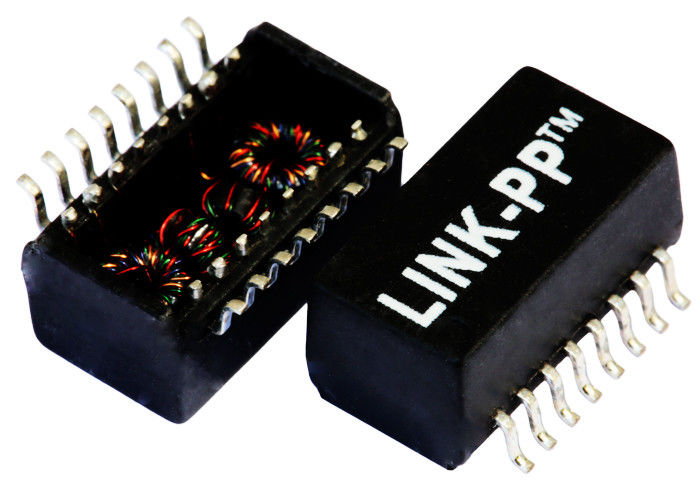

H1263NL SIN 100P 1: 1 SMT 10 / 100BASE-TX HX2019NL VoIP PoE MAGNETIK HX2019NLT
1.1Port Lan Transformer
2.ColiStructure: Toroidal
3.100base-t transformator
4.SMD, 16 pin
5. RoHS peak reflow temperature rating 245 ° C °°
6. Kinerja sesuai IEEE 802.3af / ANSI X3.263
7. Dirancang untuk telepon IP atau aplikasi switch
10 / 100Base-TX VoIP Magnetics Modul & DAYA atas ETHERNET (PoE)
Spesifikasi Listrik (25)
1. Mengembalikan Rasio:
TX = 1CT: 1CT RX = 1CT: 1CT
2.Persiapan kerugian:
0,1-100MHz: -1,0dB MAX
3.Kembali Kerugian:
0,1-30MHz: -18dB MIN
30-60MHz: -13dB MIN
60-80MHz: -12dB MIN
4.Crosstalk:
0,1-100MHz: -35dB MIN
5.DCMR:
30MHz: -42dB MIN
60MHz: -36dB MIN
100MHz: -33dB MIN
6. CMRR:
1-100MHz: -40dB TYP
7.L: 1-3,6-8:
350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHM MAX
9.LK:
1-3 (Tie: 16 + 14): 0.5uH MAX 100KHz 0.1V
6-8 (Dasi: 11 + 9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
11. Tegangan Isolasi: 1500Vrms
12. Suhu Operasi: -40 ℃ ～ + 85 ℃.
Aplikasi:
Digunakan untuk peralatan jaringan dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL
| H1263NL SIN 100P 1: 1 SMT 10 / 100BASE-TX HX2019NL VoIP PoE MAGNETIK HX2019NLT | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
