Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: HX1198NL / HX1198
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi: |
HX1198NL / HX1198 |
Keluarga: |
Transformer SMT Lan |
Turn Rasio: |
1ct: 1ct |
Mounting: |
SMT |
Ukuran / Dimensi: |
12.7mm x 9.3mm |
Tinggi - Duduk (Maks): |
6,20 mm |
Tarif Data: |
100BASE-TX |
Gaya pemasangan: |
Smd |
Spesifikasi: |
HX1198NL / HX1198 |
Keluarga: |
Transformer SMT Lan |
Turn Rasio: |
1ct: 1ct |
Mounting: |
SMT |
Ukuran / Dimensi: |
12.7mm x 9.3mm |
Tinggi - Duduk (Maks): |
6,20 mm |
Tarif Data: |
100BASE-TX |
Gaya pemasangan: |
Smd |
| HX1198NL / HX1198 | PEMANGGUNG LEBIH LEBIH TINGGI | Transformer 10/100BASE-T |

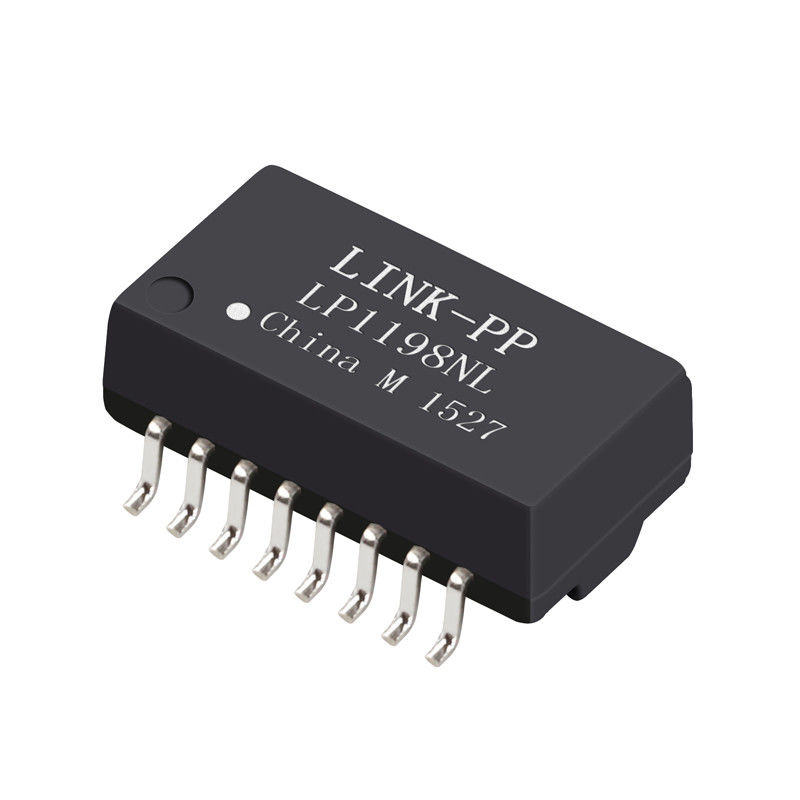

HX1198NL adalah modul transformer Ethernet 10/100Base-TX dengan port tunggal, permukaan-mount (SMT).dan penghapusan kebisingan modus umumKomponen ini sesuai dengan standar IEEE 802.3u dan ANSI X3.263, memastikan transmisi data yang dapat diandalkan untuk kartu antarmuka jaringan (NIC), router, dan switch.Ini juga sesuai dengan RoHS-6 dan tidak dirancang untuk aplikasi Power over Ethernet (PoE).
|
Fitur
|
Spesifikasi
|
|---|---|
|
Aplikasi
|
10/100Base-TX Ethernet
|
|
Jumlah Pelabuhan
|
Pelabuhan tunggal
|
|
Tipe pemasangan
|
Perangkat permukaan (SMT)
|
|
Rasio putaran (TX/RX)
|
1:1
|
|
Induktansi sirkuit terbuka (OCL)
|
Minimal 350μH (pada 100kHz, 0,1V, 8mA DC Bias)
|
|
Tegangan isolasi
|
1500Vrms
|
|
Suhu operasi
|
-40°C sampai +85°C
|
|
Ukuran kemasan (L x W x H)
|
12.7mm x 9.4mm x 5.97mm (.500" x.370" x.235")
|
|
Kepatuhan RoHS
|
Ya (RoHS-6)
|
Tegangan isolasi:1,500Vrms
OCL @100KHz, 8mA:350 μH menit
CMR (0,1-100MHz): -40dB tip
Crosstalk (0,1-100MHz): -40dB menit
Kerugian Penempatan (0,1-100MHz) -1,1dB maksimal
Kehilangan Kembali (0,5-30MHz): -18dB min
(40MHz): -15,5dB menit
(50MHz): -13,6dB menit
(60-80MHz): -12dB menit
| HX1198NL 10/100BASE-T Single PORT Surface MOUNT MAGNETICS HX1198 IEEE 802.3 | |||
|---|---|---|---|
