Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: LP6096ANL
Dokumen: LP6096ANL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$0.8
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi: |
LP6096ANL |
Tipe transformator: |
Poe+ Gigabit Ethernet |
Dimensi: |
17,53 mm P x 16,10 mm L x 5,840 mm T |
file: |
PDF/3D/ISG/Stp/Langkah/Lembar Data |
Kecepatan Data: |
1000base-t |
Jumlah Saluran/Pelabuhan: |
lajang |
PoE: |
PoE+ |
Tipe Pemasangan: |
smt |
Turn Rasio: |
1:1 |
Kisaran suhu pengoperasian: |
-40°C hingga +85°C |
Spesifikasi: |
LP6096ANL |
Tipe transformator: |
Poe+ Gigabit Ethernet |
Dimensi: |
17,53 mm P x 16,10 mm L x 5,840 mm T |
file: |
PDF/3D/ISG/Stp/Langkah/Lembar Data |
Kecepatan Data: |
1000base-t |
Jumlah Saluran/Pelabuhan: |
lajang |
PoE: |
PoE+ |
Tipe Pemasangan: |
smt |
Turn Rasio: |
1:1 |
Kisaran suhu pengoperasian: |
-40°C hingga +85°C |
| Salib | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

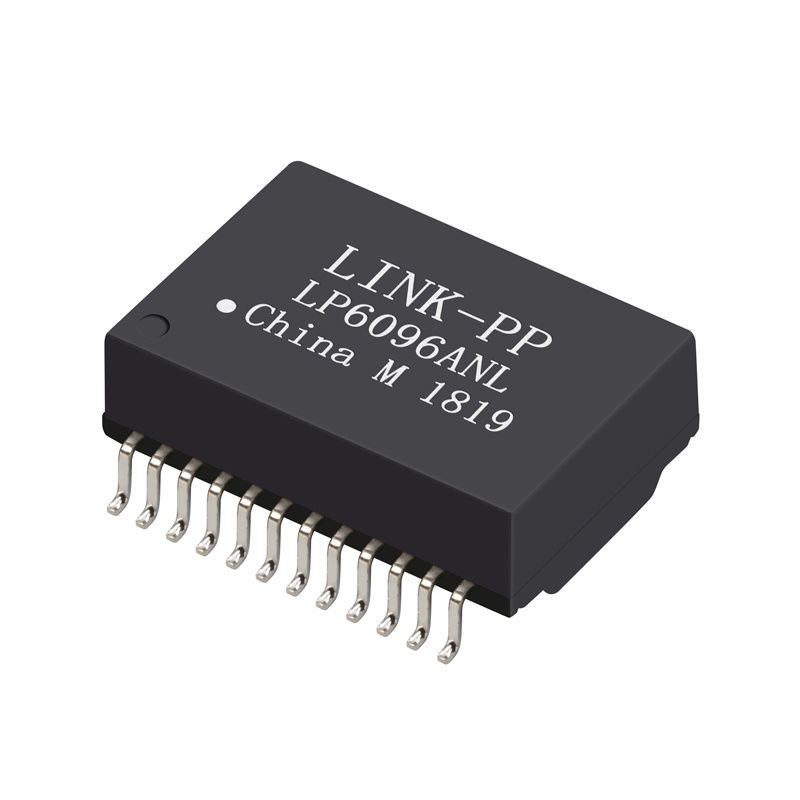

LP6096ANLadalah keandalan tinggiGigabit Ethernet LAN Transformerdirancang untuk10/100/1000Aplikasi Ethernet Base-T.
Transformer single-port ini memiliki11:1 rasio putaran untuk pemancar dan penerima, dankonstruksi open frame, dan mendukungLingkungan jaringan PoE+.
Dengankemasan yang dipasang di permukaan, operasi suhu diperpanjang dari-40°C sampai +85°C, dan kompatibilitas MDI / MDI-X otomatis, LP6096ANL sangat ideal untuk jaringan perusahaan, Ethernet industri, dan peralatan komunikasi berkinerja tinggi.
| Parameter | Spesifikasi |
|---|---|
| Nomor Bagian LINK-PP | LP6096ANL |
| Jenis Transformer | LAN Transformer |
| Status Bagian | Aktif |
| Aplikasi | Ethernet (PoE+) |
| Jumlah Pelabuhan | Pelabuhan tunggal |
| Kecepatan | 10/100/1000Base-T |
| Konstruksi | Buka Frame |
| Tipe pemasangan | Permukaan Gunung |
| Paket | Tape & Reel |
| Pin Count. | 24 Pin |
| Inti per Pelabuhan | 8 |
| Auto MDI/MDI-X | Ya, aku tahu. |
| Suhu operasi | -40°C sampai +85°C |
| Artikel | Spesifikasi |
|---|---|
| Rasio berputar | Pri:Sec = 1CT:1CT |
| OCL | 350μH Min @ 8mA DC Bias220μH Max @ 18mA DC Bias |
| Kerugian Penempatan (dB Max) | 0.1MHz: -1.21 125MHz: -2.0 |
| Kehilangan pengembalian (dB Min) | 1 ̊40MHz: -1640 ̊100MHz: -10 |
| Crosstalk (dB Min) | 30MHz: -4360MHz: -37100MHz: -33 |
| CMRR (dB Min) | 30MHz: -30200MHz: -15 |
| Saldo DCR | 1Ω ± 0,05Ω |
| Saldo DC Line Current | 720mA Max @ 57VDC Kontinyu |
| Hipot | 1500Vrms |
| Suhu operasi | -40°C ~ +85°C |
Konfigurasi ini menyederhanakan produksi PCB bervolume tinggi dan memastikan keandalan pengelasan yang konsisten.
Mendukung 10Mbps, 100Mbps, dan 1000Mbps (Gigabit Ethernet).
Ya, transformator dirancang untuk antarmuka Ethernet yang mendukung lingkungan PoE +.
Ya, rentang operasinya -40°C sampai +85°C membuatnya cocok untuk aplikasi industri.
