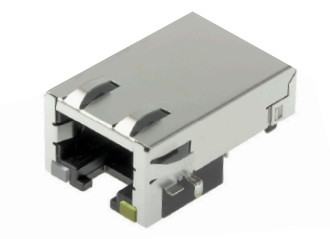

1840437-1 Konektor Gigabit RJ45 Mid-Plane yang dilindungi dengan LED

1840437-1 MagJacks (ICM) adalah jack magnetik 1x1 Gigabit 1000BASE-T RJ45 dengan desain offset profil rendah, konfigurasi port tab-down, indikator LED, tab EMI, dan kepatuhan RoHS.

Fitur dari 1840437-1 RJ45 dengan Magnetics

Peraturan1840437-1 MagJacksadalah1x1 Gigabit MagJack (ICM)didesain untuk dipercaya1000BASE-T EthernetKonektivitas dalam jaringan kompak dan peralatan komunikasi.struktur offset profil rendah,konfigurasi port tab-down, danIndikator LED bawaan, MagJack ini sangat ideal untuk aplikasi yang membutuhkan kinerja sinyal yang stabil, tata letak PCB hemat ruang, dan visibilitas status link / aktivitas yang jelas.

Dirancang untuk desain papan modern,1840437-1menggabungkan fungsi konektor magnetik dan RJ45 ke dalam satu solusi terintegrasi.Tab EMIuntuk peningkatan kontrol kebisingan, amount lubang tembusdesain untuk retensi mekanik yang kuat, danKepatuhan RoHSuntuk pembuatan yang bertanggung jawab terhadap lingkungan.

Peraturan1840437-1 MagJacksProduk ini dibangun di sekitar fitur praktis untuk desain Ethernet tingkat board:

• Kinerja Gigabit:Dioptimalkan sepenuhnya untuk jaringan 1000BASE-T, memastikan transmisi data berkecepatan tinggi dengan kehilangan paket nol.
• Desain hemat ruang:Struktur profil rendah mid-plane/offset dirancang khusus untuk perangkat ramping dan kandang yang kompak.
• Perisai Superior:Dilengkapi dengan tab EMI terintegrasi untuk pengurangan kebisingan yang sangat baik dan isolasi sinyal.
• Diagnosis Terpadu:Dibangun dalam 3w-OG / Y (Oren / Hijau, Kuning) LED memberikan langsung, aktivitas jaringan yang jelas dan status link.
• Bersaing dengan industri:100% sesuai dengan RoHS, memenuhi standar lingkungan dan manufaktur global.

Spesifikasi Konektor RJ45 Mid-Plane

1840437-1 Gambar:

1. 1840437-1 Gambar - Mekanik

2. 1840437-1 Gambar - Skema

3. 1840437-1 Gambar - Perencanaan PCB yang disarankan

Bahan dari 1840437-1 Mid-Plane RJ45 Connector:

1. Perumahan:Nylon Suhu Tinggi ((FR2G30BL), Hitam, Peringkat Flammability UL 94V-0
2. Perisai:Kuningan, 0.20mm tebal, Preplated dengan min 0.76 um semi-cerah Nikel; Post Dip dengan 2.54um Min Sac Solder di tanah pin.
3. Kontak:Phosphor Bronze, 0.25mm tebal dengan I.27um Min Overall Nickel Underplate And Selective I.27um min Gold Plating At Mating Interface
4. Solder Tail:0.25mm tebal, Phosphor Perunggu, I.27um Min Overall Nikel Underplate 3um Min Mat Tin Plate.
5. LED:Lensa Epoxy Diffused, 0,50mm persegi Karbon Steel Wireframe Lead Preplated With2.03um Min Perak Over I.02um Min Nikel Underplate Over I.02um Min Tembaga Underplate; Post Plated With 2.54um Min Mat Tin.

Aplikasi Konektor Gigabit RJ45

Karena jejak kompak dan kemampuan Gigabit yang kuat, 1840437-1 MagJack sangat dicari oleh insinyur yang merancang:

• Switch dan Router Jaringan Profil Ringan
• PC industri dan Single Board Computers (SBC)
• Peralatan Telekomunikasi dan Jaringan
• Set-Top Box dan Smart Home Hub
• Gerbang IoT dan Sistem Tertanam
