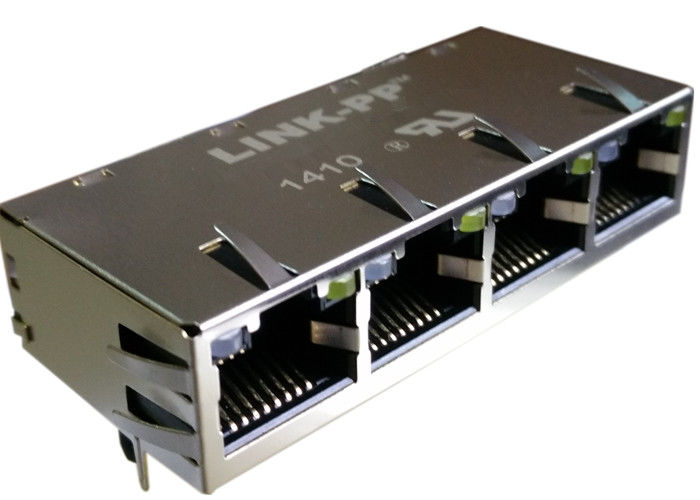

2-1761889-2 Quad Multi-port RJ45 Low Profil JackGigabit Terlindung 2-1761889-3

2-1761889-2 Quad Multi-port RJ45 Low Profile JackGigabit Terlindung 2-1761889-3

1761889-8 MAG45 Modular Jack 1X4 Low Profile Gigabit Terlindung / Leds 6-1761889-8

• 2-1761889-2 Port Quad Rj45 / Rj45 Quad Port jack
• Jack 1x4 Rj45 ConnecTor / Quad Rj45 2-1761889-1
• Rj45 multi connecTor / 1 x Rj45 Terlindung 2-1761889-3
• 1x Lan Rj45 / 1x10 / 100 / 1000Base-Tx Fast Ethernet Rj45
• Rj45 1x / 1xRj45 1GB
• Konektor Ethernet Rj45 1x4
• 1 x Rj45 Lan Jack Untuk Masukkan Lan
• Kompatibel dengan berbagai 10/100 transceiver IC
• Suhu operasi 0 ° hingga + 70 ° C
• Suhu penyimpanan -40 ° hingga + 85 ° C
• Sesuai dengan standar IEEE dan semua spesifikasi Ethernet 10/100 termasuk 350μH dengan bias 8mA DC
• Desain terpadu menghemat ruang papan yang berharga
• Tegangan gangguan interwinding minimum 1500 Vrms
• Desain modular yang dapat disesuaikan memberikan keandalan yang lebih tinggi
• Jumlah pin yang dikurangi untuk meningkatkan crosstalk dan routing jejak PCB yang optimal

MAG.REVERSE LATCH,

LED opsional; EMI-finger Opsional.

Deskripsi

2-1761889-2 Quad Multi-port RJ45 Low Profile JackGigabit Terlindung 2-1761889-3

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Keterikatan Mekanis:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole / Surface Mount

7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack

8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,

Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C

Reflow-Soldering Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS

9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau - 250 ohm resistor

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikasi Untuk Pengguna Terminal

Didesain untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. N etworking dan peralatan komunikasi seperti HUB, kartu PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, kotak atasan kompleks, konfigurasi gateway VOIP, Border Gateway Protocol, switch ethernet cepat. ..

Keunggulan kompetitif

2-1761889-2 MAG45 Modular Jack 1X4

Low Profile Gigabit 2-1761889-3

18 tahun pengalaman produksi,

2600 staf,

Tes 100%

Waktu pengiriman yang fleksibel

Pelanggan utama

Desain untuk Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikasi EMS

Built-in Flexible PCB Assembly; Perakitan PCB kaku-fleksibel; Mikroelektronika, Flip Chip; Mikroelektronika, Chip On Board; Majelis Optoelektronik; RF / Wireless Assembly; Melalui Lubang Majelis; Majelis Permukaan Permukaan; Perakitan Sistem; Perakitan Papan Sirkuit Cetak
