1-6610132-1 1X5 multi-port RJ45 Gigabit Sirkuit 10 Pin Terlindung W / Leds

1-6610132-1 1X5 Multi-port RJ45 Gigabit Circuit 10 Pin Terlindung W / Leds

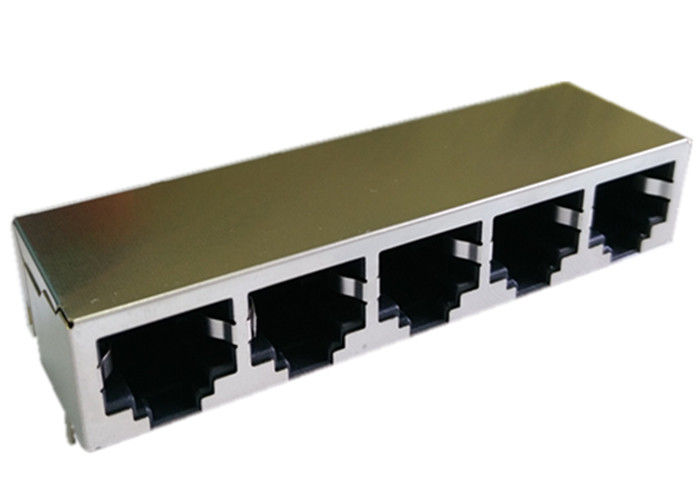

1-6610132-1 1X5 MAG45 Modular Jack Gigabit Circuit 10 Pin Terlindung W / Leds

• Port 1X5 MAG45 Modular Jack terintegrasi 10/100/1000 magnet
• Kompatibel dengan berbagai 10/100 transceiver IC
• Suhu operasi 0 ° hingga + 70 ° C
• Suhu penyimpanan -40 ° hingga + 85 ° C
• Sesuai dengan standar IEEE dan semua spesifikasi Ethernet 10/100 termasuk 350μH dengan bias 8mA DC
• Desain terpadu menghemat ruang papan yang berharga
• Tegangan gangguan interwinding minimum 1500 Vrms
• Desain modular yang dapat disesuaikan memberikan keandalan yang lebih tinggi
• Jumlah pin yang dikurangi untuk meningkatkan crosstalk dan routing jejak PCB yang optimal

MAG.REVERSE LATCH,

LED opsional; EMI-finger Opsional.

Deskripsi

1-6610132-1 1X5 MAG45 Modular Jack Gigabit Circuit 10 Pin Terlindung W / Leds

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Keterikatan Mekanis:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole / Surface Mount

7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack

8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,

Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C

Reflow-Soldering Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS

9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau - 250 ohm resistor

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikasi Untuk Pengguna Terminal

Didesain untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. N etworking dan peralatan komunikasi seperti HUB, kartu PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, kotak atasan kompleks, konfigurasi gateway VOIP, Border Gateway Protocol, switch ethernet cepat. ..

Keunggulan kompetitif

1-6610132-1 1X5 MAG45 Modular Jack

18 tahun pengalaman produksi,

2600 staf,

Tes 100%

Waktu pengiriman yang fleksibel

Pelanggan utama

Desain untuk Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikasi EMS

Built-in Flexible PCB Assembly; Perakitan PCB kaku-fleksibel; Mikroelektronika, Flip Chip; Mikroelektronika, Chip On Board; Majelis Optoelektronik; RF / Wireless Assembly; Melalui Lubang Majelis; Majelis Permukaan Permukaan; Perakitan Sistem; Perakitan Papan Sirkuit Cetak
