000-7333-30R-LF1 POE Transformer 10 / 100Base-T Modul Transformer

1. Desain Untuk Aplikasi 10/100Base-T Power over ethernet.
2. Low Profile Surface Mount Packaging Dirancang Proses Reflow (puncak 250 ° C).
3. Sesuai Dengan standar draft IEEE 802ab untuk 1000Base-T.
4. Mendukung 4 Pasang Kabel UTP Kategori 5.
5. Untuk Bagian RoHS Tambahkan Suffix G.

6. Nomor Bagian Desain: 000-7333-30R-LF1】

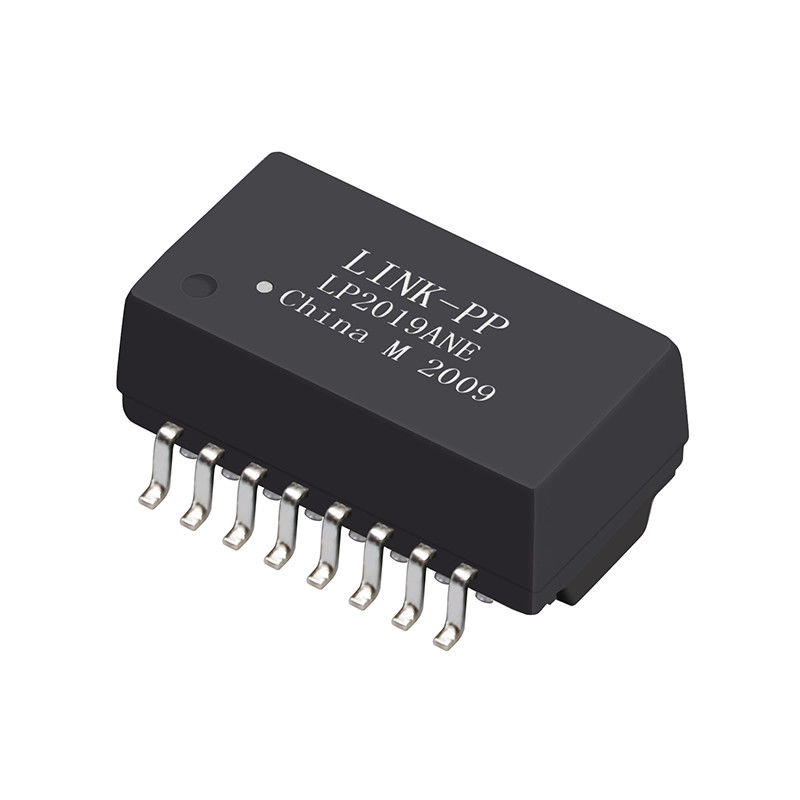

7. Nomor Bagian Produksi Massal LP2019ANL】

Spesifikasi Listrik (25)

000-7333-30R-LF1 POE Transformer 10/100Base-T Transformer Modul

1. Ternyata Rasio50KHz, 0.5V

Sisi chip: Sisi garis=1CT: 1CT+_2%

2. Induktansi (Ls) 100KHz, 0.1V, 12mA DC Bias:

Sisi chip: 350uH Min

3. Kerugian Penyisipan1-100MHz: -1.4dB Maks

4. Rugi Pengembalian1-30MHz: -16dB Min

40MHz: -14.4dB Min

50MHz: -13.1dB Min

60-80MHz: -12dB Min

100MHz: -10dB Min

5. Diferensial ke Penolakan Mode Umum:

30MHz: -45dB Min

60MHz: -40dB Min

100MHz: -35dB Min

6. Crosstalk30MHz: -40dB Min

60MHz: -35dB Min

100MHz: -30dB Min

7. Hi-Pot: 1500Vrms, 0.5mA, 1 Detik

Sisi chip ke sisi Garis

Aplikasi Untuk Pengguna Terminal

Dirancang untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard.nperalatan jaringan dan komunikasi seperti HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL,Solusi Call Center, Set top box yang kompleks, pengaturan gateway VOIP, Border Gateway Protocol, sakelar ethernet cepat ...

Keunggulan kompetitif

18 tahun pengalaman produksi,

2600 staf,

100% tes

Waktu pengiriman yang fleksibel

Pelanggan utama

Desain untuk Ti , Intel , Samsung , Fluke , Jabil , Flextronics , Cypress, Freescale, EKF .......

Aplikasi EMS

Perakitan PCB Fleksibel bawaan;Perakitan PCB Kaku-Fleksibel;Mikroelektronika, Flip Chip;Mikroelektronika, Chip On Board;Majelis Optoelektronik;RF / Perakitan Nirkabel;Melalui Perakitan Lubang;Rakitan Pemasangan Permukaan;Perakitan Sistem;Majelis Papan Sirkuit Tercetak
