Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: DA4S103A4
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/60K
Harga: $1.1-$12
Kemasan rincian: BAKI
Waktu pengiriman: Saham
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 180K/Bulan
Part Number: |
DA4S103A4 |
Connector Type: |

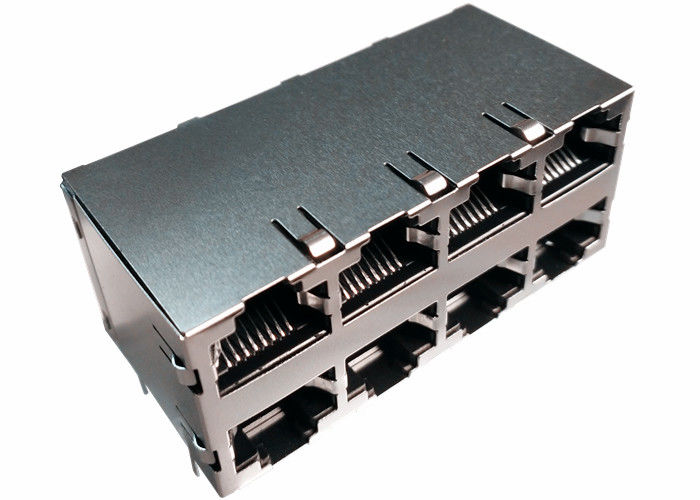

Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
Part Number: |
DA4S103A4 |
Connector Type: |
Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
1. Bahan Plastik: Termoplastik (UL 94V-0), Rumah Hitam.
2. Pelindung Logam: Kuningan, tebal 30 inci, Nikel.
3. Kawat Pegas: Perunggu fosfor.
4. Pin Solder: 0.5x0.35mm, Perunggu fosfor dengan solder berlapis.
5. Daya Tahan: 750 Siklus Kawin Min.
Memenuhi persyaratan standar IEEE 802.3ab.
Konektor RJ-45 terintegrasi dengan resistor transformator/impedansi/kapasitor tegangan tinggi.
Ukurannya sama dengan konektor RJ-45 untuk menghemat ruang papan PCB.
Mengurangi radiasi EMI untuk meningkatkan kinerja EMI.
Desain untuk transmisi 1000BASE melalui kabel UTP-5.
Kepatuhan terhadap persyaratan ROHS.
Rentang suhu pengoperasian: 0℃ hingga +70℃.
Rentang suhu penyimpanan: -25℃ hingga +85℃.
| Parameter | Spesifikasi |
|---|---|
| Rasio Lilitan (±2%) | TX: 1CT : 1CT, RX: 1CT : 1CT |
| Kehilangan Penyisipan | 1–100 MHz: ≤ -1.0 dB |
| Kehilangan Balik | 1–30 MHz: ≥ -18 dB40 MHz: ≥ -16 dB50 MHz: ≥ -14.8 dB60–80 MHz: ≥ -12.5 dB100 MHz: ≥ -10 dB |
| Crosstalk (NEXT) | 0.5–10 MHz: ≥ -50 dB30 MHz: ≥ -40 dB50 MHz: ≥ -35 dB100 MHz: ≥ -30 dB |
| Induktansi Sirkuit Terbuka (OCL) | ≥ 350 µH @ 100 KHz, 0.1 V dengan Bias DC 8 mA |
| DCMR (Penolakan Mode Umum ke Diferensial) | 0.3–30 MHz: ≥ -50 dB60 MHz: ≥ -45 dB100 MHz: ≥ -40 dB |
| Hi-Pot (Tegangan Isolasi) |
1500 Vrms (Primer ke Sekunder) |
