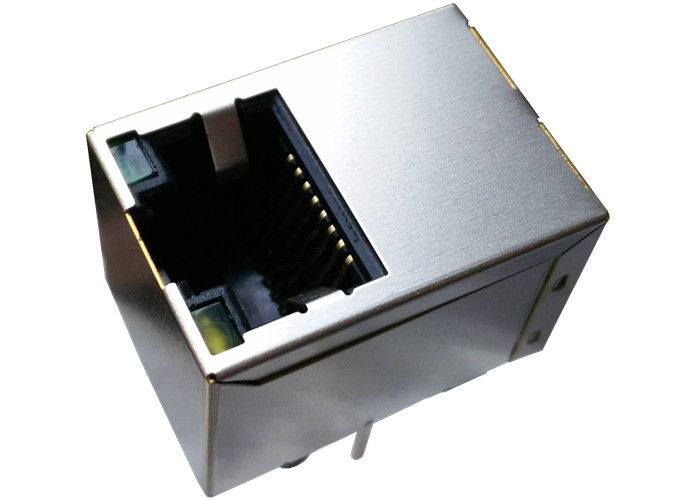

V890-1RX1-A1 Vertikal RJ45 Jack 1000 Base-T AutoMDIX Melalui Lubang LPJD0834BUNL

Rincian Cepat

FastJack ™ 1x1 RJ45 Gigabit Vertikal

1.Gigabit (10/100/1000) Ethernet RJ45
2.IEEE802.3ab Compliant
3,350uH min OCL pada 8mA DC Bias Di Seluruh Kisaran Temp Penuh
4.30μ ”Pelapisan Emas (min) pada Kontak
5,100% Pengujian Kepatuhan
6.1500Vrms Hi-Pot

7. Model Perancangan: 【 V890-1RX1-A1 】

8. Model Produksi Massal: 【 LPJD0834BUNL 】

MAG., LATCH REVERSE, LED opsional, EMI-finger Opsional.

Deskripsi
V890-1RX1-A1 Vertikal RJ45 Jack 1Port 1000 Base-T AutoMDIX Melalui Lubang

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Lampiran Mekanik:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pengakhiran Fitur Terkait:
1) EMI Finger - Bawah = Tanpa
2) Metode Pengakhiran = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top and Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Diisi Ulang = Ya
2) Jenis Kontak Pemutusan = Melalui Lubang / Permukaan Mount

7. Fitur Terkait Perumahan:
1) Gaya Konektor = Jack

8. Standar Industri:
1) RoHS / ELV Compliance = RoHS compliant, ELV compliant
2) Proses Solder Timbal Bebas = Gelombang solder yang mampu mencapai 240 ° C,

Wave solder mampu 260 ° C, Wave solder mampu 265 ° C

Reflow-Solder Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu patuh terhadap RoHS

9. Tanda Identifikasi:
1) Warna LED Kiri (Posisi # 1) = Hijau - resistor 250 ohm
2) Warna LED Kanan (Posisi # 2) = Hijau - resistor 250 ohm

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Papan Sirkuit Cetak
2) Kondisi Lingkungan = Kantor / Tempat
3) Temperatur Pengoperasian (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikasi Untuk Pengguna Terminal

Dirancang untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. Peralatan kerja dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, Complex set top box, pengaturan gateway VOIP, Protokol gateway perbatasan, sakelar ethernet cepat. ..
