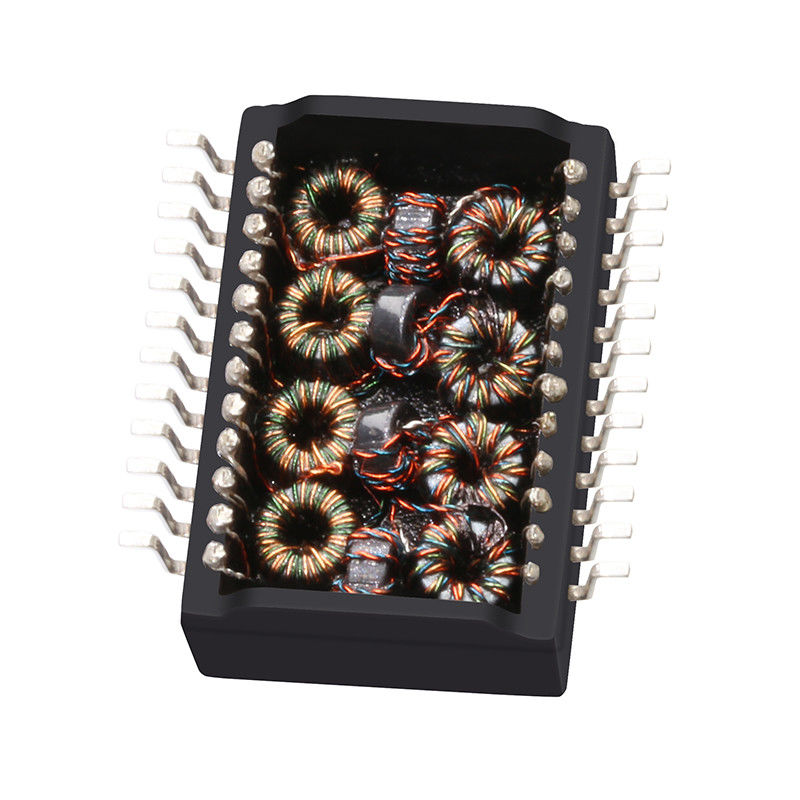

24HSS1041A-2 HF Gigabit Ethernet Transformer 1CT: 1CT SMD 1500Vrms LP5007NL

Fitur Produk

1. Dirancang untuk jarak jauh gigabit Ethernet 1000 BASE-T, aplikasi dupleks penuh.
2. Mendukung 4 pasang kabel UTP-5 kategori.

3. 1000 BASE –T MODUL MAGNETIK
3.Cable antarmuka untuk isolasi dan emisi mode rendah umum.
4.POE aplikasi dengan kemampuan 350mA saat ini.
5.Compliant dengan standar IEEE 802.3ab for1000 BASE-T.
6. Mematuhi persyaratan ROHS & Halogen Gratis.
7. rentang suhu Operasi: 0 ℃ sampai + 70 ℃ atau Bahkan-40 ℃ sampai + 85 ℃

Nomor Bagian Desain: 24HSS1041A-2 HF

Bagian Produksi Massal Nomor LP5007NL Setara Lintas Di Fasilitas Cina

Spesifikasi Listrik (25)

24HSS1041A-2 HF Gigabit Ethernet Transformer 1CT: 1CT SMD 1500Vrms LP5007NL

1. Ternyata Ratio50KHz, 0,5V

Sisi chip: Sisi garis = 1CT: 1CT + _2%

2. Induktansi (Ls) 100KHz, 0.1V, 12mA DC Bias:

Sisi chip: 350uH Min

3. Penipisan Loss1-100MHz: -1.4dB Max

4. Return Loss1-30MHz: -16dB Min

40MHz: -14.4dB Min

50MHz: -13.1dB Min

60-80MHz: -12dB Min

100MHz: -10dB Min

5. Differential to Common Mode Rejection:

30MHz: -45dB Min

60MHz: -40dB Min

100MHz: -35dB Min

6. Crosstalk30MHz: -40dB Min

60MHz: -35dB Min

100MHz: -30dB Min

7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec

Sisi chip ke sisi Garis

Aplikasi Untuk Pengguna Terminal

Didesain untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. N etworking dan peralatan komunikasi seperti HUB, kartu PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, kotak atasan kompleks, konfigurasi gateway VOIP, Border Gateway Protocol, switch ethernet cepat. ..

Keunggulan kompetitif

18 tahun pengalaman produksi,

2600 staf,

Tes 100%

Waktu pengiriman yang fleksibel

Pelanggan utama

Desain untuk Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikasi EMS

Built-in Flexible PCB Assembly; Perakitan PCB kaku-fleksibel; Mikroelektronika, Flip Chip; Mikroelektronika, Chip On Board; Majelis Optoelektronik; RF / Wireless Assembly; Melalui Lubang Majelis; Majelis Permukaan Permukaan; Perakitan Sistem; Perakitan Papan Sirkuit Cetak
