MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Konektor RJ45 SMT Profil Rendah dengan Magnetik Terintegrasi

Tinjauan Singkat

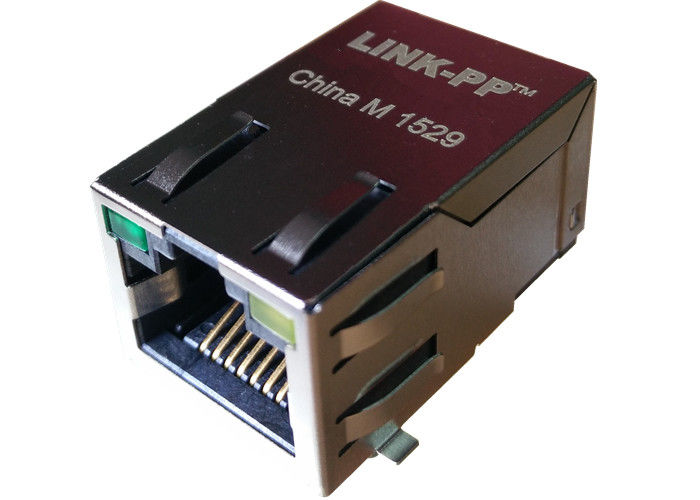

MIC24120-5101W-LF3 dan MIC24121-5101W-LF3 adalah konektor RJ45 permukaan-pasang profil rendah dengan magnetik terintegrasi, dirancang untuk aplikasi Ethernet 10/100BASE-T. Dengan mengintegrasikan transformator, resistor impedansi, dan kapasitor tegangan tinggi ke dalam jejak RJ45 yang ringkas, model-model ini secara signifikan mengurangi radiasi EMI, menghemat ruang PCB, dan meningkatkan efisiensi desain.

Merancang Model: MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Model Produksi Massal: LPJXXXXXNL

Opsi LED dan jari-jari EMI tersedia, menjadikannya sangat mudah beradaptasi untuk berbagai kebutuhan pelanggan.

Fitur Utama

• Kepatuhan Standar
  • Memenuhi persyaratan FCCpemasangan permukaanIEEE802.3uStandar
  • Sesuai RoHS & bebas timbal
• Keunggulan Kinerja
  • Transformator, resistor, dan kapasitor terintegrasi untuk desain PCB yang ringkas
  • Dioptimalkan untuk transmisi Ethernet 10/100 BASE-T melalui kabel Cat5 UTP
  • Mengurangi radiasi EMI untuk meningkatkan kinerja EMC secara keseluruhan
• Desain Mekanik & Listrik
  • Tersedia dalam pemasangan masuk-samping (sudut kanan) atau pemasangan masuk-atas (vertikal)Perumahan berpelindung untuk perlindungan EMI yang unggul
  • Opsional
  • indikator LED (Hijau 250Ω)Rentang suhu pengoperasian:
  • 0℃ hingga +70℃ / -40℃ hingga +85℃Rentang suhu penyimpanan:
  • -25℃ hingga +85℃Tahan Hi-Pot:
  • 1500Vrms MINFleksibilitas
• Orientasi kait: kait-bawah standar
  • Tersedia dengan atau tanpa jari-jari EMI
  • Mendukung keduanya
  • melalui-lubang dan pemasangan permukaan terminasiAplikasi

MIC24120-5101W-LF3 / MIC24121-5101W-LF3 dirancang untuk mendukung berbagai perangkat jaringan dan komunikasi:

Modem ADSL

• Solusi LAN-on-Motherboard
• Sakelar & Router Ethernet
• Papan Utama PC
• Telepon IP / Gerbang VOIP
• Peralatan Transmisi SDH / PDH
• Solusi Pusat Panggilan
• Kotak Set-Top (STB)
• Peralatan Jaringan Perusahaan
• Keunggulan Kompetitif

Pengalaman produksi 18+ tahun

• Lebih dari 2600 staf terampil
• Pengujian listrik 100%
• (bukan hanya pengujian batch)Waktu tunggu pengiriman yang fleksibel
• Dipercaya oleh pelanggan global utama:
• TI, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF, dan banyak lagiKemampuan Aplikasi EMS Terkait

Perakitan PCB Fleksibel & PCB Kaku-Fleksibel Built-in

• Pengemasan Mikroelektronik & Flip Chip
• Chip-On-Board & Perakitan Optoelektronik
• Perakitan RF/Nirkabel & Perakitan Sistem
• Melalui Lubang & Perakitan Permukaan Pasang
