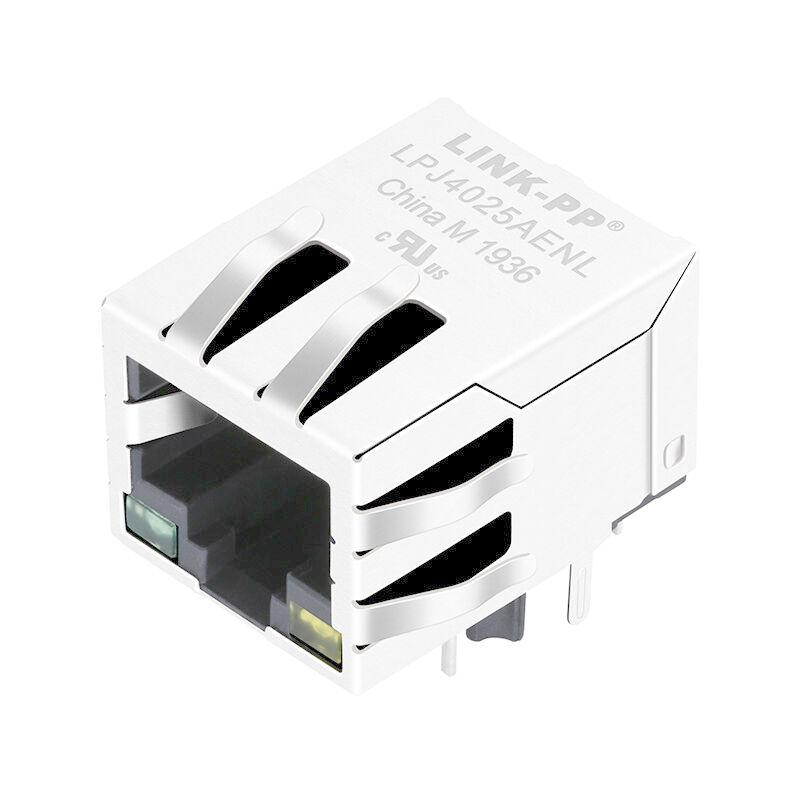

74990112112 LAN RJ45 Magnetik LAN-Übertrager WE-RJ45 LAN 10 / 100BaseT

74990112112 Magnetic RJ45 Jack LAN-Übertrager WE-RJ45 LAN 10 / 100BaseT

Detail Cepat

LAN-Übertrager WE-RJ45LAN 10 / 100BaseT

1.RJ-45 harus sesuai dengan standar FCC.
2. Sesuai dengan persyaratan standar IEEE802.3u.
3. Konektor RJ-45 terintegrasi dengan transformator / resistor impedansi / kapasitor tegangan tinggi.
4. Ukurannya sama dengan konektor RJ-45 untuk menghemat ruang papan PCB.
5. Mengurangi radiasi EMI untuk meningkatkan kinerja EMI.
6. Desain untuk transmisi 10/100/1000 BASE melalui kabel UTP-5.
7. Kepatuhan dengan persyaratan ROHS.
8. Rentang suhu operasi: 0 ℃ hingga + 70 ℃ / -40 ℃ hingga + 85 ℃
9. Kisaran suhu penyimpanan: -25 ℃ hingga + 85 ℃.

10.Merancang Model: 【74990112112】

11.Model Produksi Massal: 【LPJXXXXNL】

MAG.REVERSE LATCH,

LED opsional;EMI-finger Opsional.

Deskripsi


LAN-Übertrager WE-RJ45LAN 10 / 100BaseT

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Lampiran Mekanis:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Fitur Terkait Penghentian:
1) Jari EMI - Bawah = Tanpa
2) Metode Penghentian = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) Jari EMI -Top dan Sisi = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Fitur Terkait Kontak:
1) Preloaded = Ya
2) Jenis Pemutusan Kontak = Melalui Lubang / Pemasangan Permukaan

7. Fitur Terkait Perumahan:
1) Gaya Konektor = Jack

8. Standar Industri:
1) Kepatuhan RoHS / ELV = Sesuai RoHS, Sesuai ELV
2) Proses Solder Bebas Timbal = Solder gelombang mampu mencapai 240 ° C,

Solder gelombang mampu hingga 260 ° C, Solder gelombang mampu hingga 265 ° C

Reflow-Soldering Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS

9. Penandaan Identifikasi:
1) Warna LED Kiri (Posisi # 1) = Hijau - resistor 250 ohm
2) Warna LED Kanan (Posisi # 2) = Hijau - resistor 250 ohm

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Papan Sirkuit Cetak
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasional (° C) = 0 - 70 / -40 - +85

11. Hipot:

1500Vrms MIN

Aplikasi Untuk Pengguna Terminal

Didesain untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard.NPeralatan etworking dan komunikasi seperti HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL,Solusi Call Center, set top box yang kompleks, penyetelan gateway VOIP, Border Gateway Protocol, fast ethernet switch ...
