MIC66211-5171T-LF3/7499210121 Konektor RJ45 PoE Jembatan Penyearah LPJ4049HDNL

PoE Konektor RJ45 MIC66211-5171T-LF3 = 7499210121 Ikhtisar

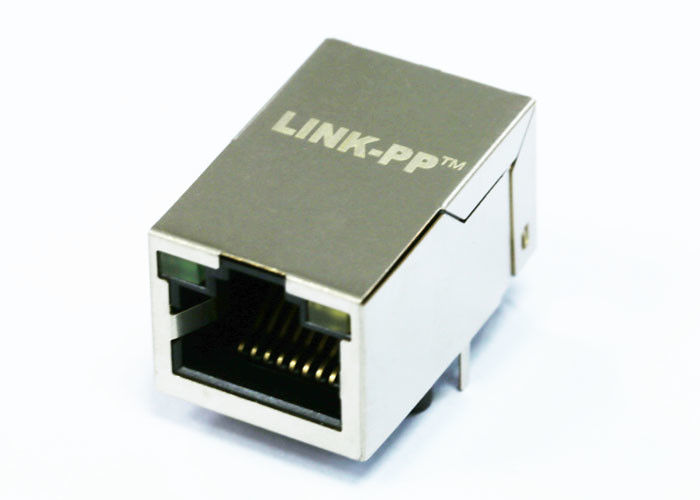

The MIC66211-5171T-LF3/7499210121 adalah Konektor RJ45 satu port dengan magnetik terintegrasi (transformator, choke mode umum, dan jembatan penyearah) yang dirancang khusus untuk aplikasi 10/100Base-T PoE. Fiturnya adalah tab-down masuk samping konfigurasi dengan indikator LED kuning/hijau, menawarkan konektivitas yang ringkas dan andal untuk aplikasi industri dan jaringan.

1. 10/100 Ethernet RJ45 IEEE 802.3af PoE
2. Pelapisan Emas 6μ” (min) pada Kontak
3. 350uH min OCL pada Bias DC 8mA di Seluruh
4. Modul Magnetik RJ45 Power Over Ethernet Rentang Suhu Penuh
5. Pengujian Listrik 100%
6. 1500Vrms Hi-Pot
7. Desain Kontak Kuat Propietary

SPESIFIKASI LISTRIK @25℃

1.Rasio Putaran(±2%):
TX=1CT∶1 RX=1CT∶1
2. Induktansi OCL: 350uH MIN
@ 100KHz/0.1V,8mA DC Bias
3. Kehilangan Penyisipan:
-1.0dB MAX @ 1.0-100MHz
4. Kehilangan Pengembalian:
-18dB MIN @ 1-10MHz
-16dB MIN @ 10-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5. Percakapan Silang:
-40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6. Penolakan Mode Umum:
-30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
7. Uji Hipot: 1500Vrms MIN
8. Rentang Suhu Pengoperasian: -40℃ HINGGA +85℃.

Lembar Data Konektor RJ45

FAQ

1. Apa itu Konektor RJ45 PoE?

Konektor RJ45 PoE (Power over Ethernet) mengintegrasikan magnetik Ethernet dan terkadang penyearah, memungkinkan data dan daya ditransmisikan melalui satu kabel Ethernet. Ini menyederhanakan desain PCB dan mendukung perangkat seperti kamera IP, telepon VoIP, dan pengontrol industri.

2. Bagaimana konektor RJ45 PoE berbeda dari konektor RJ45 standar?

Tidak seperti konektor RJ45 standar, konektor RJ45 PoE menampilkan magnetik bawaan (transformator dan choke) dan kompatibilitas PoE, memungkinkan pengiriman daya yang aman (sesuai standar IEEE 802.3af/at/bt) bersama dengan transmisi data.

3. Apa saja aplikasi umum dari konektor RJ45 PoE?

• Kamera keamanan IP
• Titik akses nirkabel
• PC industri dan sistem pemantauan
• Meteran pintar dan gerbang IoT
• Telepon VoIP
• Perangkat energi terbarukan seperti inverter surya

4. Standar apa yang didukung oleh konektor RJ45 PoE?

Sebagian besar konektor RJ45 PoE mematuhi:

• IEEE 802.3af (PoE, hingga 15,4W)
• IEEE 802.3at (PoE+, hingga 30W)
• Beberapa model canggih mendukung IEEE 802.3bt (PoE++ / 4PPoE, hingga 60–90W).

5. Bagaimana cara memilih konektor RJ45 PoE yang tepat?

Faktor kunci yang perlu dipertimbangkan:

• Laju data yang didukung (10/100Base-T, Gigabit, atau lebih tinggi)
• Tingkat daya PoE (af, at, atau bt)
• Rentang suhu pengoperasian
• Tegangan isolasi hi-pot
• Indikator LED (untuk status tautan/aktivitas)
• Kepatuhan dengan UL, RoHS, dan REACH

6. Apakah konektor RJ45 PoE kompatibel mundur?

Ya. Konektor RJ45 PoE masih dapat bekerja dengan perangkat non-PoE karena pengiriman daya hanya aktif ketika perangkat bertenaga (PD) yang kompatibel terdeteksi. Ini memastikan pengoperasian yang aman dengan peralatan Ethernet lama.

7. Apa keuntungan menggunakan konektor RJ45 PoE terintegrasi?

• Menghemat ruang PCB dengan menggabungkan magnetik dan RJ45 dalam satu komponen
• Meningkatkan kinerja EMI
• Menyederhanakan desain sirkuit dan mengurangi biaya BOM
• Memberikan keandalan yang lebih tinggi dan kinerja termal yang lebih baik untuk lingkungan industri
