LU1T041C-43 LF / LU1S041F-43 LF RJ45 Single Port 10/100 BASE-TX Filter

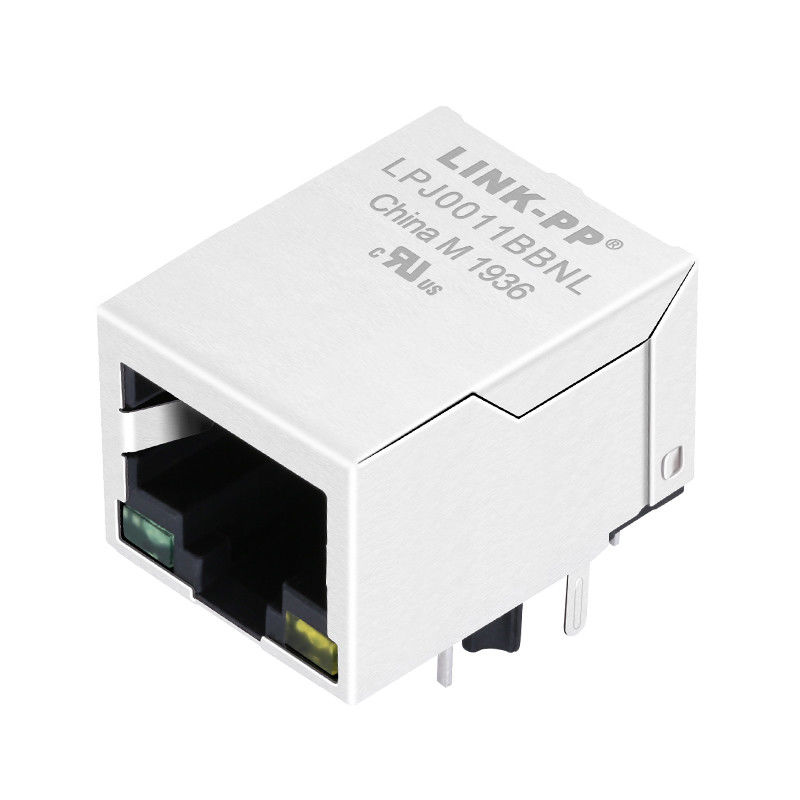

Detail singkat dari LINK-PP LPJ0011BBNL Industrial RJ45 MagJack

10/100 BASE-T RJ45 1 x 1 INTEGRATED MAGNETICS CONNECTOR

1. Standar Kepatuhan:

• Cocok dengan standar FCC untuk konektor RJ-45.
• Memenuhi standar IEEE802.3u.

2Komponen terintegrasi:

• Konektor RJ-45 mencakup trafo, resistor impedansi, dan kondensor tegangan tinggi.
• Dirancang dengan ukuran yang sama dengan konektor RJ-45 standar untuk menghemat ruang papan PCB.

3Kinerja:

• Mengurangi radiasi EMI untuk meningkatkan kinerja EMI secara keseluruhan.
• Dirancang untuk transmisi 10/100 BASE melalui kabel UTP-5.
• Termasuk dua LED terintegrasi (opsional).

4. EMI dan Isolasi Sinyal:

• Sinyal LED terisolasi dari sinyal Ethernet untuk mengurangi EMI dan cross-talk.

5. RoHS Compliance:

• Sesuai dengan persyaratan RoHS.

6. rentang suhu:

• Kisaran suhu operasi: 0°C sampai +70°C.
• Rentang suhu penyimpanan: -25°C sampai +85°C.

7. Model:

• Desain Model: LU1T041C-43 LF / LU1S041F-43 LF.
• Model produksi massal: LPJ0011BBNL.

Deskripsi

1. Jenis Produk Fitur:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi pemasangan PCB = Masuk sisi (sudut kanan) / Masuk atas ((vertikal)

2Perlengkapan mekanik:
1) Jack Konfigurasi = 1 x 1

3Karakteristik listrik:
1) Dilindungi = Ya

4. Penutupan Fitur terkait:
1) EMI Jari - Bagian bawah = Tanpa
2) Metode Penghentian = Solder

5Fitur terkait tubuh:
1) Konfigurasi port = Single/Multi
2) EMI Jari -atas dan sisi = Dengan/Tanpa
3) Orientasi Kunci = Standar - Kunci ke bawah
4) Panjang Ekor PCB

6. Kontak Fitur terkait:
1) Diisi sebelumnya = Ya
2) Tipe Penghentian Kontak = Melalui Lubang/Lapisan

7. Fitur terkait perumahan:
1) Gaya konektor = Jack

8Standar industri:
1) RoHS/ELV Compliance = RoHS sesuai, ELV sesuai
2) Proses Solder Bebas Timah = Solder Gelombang mampu sampai 240 °C,

Solder gelombang mampu sampai 260°C, Solder gelombang mampu sampai 265°C

Pengemasan reflow opsional;
3) RoHS/ELV Compliance History = Selalu sesuai dengan RoHS

9. Penanda identifikasi:
1) Kiri LED Warna (Posisi # 1) = Hijau - 250 ohm resistor
2) Kanan LED Warna (Posisi # 2) = Hijau - 250 ohm resistor

10Kondisi Penggunaan:
1) Berlaku untuk = Papan sirkuit cetak
2) Kondisi Lingkungan = Kantor / Lokasi
3) Suhu operasi (°C) = 0 - 70/-40 - +85

11Hipot: 1500Vrms MIN

Spesifikasi bahan LU1T041C-43 LF / LU1S041F-43 LF:

1. Bahan Plastik: Koper hitam termoplastik (UL 94V-0) memastikan tahan api dan daya tahan yang tinggi.
2. Metal Shield: Kuningan dengan ketebalan nikel 20u "untuk pelindung yang efektif.
3. Spring Wire: Phosphor perunggu dengan selective plating emas untuk konduktivitas yang handal.
4. Solder Pin: 0.4x0.4mm, perunggu fosfor dengan solder plating untuk pemasangan PCB yang aman.
5. Konektor serbaguna ini sangat ideal untuk aplikasi industri yang membutuhkan kinerja yang kuat dan keandalan tinggi dalam konektivitas Ethernet.
