Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: LF KLA1S109-34
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/25K
Harga: $0.09-$1.85
Kemasan rincian: 50PCS / Baki, 1200pcs / Carton
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 250000-320000/bulan
Nomor bagian: |
LF KLA1S109-34 |
Produksi massal: |
LPJG0801BANL |
Munafactuer asli: |
LINK-PP |
Aplikasi: |
1000Base-T |
Penghentian: |
Solder |
LED: |
Opsional |
IC Pertandingan: |
ATSAMD20E18A-MNT |
Gunung Style: |
DIP / Side Masuk |
Nomor bagian: |
LF KLA1S109-34 |
Produksi massal: |
LPJG0801BANL |
Munafactuer asli: |
LINK-PP |
Aplikasi: |
1000Base-T |
Penghentian: |
Solder |
LED: |
Opsional |
IC Pertandingan: |
ATSAMD20E18A-MNT |
Gunung Style: |
DIP / Side Masuk |

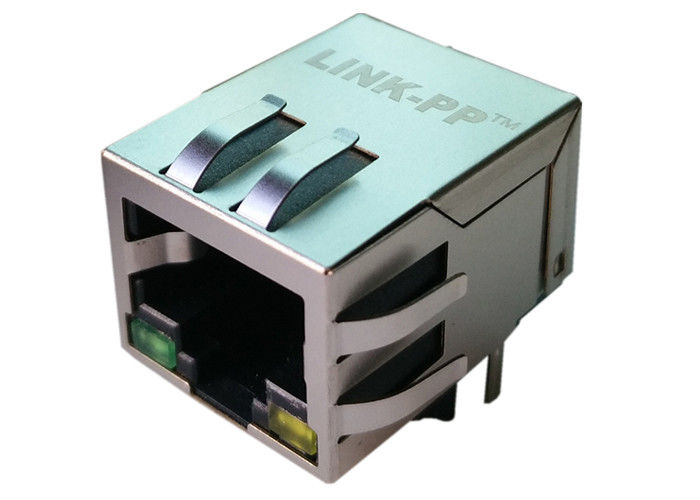

1000 BASE-T RJ45 1 x 1 KONEKTOR MAGNETIK TERPADU
1.RJ-45 harus dicocokkan dengan standar FCC
2.Memenuhi persyaratan standar IEEE802.3u.
3.RJ 45 konektor dengan 10/100 BASE-TX magnetic.
4. Mematuhi persyaratan RoHS-seluruh bagian No Cd, No Hg, No Cr6 +, No PBB dan PBDE dan No Pb pada pin eksternal.
5.Operating kisaran suhu: 0 ℃ hingga + 70 ℃.
6. Kisaran suhu penyimpanan: -25 ℃ hingga + 125 ℃
7. Merancang Model : 【KLA1S109-34 LF】
8. Model Produksi Massal : 【LPJG0801BANL】
LATCH MAG.REVERSE,
LED opsional; EMI-finger Opsional.
Konektor 1x1 Port RJ45 Female dengan 10/100/1000 Base-T Magnetics Terpadu, LED Kuning / Hijau , Tab Bawah, RoHS | |
Nomor Bagian LINK-PP | LPJG0801BANL |
Nomor Bagian Keduanya | KLA1S109-34 LF |
Aplikasi-Lan | ETHERNET (NoN PoE) |
AutomDX | IYA NIH |
Sirkuit Bst | IYA NIH |
Konfigurasi RX | T, C |
Konfigurasi TX | T, C |
Hubungi Area kawin Plating | EMAS 6u "/ 15u" / 30u " |
Core per Port | 8 |
Dioda | TIDAK ADA DIODA |
Opsi LED | LED Kuning / Hijau |
Memalangi | TAB Down |
Jumlah port | 1X1 |
PCB | FR4 |
PCB Mount Angle | MASUK SISI |
PCB Mempertahankan Posting | T POST |
Paket Tinggi (Inci) | 0,528 |
Paket Tinggi (mm) | 13.40 |
Paket Panjang (Inci) | 0.839 |
Paket Panjang (mm) | 21.30 |
Paket Lebar (Inci) | 0,626 |
Lebar paket (mm) | 15.90 |
Jenis pin | THT SOLDER |
Sesuai RoHS | YA-RoHS-5 DENGAN LEAD IN EXEMPTION SOLDER |
Pencarian | IYA NIH |
Lindungi Tab EMI | tanpa |
Kecepatan | 10/100/1000 BASE-T |
Suhu | 0 SAMPAI 70 ℃ |
Ternyata Rasio RX | 1CT: 1CT |
Ternyata Rasio TX | 1CT: 1CT |
1. Fitur Jenis Produk:
1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)
2. Lampiran Mekanik:
1) Konfigurasi Jack = 1 x 1
3. Karakteristik Listrik:
1) Terlindung = Ya
4. Pengakhiran Fitur Terkait:
1) EMI Finger - Bawah = Tanpa
2) Metode Pengakhiran = Solder
5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top and Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB
6. Kontak Fitur Terkait:
1) Diisi Ulang = Ya
2) Jenis Kontak Pemutusan = Melalui Lubang / Permukaan Mount
7. Fitur Terkait Perumahan:
1) Gaya Konektor = Jack
8. Standar Industri:
1) RoHS / ELV Compliance = RoHS compliant, ELV compliant
2) Proses Solder Timbal Bebas = Gelombang solder yang mampu mencapai 240 ° C,
Wave solder mampu 260 ° C, Wave solder mampu 265 ° C
Reflow-Solder Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu patuh terhadap RoHS
9. Tanda Identifikasi:
1) Warna LED Kiri (Posisi # 1) = Hijau - resistor 250 ohm
2) Warna LED Kanan (Posisi # 2) = Hijau - resistor 250 ohm
10. Ketentuan Penggunaan:
1) Berlaku Untuk = Papan Sirkuit Cetak
2) Kondisi Lingkungan = Kantor / Tempat
3) Temperatur Pengoperasian (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
Dirancang untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. Peralatan kerja dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, Complex set top box, pengaturan gateway VOIP, Border Gateway Protocol, Border Gateway Protocol, switch ethernet cepat. ..
