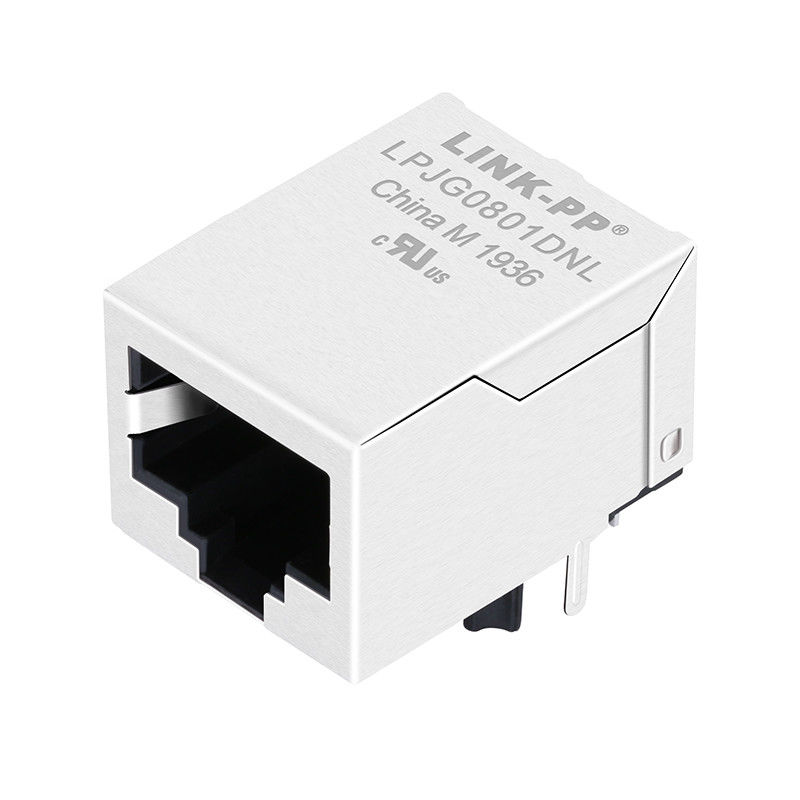

LA1S109 LF / KLA1S109 LF Konektor Rj45 Tunggal Dengan Magnet 1000Mbps Terpadu

LA1S109 LF / KLA1S109 LF Konektor Rj45 Tunggal Dengan Magnetik 1000Mbps Terintegrasi

Detail Cepat

MODUL KONEKTOR RJ45 TUNGGAL DENGAN MAGNETIK 1000 BASE-T TERPADU

1.RJ-45 harus dicocokkan dengan standar FCC
2.Isolasi @ 60Hz: Input ke output: 1500Vrms.
3. Sesuai dengan persyaratan RoHS-seluruh bagian Tidak Ada Cd, Tidak Ada Hg, Tidak Ada Cr6 +, Tidak Ada PBB dan PBDE dan Tidak Ada Pb pada pin eksternal.
4. Rentang suhu operasi: 0℃ hingga +70℃./ atau -40℃ hingga +85℃
5. Kisaran suhu penyimpanan: -25 hingga +125 .

6..Merancang Model: LA1S109 LF / KLA1S109 LF】

7..Model Produksi Massal:【LPJXXXXCNL】

MAG.REVERSE LACH ,

LED opsional;EMI-jari Opsional.

Deskripsi


Konektor Rj45 Tunggal Dengan Magnetik 1000Mbps Terintegrasi,pertemuan IEEE 802.3/ af/at

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Lampiran Mekanik:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Fitur Terkait Penghentian:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal/Multi
2) Jari EMI -Atas dan Samping = Dengan/Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Hubungi Fitur Terkait:
1) Pramuat = Ya
2) Jenis Pemutusan Kontak = Melalui Lubang/Pemasangan Permukaan

7. Fitur Terkait Perumahan:
1) Gaya Konektor = Jack

8. Standar Industri:
1) Kepatuhan RoHS/ELV = Sesuai dengan RoHS, sesuai dengan ELV
2) Proses Solder Bebas Timbal = Solder gelombang mampu hingga 240 ° C,

Solder gelombang mampu hingga 260 ° C, Solder gelombang mampu hingga 265 ° C

Reflow-Solder Opsional;
3) Riwayat Kepatuhan RoHS/ELV = Selalu sesuai dengan RoHS

9. Tanda Identifikasi:
1) Warna LED Kiri (Posisi #1) = Hijau - resistor 250 ohm
2) Warna LED Kanan (Posisi #2) = Hijau - resistor 250 ohm

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Papan Sirkuit Tercetak
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (°C ) = 0 - 70/-40 - +85

11.Hipot:

1500Vrms MIN

Aplikasi Untuk Pengguna Terminal

Dirancang untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard.tidakperalatan jaringan dan komunikasi seperti HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL,Solusi Call Center, Set top box yang kompleks, pengaturan gateway VOIP, Border Gateway Protocol, sakelar ethernet cepat ...
