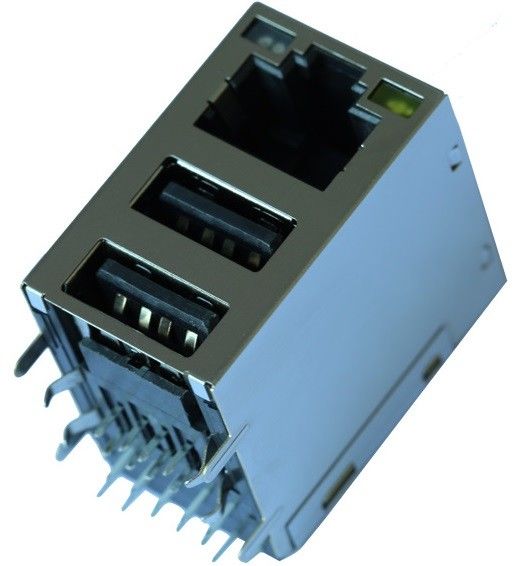

JFM25U1B-01V3-4F Dua Pelabuhan USB Dengan RJ45 Konektor Gigabyte Ethernet Magnetic

JFM25U1B-01V3-4F Dua Port USB Dengan Rj45 Konektor Gigabyte Ethernet Magnetic

Detail Cepat

Rj45 + USB W / LED W / Filter 10/100 / 1000Mbps, Terlindung Thru-Lubang

1.RoHS "NL" puncak solder peringkat 260 ° C.
2. Tinggi rendah dan footprint kecil untuk meminimalkan ruang papan

3.Mengatur spesifikasi IEEE 802.3
4,350μH OCL minimum dengan arus bias 8mA
5. Kinerja tinggi untuk penekanan EMI maksimal

6.Model mendesain : 【 JFM25U1B-01V3-4F 】

Model Produksi 7.Mass: 【 LPJU5403BONL 】

MAG.REVERSE LATCH,

LED opsional; EMI-finger Opsional.

Deskripsi

Rj45 + USB W / LED W / Filter 10/100 / 1000Mbps, Terlindung Thru-Hole, M eeting IEEE 802.3 / af / di

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Keterikatan Mekanis:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole / Surface Mount

7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack

8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,

Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C

Reflow-Soldering Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS

9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau - 250 ohm resistor

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikasi Untuk Pengguna Terminal

Didesain untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. N etworking dan peralatan komunikasi seperti HUB, kartu PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, kotak atasan kompleks, konfigurasi gateway VOIP, Border Gateway Protocol, switch ethernet cepat. ..
