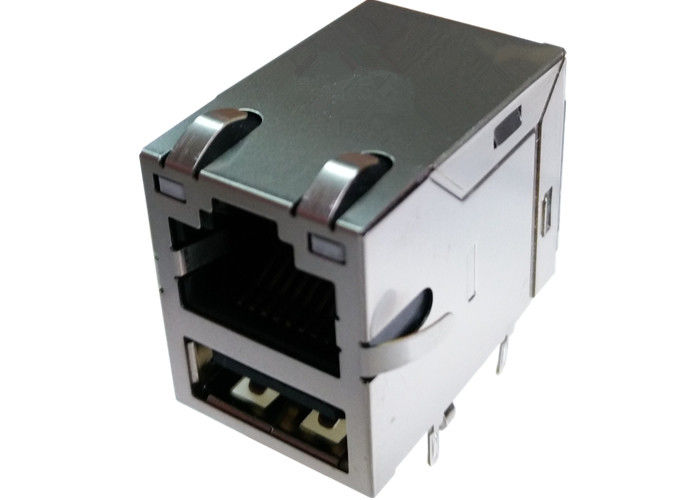

XRJB-A60-1-DA1-170 RJ45 Konektor USB 10 / 100Mbps Magnetic
Detail Cepat
Rj45 + USB W / LED W / Filter 10 / 100Mbps 8P 6C Terlindung Thru-Lubang
1.RoHS "NL" puncak solder peringkat 260 ° C.
2. Tinggi rendah dan footprint kecil untuk meminimalkan ruang papan
3.Mengatur spesifikasi IEEE 802.3
4,350μH OCL minimum dengan arus bias 8mA
5. Kinerja tinggi untuk penekanan EMI maksimal
6.Desain Desain: 【 XRJB-A60-1-DA1-170 】
Model Produksi 7.Mass: 【 LPJU3101AGNL 】
MAG.REVERSE LATCH,
LED opsional; EMI-finger Opsional.
Deskripsi
Rj45 + USB W / LED W / Filter 10 / 100Mbps 8P 6C Terlindung Thru-Hole, M eeting IEEE 802.3 / af / di
1. Fitur Jenis Produk:
1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)
2. Keterikatan Mekanis:
1) Konfigurasi Jack = 1 x 1
3. Karakteristik Listrik:
1) Terlindung = Ya
4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder
5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB
6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole / Surface Mount
7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack
8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,
Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C
Reflow-Soldering Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS
9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau - 250 ohm resistor
10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
Aplikasi Untuk Pengguna Terminal
Didesain untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. N etworking dan peralatan komunikasi seperti HUB, kartu PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, kotak atasan kompleks, konfigurasi gateway VOIP, Border Gateway Protocol, switch ethernet cepat. ..
