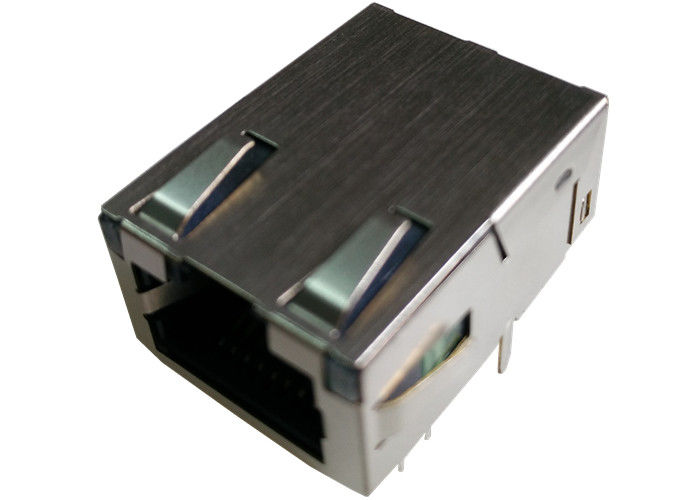

L829-1X1T-ED Gigabit Magjack Ultra Low Profile Rj45 untuk kartu antarmuka jaringan

Detail Cepat

Pulse Jack Low Profile 1x1 Tab-Up

1.RoHS "NL" puncak solder peringkat 260 ° C.
2. Tinggi rendah dan footprint kecil untuk meminimalkan ruang papan

3.Mengatur spesifikasi IEEE 802.3
4,350μH OCL minimum dengan arus bias 8mA
5. Kinerja tinggi untuk penekanan EMI maksimal

6.Model mendesain : 【 L829-1X1T-ED 】

Model Produksi 7.Mass: 【 LPJK7401AONL 】

MAG.REVERSE LATCH,

LED opsional; EMI-finger Opsional.

Deskripsi

Pulse Jack Low Profile 1x1 Tab-Up, M eeting IEEE 802.3 / af / at

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Keterikatan Mekanis:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole / Surface Mount

7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack

8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,

Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C

Reflow-Soldering Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS

9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau - 250 ohm resistor

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN
