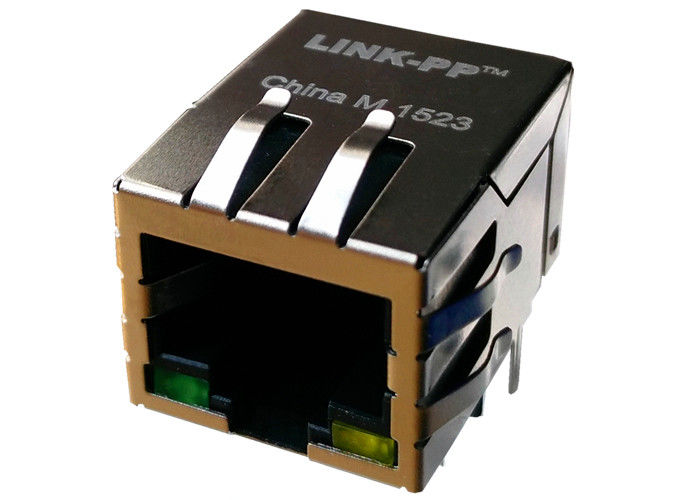

HFJ11-1G02E Magnetic RJ45 Jack Single Port Gigabit FastJack RJ-45 Konektor

HFJ11-1G02E Magnetic RJ45 Jack Tunggal Pelabuhan Gigabit FastJack RJ-45 Konektor

Detail Cepat

1.FastJack ™ Single Port 10/100/1000 BASE-TX RJ-45 Konektor
2. Melalui Lubang
3. Dengan atau Tanpa POE / POE (+)
4.Contact Area: Gold Flash (3U / 6U / 15 / 30U)

5. Model Perancangan : 【HFJ11-1G02E】

6. Model Produksi Massal : 【LPJG0805GFNL】

MAG.REVERSE LATCH,

LED opsional; EMI-finger Opsional.

Deskripsi

Port Tunggal FastJacks ™ Dengan Filter Terpadu yang memenuhi IEEE 802.3 / af / at

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Keterikatan Mekanis:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole / Surface Mount

7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack

8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,

Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C

Reflow-Soldering Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS

9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau - 250 ohm resistor

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikasi Untuk Pengguna Terminal

Didesain untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. N etworking dan peralatan komunikasi seperti HUB, kartu PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, kotak atasan kompleks, konfigurasi gateway VOIP, Border Gateway Protocol, switch ethernet cepat. ..
