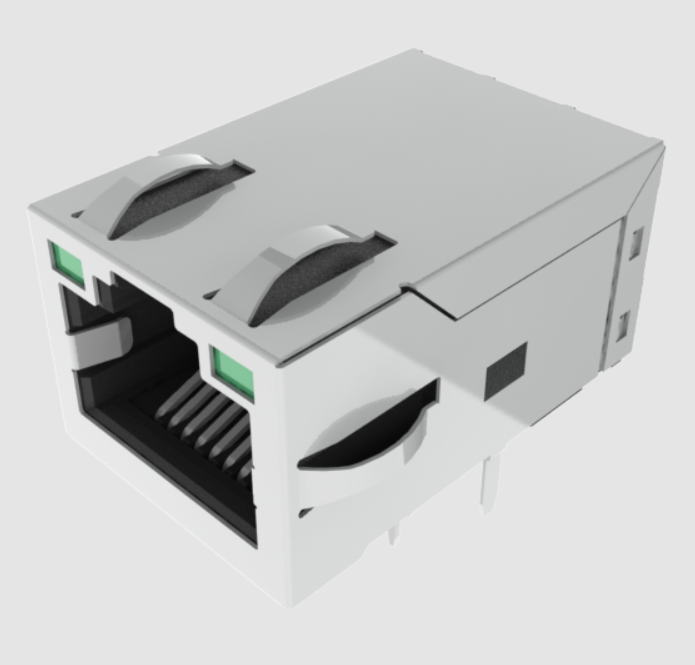

Konektor RJ45 JXF0-2512NL 2.5GBase-T (90W PoE++, Tahan Banting, THR)

Ikhtisar Modul Konektor Terintegrasi JXF0-2512NL

ItuJXF0-2512NLdirancang untuk memenuhi tuntutan ganda yaitu peningkatan bandwidth dan daya perangkat berwatt tinggi di lingkungan industri yang berat. Memenuhi spesifikasi lengkap IEEE 802.3bz dan IEEE 802.3bt, konektor terintegrasi 1x1 RJ45 ini memberikan stabilitasTransmisi Ethernet 2,5 Gbpssekaligus memasok atau menerima hinggaDaya berkelanjutan 90Wlebih dari 4 pasang kabel Kategori.

Untuk menjaga kesetiaan sinyal yang unggul di bawah beban DC yang berat, JXF0-2512NL dilengkapi internalChoke mode umum 3-kawat (3W) ditempatkan secara khusus di sisi PHY. Ini mengisolasi inti tersedak magnetik dari arus bias DC 900mA yang mengalir melalui keran tengah sisi kabel, sehingga sepenuhnya mencegah saturasi inti magnetik. Bertempat di termoplastik UL 94V-0 bersuhu tinggi dengan ekor solder timah matte 3,20 mm, komponen ini memiliki rating penuh untukReflow Lubang Melalui (THR / Pin-in-Paste)perakitan otomatis, mencapaiMSL 1umur simpan dan tahanReflow puncak 260°Cprofil (IPC/JEDEC J-STD-075 Kategori R7).

Fitur Utama:

• Integritas Sinyal 2,5Gbps Berkecepatan Tinggi: Insertion loss dipertahankan di bawah -1,0 dB pada 1–250 MHz, dengan return loss melebihi -20 dB (1–40 MHz) dan -10 dB (100–250 MHz) untuk diagram yang jernih dan tingkat kesalahan bit yang rendah.
• IEEE 802.3bt 90W Pengiriman 4 Pasang: Pin arus tinggi khusus (Pin 15–18) menyalurkan hingga 900mA terus menerus per pasangan loop (total loop 1,8A) langsung ke pasangan kabel.
• Saturasi Nol DC (3W PHY Choke): Memposisikan choke 3-kawat di sisi PHY memastikan penekanan kebisingan mode umum maksimum (CMRR turun hingga -35 dB) tanpa degradasi sinyal akibat DC.
• Diagnostik Dua Warna Terintegrasi: LED anti-paralel kiri dan kanan internal (Hijau @ 568nm / Kuning @ 585nm) yang digerakkan melalui Pin 11–14 memberikan tautan visual/umpan balik aktivitas instan.
• Perlindungan EMI yang Komprehensif: Cangkang paduan tembaga tugas berat denganJari ground EMI Atas & Sampingmemastikan ketahanan sasis yang rendah dan kepatuhan yang kuat terhadap standar FCC Part 68 dan CISPR.

Matriks Spesifikasi Teknis

1. Karakteristik Listrik & RF (@ 25°C, Pengoperasian -40°C hingga +85°C)

*Catatan: Isolasi tegangan tinggi berlaku di seluruh kumparan transformator hanya karena koneksi PoE DC keran tengah langsung.

2. Peringkat Lingkungan, Material & Mekanik

3. Spesifikasi LED Dua Warna Terintegrasi

Dimensi Mekanis & Panduan Pinout (Gambar: JXF0-2512NL)

Dimensi Fisik: 16,80 mm (Lebar) × 25,53 mm (Panjang) × 13,50 mm (Tinggi di atas PCB).

Potongan Panel yang Disarankan: 17,82 mm × 14,01 mm. Orientasi kait:Pengunci (TU).

Kerusakan Pin (18 Pin Listrik + 2 Tab Tanah Pelindung):

• Pin 1 hingga 10 (Keran Sinyal & Tengah, 0,45 × 0,35 mm):
  • Pin 1 & 2: MD1+ / MD1- |Pin 3 & 4: MD2+ / MD2-
  • Pin 5 & 6: MDCT2 / MDCT3
  • Pin 7 & 8: MD3+ / MD3- |Pin 9 & 10: MD4+ / MD4-
• Pin 11 hingga 14 (LED Dua Warna, Kotak 0,50 × 0,50 mm):
  • Pin 11 & 12: LED Kiri (Hijau @ 568nm / Kuning @ 585nm)
  • Pin 13 & 14: LED Kanan (Hijau @ 568nm / Kuning @ 585nm)
• Pin 15 hingga 18 (Input Injeksi Daya PoE, 0,45 × 0,35 mm):
  • Sematkan 15: VDC1+ |Sematkan 16: VDC1-
  • Sematkan 17: VDC2+ |Sematkan 18: VDC2-
  • Penghentian Internal: tutup 4× 22nF, resistor 4× 75Ω, kapasitor isolasi 1nF 2kV ke ground sasis.

Spesifikasi Lubang Bor:

• 14× Lubang Sinyal & PoE: Diameter jadiØ0,89mm.
• 4× Lubang LED: Diameter jadiØ1,02mm.
• 2× Pos Kebuntuan Plastik:Ø1,57mm.
• 2× Pos Pembumian Perisai:Ø3,25mm.

Panduan Referensi Silang & Seleksi Keluarga

Pertanyaan Umum Teknis

Q1: Mengapa JXF0-2512NL memerlukan tersedak 3-kawat (3W) internal di sisi PHY?

J: Saat menyalurkan arus DC kontinu 900mA melalui pasangan kabel, mode umum sisi kabel konvensional tersedak mengalami saturasi DC magnetis yang parah, menurunkan induktansi, dan merusak integritas data multi-gigabit. Menempatkan tersedak 3-kawat di sisi PHY mengisolasi kumparan tersedak dari arus DC searah, memastikan CMRR yang konsisten di semua frekuensi.

Q2: Apa aturan pengujian isolasi untuk JXF0-2512NL selama pengujian Hi-Pot produksi?

J: Peringkat isolasi dielektrik 2250 VDC berlaku secara ketat di seluruh transformator (Pri:Sec). Jangan pernah menerapkan potensial uji tegangan tinggi antara kontak kabel RJ45 dan pin PoE sisi PCB (Pin 15–18), karena saluran listrik ini langsung disalurkan ke keran pusat transformator.

Q3: Dapatkah JXF0-2512NL dirakit menggunakan oven reflow SMD standar?

J: Ya. Komponen tersebut sepenuhnya memenuhi syarat Through-Hole Reflow (THR/Pin-in-Paste). Dengan peringkat MSL 1 dan klasifikasi J-STD-075 R7, produk ini tahan terhadap suhu puncak bodi reflow bebas timbal hingga 260°C tanpa risiko plastik melepuh atau pin tidak sejajar.
