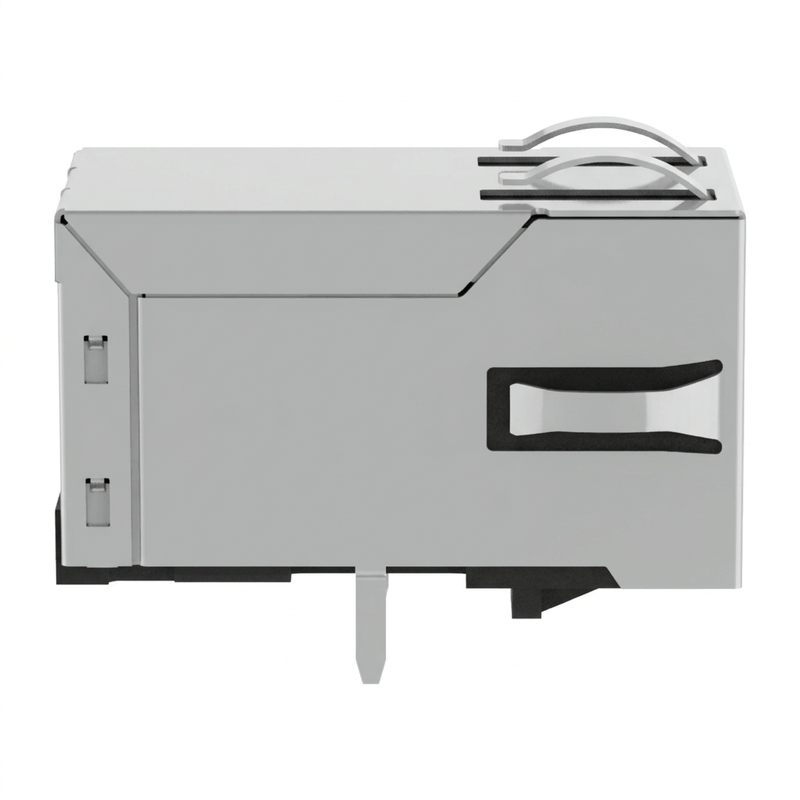

JXF0-1010NL Through-Hole Reflow RJ45 Connector dengan 1000BASE-T Magnetics

ItuJXF0-1010NLadalah 1×1Konektor magnetik terintegrasi 1000Base-T RJ45dari seri PulseJack JX0. Ini menggabungkan antarmuka Ethernet 8P8C dengan transformator isolasi 1:1 terintegrasi dan tersedak mode umum jalur sinyal 2W dalam paket tab-up berpelindung, sudut kanan. Modelnya punyatidak ada LED dan tidak ada PoE yang didukung, sehingga cocok untuk peralatan Gigabit Ethernet yang memerlukan antarmuka RJ45 yang disederhanakan dan hanya data. Seri JX0 dirancang untukPengoperasian suhu industri −40°C hingga +85°Cdan mendukungreflow melalui lubang (THR)pengolahan.

Ikhtisar Jack Magnetik JXF0-1010NL Gigabit RJ45

ItuJXF0-1010NLadalah konektor Gigabit RJ45 port tunggal kokoh yang mengintegrasikan transformator isolasi internal, terminasi impedansi, dan aTersedak mode umum jalur sinyal 2 kabel (2W).menjadi faktor bentuk yang sesuai dengan FCC Bagian 68. Memenuhi semua spesifikasi IEEE 802.3ab, konektor ini menyediakan transmisi 1 Gbps tanpa kompromi untuk pengontrol logika terprogram (PLC), robotika pabrik, PC industri, dan instrumentasi pengujian optik.

Dengan menghilangkan LED dan pin PoE terintegrasi, JXF0-1010NL menyediakan ultra-bersihJejak PCB 10-pin. Arsitektur ini mengurangi kapasitansi parasit, menghilangkan cross-talk optik untuk penutup yang menggunakan pipa lampu panel depan, dan membiarkan lapisan PCB bagian dalam terbuka untuk bidang tanah kontinu dan mengoptimalkan perutean diferensial 100Ω. Dibuat dari termoplastik UL 94V-0 suhu tinggi dengan ekor solder timah matte 3,20 mm, konektor ini dirancang khusus untukReflow Lubang Melalui (THR / Pin-in-Paste)jalur penyolderan otomatis, menghilangkan tahapan penyolderan gelombang sekunder saat rapatIPC/JEDEC J-STD-075 (Kategori R7, puncak 260°C)standar.

Fitur Utama dari ICM RJ45 Industri JXF0-1010NL:

1. Magnet Terintegrasi 1000Base-T

JXF0-1010NL ditentukan untukEthernet Gigabit 1000Base-Tdan menggabungkan empat saluran transformator 1:1 untuk empat pasangan Ethernet diferensial. Skema internal menunjukkan empat jalur transformator simetris antara sisi PCB dan sisi kabel.

2. Tidak Ada Konfigurasi LED

JXF0-1010NL berisitidak ada LED terintegrasi. Hal ini berguna jika indikasi Tautan/Aktivitas ditangani melalui pipa lampu eksternal, indikator panel depan, antarmuka perangkat lunak, atau tidak diperlukan.

Konfigurasi tanpa LED juga mengurangi jumlah pin konektor dibandingkan dengan versi LED yang sesuai JXF0-1011NL.

3. Antarmuka Data Non-PoE

Tabel data pabrikan menentukanPoE yang didukung: Tidakuntuk JXF0-1010NL. Berbeda dengan versi PoE JXF0-1012NL 90W, model ini ditujukan untuk konektivitas data Ethernet tanpa jalur daya PoE.

4. Isolasi Trafo 2250 VDC

JXF0-1010NL ditentukan denganIsolasi trafo 2250 VDC / 60 detik. Peringkat isolasi berlaku di seluruh penghalang isolasi transformator seperti yang dinyatakan dalam lembar data pabrikan.

5. Kisaran Suhu Industri

Kisaran suhu pengoperasian yang ditentukan adalah−40°C hingga +85°C, mendukung peralatan Ethernet yang digunakan di lingkungan industri dan suhu tinggi.

6. Jari EMI di Atas dan Samping

Perisai terintegrasi digabungkanjari EMI atas dan samping, menyediakan antarmuka pelindung logam yang ditentukan ke penutup peralatan. Pabrikan mengidentifikasi pelindung tersebut sebagai paduan tembaga berlapis nikel.

7. Kompatibel dengan THR / Pin-in-Paste

Seri JX0 dirancang untukReflow Melalui Lubang (THR)pengolahan. Pabrikan juga menetapkan pengujian kemampuan solder J-STD-002 dan klasifikasi J-STD-075 R7 dengan spesifikasi solder gelombang tembus maksimum 260°C.

Spesifikasi RJ45 Melalui Lubang Reflow JXF0-1010NL

Lembar Data JXF0-1010NL - Tata Letak & Skema PCB yang Direkomendasikan

Spesifikasi Listrik @25℃:

Arsitektur Magnetik Internal JXF0-1010NL

▶ Skema internal terdiri dari empatsaluran transformator 1:1. Setiap pasangan Ethernet melewati transformator terintegrasi dan aTersedak mode umum 2W terletak di jalur sinyal/kabel.

▶Versi tanpa LED juga mengintegrasikan jaringan terminasi yang terdiri dariResistor 4 × 75 Ω dan kapasitor 1000 pF / 2 kV, seperti yang ditunjukkan pada skema pabrikan.

▶ Ini berarti insinyur tidak perlu mereproduksi trafo lengkap dan struktur tersedak mode umum sebagai komponen magnetik terpisah pada PCB.

Pinout JXF0-1010NL

JXF0-1010NL menggunakan compactKonfigurasi 10 pin sinyaltanpa tambahan pin LED atau PoE yang ditemukan pada varian lain.

Skema internal mengkonfirmasi empat saluran transformator diferensial dan koneksi terminasi pin-10.

Konsep Konfigurasi Pin

SISI PCB 10 8 6 4 2 9 7 5 3 1 10 → GND 9 → TRD4- 8 → TRD4+ 7 → TRD3- 6 → TRD3+ 5 → TRD2- 4 → TRD2+ 3 → TRD1- 2 → TRD1+ 1 → CT1

Selalu verifikasi penomoran pin terhadap gambar mekanis yang dikontrol sebelum pelepasan PCB.

Pertanyaan Umum Teknis

Q1: Dapatkah saya menempatkan JXF0-1010NL ke dalam tapak 18-pin yang dirancang untuk JXF0-1012NL?

J: Ya. Garis besar fisik, pasak pemandu, dan 10 pin sinyal (Pin 1–10) memiliki dimensi yang identik di seluruh rangkaian JXF0. Jika papan Anda memiliki master tapak 18 lubang, JXF0-1010NL akan disolder ke tempatnya dengan sempurna, membiarkan lubang LED (Pin 11–14) dan PoE (Pin 15–18) kosong.

Q2: Mengapa memilih JXF0-1010NL daripada JXF0-1011NL dengan LED bawaan?

J: Selain biaya komponen yang lebih rendah, JXF0-1010NL dipilih ketika:

1. Peralatan menggunakan pipa lampu akrilik khusus yang dipasang pada bezel depan logam.
2. Produk beroperasi di ruangan gelap optik atau ruangan sensor penglihatan yang polusi cahaya LEDnya harus nol.
3. Perancang ingin meminimalkan kemacetan perutean PCB dan menghilangkan kemungkinan gangguan gangguan dari sinyal digital LED yang beralih cepat menjadi jejak PHY berkecepatan tinggi.

Q3: Apakah JXF0-1010NL mendukung reflow bebas timah (Pin-in-Paste)?

J: Ya. Sesuai dengan IPC/JEDEC J-STD-020 MSL 1 dan J-STD-075 Kategori R7, housing suhu tinggi tahan terhadap profil penyolderan reflow penuh dengan suhu puncak hingga 260°C.
