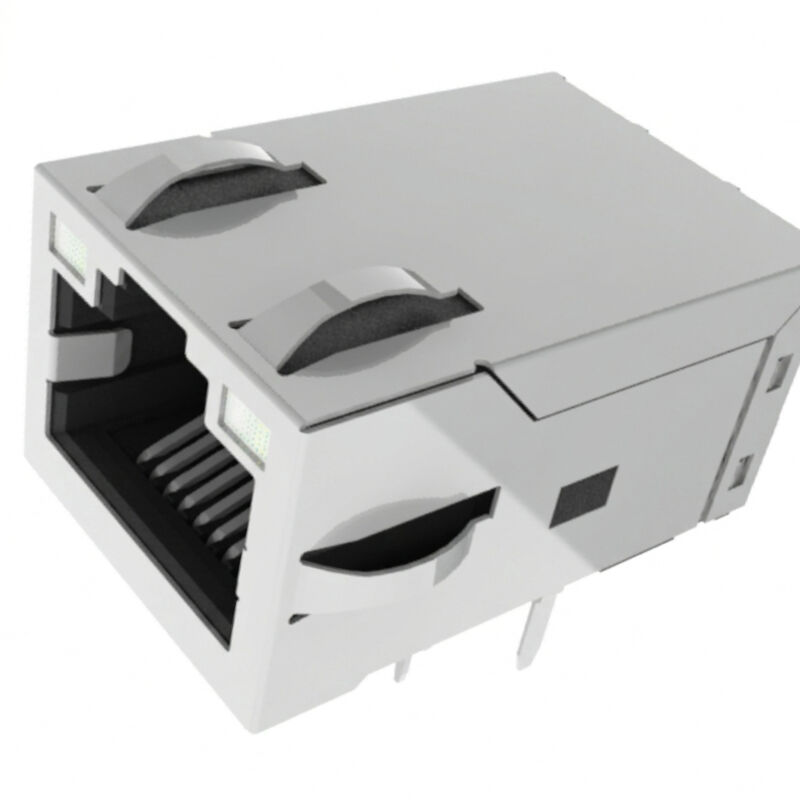

JXF0-1011NL Through-hole Reflow RJ45 Gigabit MagJack Dengan Isolasi 2250VDC

JXF0-1011NL

 adalah Modul Konektor Terintegrasi (ICM) RJ45 Gigabit port tunggal yang kokoh, dirancang untuk komputasi industri tertanam, pengontrol logika terprogram (PLC), robotika pabrik, dan instrumentasi presisi. Memenuhi spesifikasi IEEE 802.3 penuh, modul ini mengintegrasikan transformator isolasi 1:1, terminasi mode umum, dan choke mode umum jalur sinyal 2-kawat (2W) ke dalam jejak yang sesuai dengan FCC.Dilengkapi dengan LED dwarna Hijau/Kuning ganda

, JXF0-1011NL menyediakan diagnostik tautan, kecepatan, dan aktivitas waktu nyata tanpa pipa cahaya eksternal. Dibangun dari termoplastik UL 94V-0 suhu tinggi, konektor ini secara khusus direkayasa untuk jalur perakitan SMT Through-Hole Reflow (THR / Pin-in-Paste). Dengan peringkat MSL 1 dan sertifikasi J-STD-075 R7 (puncak reflow 260°C), modul ini menghilangkan penyolderan gelombang sekunder, mengurangi cacat perakitan dan waktu siklus.Sorotan Arsitektur Utama:Isolasi 2250VDC Primer-ke-Sekunder Sejati

: Karena ini adalah arsitektur data murni (Non-PoE), isolasi dielektrik lengkap dipertahankan di seluruh rakitan magnetik, melindungi transceiver PHY dari lonjakan medan.

• LED Diagnostik Dwi-Warna Ganda: LED dua arah kiri dan kanan (hijau 568nm / kuning 585nm) memungkinkan indikasi status multi-status yang digerakkan oleh Pin 11–14 khusus.
• Redaman Frekuensi Tinggi Rendah: Kerugian penyisipan superior (-1.5 dB maks hingga 125MHz) dan kerugian pengembalian (-16 dB min @ 1–40MHz) menjamin diagram mata yang bersih dan tingkat kesalahan paket yang rendah.
• Konstruksi THR Siap SMT: Ekor solder timah matte 3,20 mm memungkinkan penyolderan reflow paste-in-hole otomatis, sesuai dengan persyaratan pengisian barrel IPC-A-610 Kelas 3.
• Spesifikasi Teknis ICM JXF0-1011NL1. Kinerja RF Frekuensi Tinggi (@ 25°C, Operasi -40°C hingga +85°C)

Metrik

2. Mekanik Konektor RJ45 JXF0-1011NL

Dimensi Mekanis & Panduan Pinout:

Garis Besar Fisik

: 16,80 mm (Lebar) × 25,53 mm (Panjang) × 13,50 mm (Tinggi di atas PCB).

• Potongan Panel yang Disarankan: 17,82 mm × 14,01 mm. Orientasi kait:
• Kait-Terkunci.Penugasan Pin (14 Pin Elektrikal + 2 Tab Pelindung)JXF0-1011NL termasuk dalam platform JX0
• Pin 1Ø0,89 mm
  • Pin 2 & 3: TRD1+ / TRD1-
  • Pin 4 & 5: TRD2+ / TRD2-
  • Pin 6 & 7: TRD3+ / TRD3-
  • Pin 8 & 9: TRD4+ / TRD4-
  • Pin 10: Terminasi sasis Bob Smith (terisolasi melalui kapasitor 1000pF / 2kV dan resistor 4× 75Ω)
  • Pin 11 & 12: Menggerakkan LED Dwi-Warna Kiri (Anti-paralel: Pin 11+/12- = Hijau; Pin 12+/11- = Kuning)
  • Pin 13 & 14: Menggerakkan LED Dwi-Warna Kanan (Anti-paralel: Pin 13+/14- = Hijau; Pin 14+/13- = Kuning)
  • Spesifikasi Lubang Bor:
• 10× Lubang Sinyal: Diameter jadi Ø0,89 mm
• •  (Diameter pad: Ø1,40 mm direkomendasikan).4× Lubang LED: Diameter jadi Ø1,02 mm
  • .2× Pasak Penyangga Plastik: JXF0-1011NL termasuk dalam platform JX0
  • .2× Tiang Grounding Pelindung: JXF0-1011NL termasuk dalam platform JX0
  • .Pemrosesan THR / Pin-in-Paste:JXF0-1011NL termasuk dalam platform JX0

Pin-in-Paste / Through-Hole Reflow

.Proses perakitan yang didukung meliputi:  Pin-in-Paste / THR dan penyolderan gelombang.

Produsen menentukan J-STD-020 Level 1 dan J-STD-075 R7, termasuk kondisi solder gelombang maksimum 260°C.Pertanyaan yang Sering Diajukan: Q1: Bagaimana cara menyambungkan GPIO mikrokontroler untuk menggerakkan LED dwarna pada Pin 11–14?

A: LED internal disambungkan secara anti-paralel. Sambungkan Pin 11 dan Pin 12 ke dua GPIO push-pull terpisah dengan resistor pembatas arus (misalnya, 150Ω–330Ω untuk VCC 3,3V). Mengatur GPIO_A HIGH dan GPIO_B LOW akan menyalakan Hijau (568nm); mengatur GPIO_A LOW dan GPIO_B HIGH akan menyalakan Kuning (585nm). Mengatur keduanya LOW atau HIGH akan mematikan LED.

Q2: Bisakah JXF0-1011NL dipasang pada jejak PCB yang dirancang untuk JXF0-1012NL?

A: Ya. Jejak JXF0-1012NL memiliki 18 lubang (10 sinyal + 4 LED + 4 PoE). JXF0-1011NL sejajar dengan 10 lubang sinyal dan 4 lubang LED, menyisakan 4 lubang PoE (Pin 15–18) tidak terisi sama sekali.

Q3: Mengapa JXF0-1011NL memiliki choke 2-kawat alih-alih choke 3-kawat?

A: Karena tidak ada arus bias DC PoE di JXF0-1011NL, choke jalur sinyal 2-kawat di sisi kabel memberikan redaman mode umum yang simetris tanpa kapasitansi liar atau kerugian penyisipan yang terkait dengan belitan tap pusat PoE ketiga.
