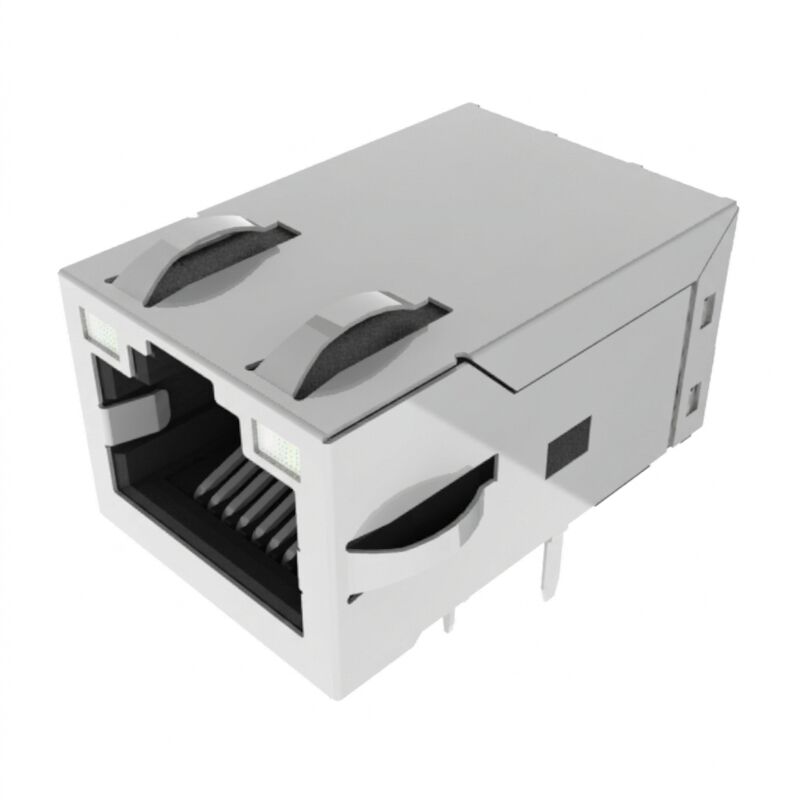

JXF0-5011NL 5GBase-T Industrial THR RJ45 PulseJack (LED, Non-PoE, 2250 VDC)

Gambaran Umum MagJack 5GBase-T Port Tunggal

The JXF0-5011NL adalah Integrated Connector Module (ICM) Gigabit PulseJack port tunggal kelas industri yang dirancang untuk aplikasi Ethernet yang kuat dan bandwidth tinggi yang beroperasi hingga 5GBase-T (5 Gbps). Dibangun secara ketat sesuai standar IEEE 802.3, JXF0-5011NL mengintegrasikan magnetik berkinerja tinggi, transformator isolasi, dan choke mode umum jalur sinyal 2-kawat (2W) ke dalam faktor bentuk yang ringkas.

Menampilkan LED dwarna Hijau-Kuning / Hijau-Kuning, konektor non-PoE ini memberikan umpan balik visual tautan/aktivitas multi-status waktu nyata tanpa memerlukan pipa cahaya eksternal. Dibangun dengan termoplastik UL 94V-0 suhu tinggi dan ekor berlapis timah 3,20 mm, JXF0-5011NL sepenuhnya memenuhi syarat untuk jalur produksi Through-Hole Reflow (THR / Pin-in-Paste), mencapai peringkat masa pakai lantai MSL 1 tidak terbatas dan toleransi guncangan/getaran yang luar biasa di seluruh rentang operasi -40°C hingga +85°C .

Sorotan Arsitektur Utama

• Dioptimalkan untuk Kecepatan Data 5Gbps: Integritas sinyal superior yang menampilkan kehilangan penyisipan minimal (-1,0/-1,5 dB maks) dan kehilangan pengembalian pita lebar melebihi -24dB (1–40MHz) dan -14dB (100–250MHz).
• LED Diagnostik D-Warna Ganda: LED dwarna terintegrasi kiri dan kanan (Hijau @ 568nm / Kuning @ 585nm) yang digerakkan oleh 4 pin through-hole khusus (Pin 11–14).
• Isolasi Galvanik 2250VDC yang Kuat: Isolasi primer-ke-sekunder penuh (Pri:Sec) dipertahankan di seluruh rakitan transformator internal untuk keselamatan sistem yang komprehensif (UL 62368-1 File E216117).
• Choke Jalur Sinyal 2W Terintegrasi: Dikonfigurasi secara khusus untuk jalur data murni untuk memberikan penekanan kebisingan mode umum yang ditingkatkan (CMRR > -35dB @ 10–125MHz) tanpa batasan bias DC dari PoE.
• Siap untuk Manufaktur Pin-in-Paste: Menghilangkan proses penyolderan gelombang sekunder; sepenuhnya sesuai dengan IPC/JEDEC J-STD-075 (Kategori R7, ketahanan suhu puncak 260°C).

Datasheet RJ45 JXF0-5011NL - Mekanik dan Skema

Spesifikasi Teknis Konektor RJ45 Terintegrasi dengan LED

A. Peringkat Lingkungan & Keselamatan

B. Kinerja RF Frekuensi Tinggi (@ 25°C, Operasi -40°C hingga +85°C)

C. Konstruksi Mekanik & Pelapisan

D. Spesifikasi LED D-Warna Terintegrasi

Jejak PCB dan Dimensi Mekanik

JXF0-5011NL menggunakan konstruksi through-hole sudut kanan dengan jejak yang ringkas.

Nilai mekanik penting meliputi:

Desain Mekanik dan Lingkungan

• JXF0-5011NL dirancang untuk peralatan Ethernet industri dan beroperasi dari -40°C hingga +85°C.
• Seri JX0 menggunakan housing termoplastik berperingkat UL94 V-0 atau lebih baik, kontak perunggu fosfor dengan pelapisan emas, dan pelindung paduan tembaga berlapis nikel.
• Seri ini juga menggunakan struktur mekanik pengunci yang kuat dan mendukung pemrosesan reflow through-hole.

Kepatuhan dan Bahan

JXF0-5011NL mematuhi RoHS.

Spesifikasi pabrikan mengidentifikasi:

• Housing termoplastik, UL94 V-0 atau lebih baik
• Kontak perunggu fosfor
• Pelapisan kontak emas 30µin
• Pelapisan bawah nikel minimal 30µin
• Pelapisan ekor solder timah matte minimal 100µin
• Pelindung paduan tembaga berlapis nikel
• Kepatuhan RoHS
• Kepatuhan solderabilitas J-STD-002
• Tingkat 1 J-STD-020
• R7 J-STD-075, kondisi penyolderan gelombang maksimum 260°C

Aplikasi Khas JXF0-5011NL THR RJ45 PulseJack

1. Peralatan Ethernet Kecepatan Tinggi 5G

• Sakelar Ethernet 5G
• Gerbang jaringan 5G
• Peralatan Ethernet berkecepatan tinggi
• Peralatan antarmuka jaringan
• Sistem Ethernet tertanam
• Terminal jaringan berkecepatan tinggi

2. Ethernet Industri

• Sakelar Ethernet Industri
• Gerbang Ethernet Industri
• Peralatan komunikasi PLC
• Pengontrol Industri
• Peralatan jaringan Industri
• Terminal komunikasi Industri

3. Edge Computing dan IoT Industri

• Gerbang edge computing
• Gerbang IoT Industri
• Pengontrol jaringan tertanam
• Peralatan komunikasi IIoT
• Perangkat jaringan tepi
• Sistem akuisisi data Industri

4. Peralatan Jaringan Ringkas

• Perangkat jaringan
• Platform komputasi tertanam
• Papan komunikasi Industri
• Peralatan akses Ethernet
• Papan antarmuka jaringan ringkas

Pertanyaan yang Sering Diajukan

Q1: Bisakah JXF0-5011NL dipasang pada jejak PCB yang dirancang untuk JXF0-5012NL?

A: Ya. Jejak PCB JXF0-5012NL mencakup 14 lubang data/LED ditambah 4 lubang PoE tambahan (Pin 15–18). Karena JXF0-5011NL hanya kekurangan 4 pin PoE ini, ia dapat secara fisik masuk ke jejak 5012NL tanpa modifikasi, asalkan sirkuit PoE yang tidak terpakai di papan tetap tidak diberi daya.

Q2: Apa keuntungan choke 2-kawat (2W) dibandingkan choke 3-kawat (3W) di JXF0-5011NL?

A: Dalam desain non-PoE, tidak ada arus DC kontinu tinggi yang melewati keran tengah. Choke sinyal 2-kawat pada jalur kabel/sinyal memberikan transparansi sinyal mode diferensial yang unggul dan redaman mode umum yang simetris tanpa parasit kapasitif tambahan yang diperkenalkan oleh kawat keran ketiga.

Q3: Apakah isolasi 2250VDC berlaku di semua kontak pada JXF0-5011NL?

A: Ya. Berbeda dengan modul yang mendukung PoE di mana jalur daya PoE melewati transformator sinyal, JXF0-5011NL menyediakan penghalang isolasi dielektrik 2250 VDC yang tidak terputus antara seluruh primer (sisi kabel) dan sekunder (sisi PHY), sepenuhnya sesuai dengan persyaratan isolasi keselamatan IEEE 802.3 dan UL 62368-1.

Q4: Bagaimana cara kerja LED dwarna pada Pin 11/12 dan 13/14?

A: LED internal adalah dioda dwarna anti-paralel. Untuk menyalakan Hijau (568nm), berikan polaritas maju (+ pada Pin 11, - pada Pin 12). Untuk menyalakan Kuning (585nm), cukup balik polaritasnya (+ pada Pin 12, - pada Pin 11).
