Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: JXF0-5012NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 40 pcs
Harga: $1.7
Kemasan rincian: Baki
Waktu pengiriman: Dalam Stok Dikirim Dalam 1-2 minggu
Syarat-syarat pembayaran: L/C,D/A,T/T,D/P
Menyediakan kemampuan: 5kk/bulan
Nomor Bagian: |
JXF0-5012NL |
Keluarga produk: |
PulseJack JXF0 |
Konfigurasi Port: |
1×1, Pelabuhan Tunggal |
Kecepatan Data: |
5GBase-T |
Konfigurasi LED: |
Hijau-Kuning / Hijau-Kuning |
Konfigurasi PoE: |
PoE 4 pasang |
Arus POE: |
maks 900 mA. |
Peringkat Daya PoE: |
90 w |
EMI tersedak: |
3 W, Sisi PHY |
Emi Fingers: |
Atas & Samping |
Pemasangan: |
Melalui lubang |
Perakitan: |
Kompatibel dengan Reflow melalui lubang |
Nomor Bagian: |
JXF0-5012NL |
Keluarga produk: |
PulseJack JXF0 |
Konfigurasi Port: |
1×1, Pelabuhan Tunggal |
Kecepatan Data: |
5GBase-T |
Konfigurasi LED: |
Hijau-Kuning / Hijau-Kuning |
Konfigurasi PoE: |
PoE 4 pasang |
Arus POE: |
maks 900 mA. |
Peringkat Daya PoE: |
90 w |
EMI tersedak: |
3 W, Sisi PHY |
Emi Fingers: |
Atas & Samping |
Pemasangan: |
Melalui lubang |
Perakitan: |
Kompatibel dengan Reflow melalui lubang |
Apa konektor JXF0-5012NL dan apa spesifikasi utamanya?

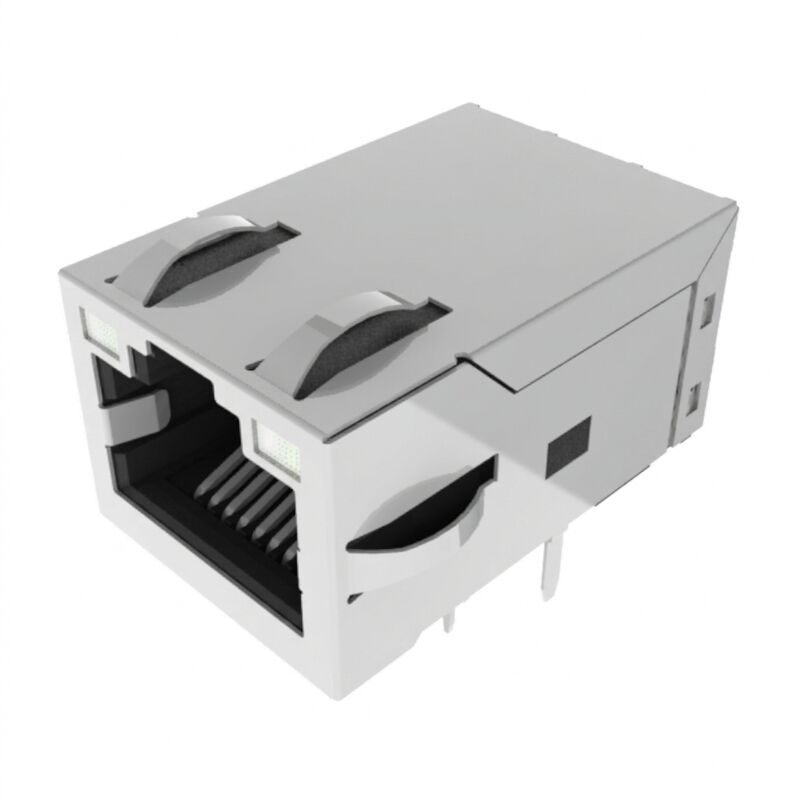

PeraturanJXF0-5012NLadalah konektor RJ45 terintegrasi industri yang tangguh (ICM/MagJack).5GBase-T(5 Gbps) Ethernet kecepatan tinggi dan memberikan90W 4-Pair PoE++spesifikasi utama termasuk suhu operasi industri-40°C sampai +85°C,2250 VDCisolasi galvanik (sisi trafo), LED berwarna hijau/kuning ganda, danPin-in-Paste / Through-Hole Reflow (THR)kompatibel dengan Top & Sides EMI jari pegas.
JXF0-5012NL adalah kelas industri, single-port Gigabit PulseJac Integrated Connector Module (ICM) yang dirancang khusus untuk aplikasi tertanam bertenaga tinggi yang menuntut bandwidth.Mendukung kecepatan Ethernet 5GBase-T sepenuhnya di bawah IEEE 802.3 spesifikasi, konektor ini menggabungkan magnetik internal, 3-kabel PHY sisi common mode chokes,dan terminasi daya tinggi langsung yang mampu memberikan hingga 90W (900mA terus menerus @ 57VDC lebih dari 4 pasang) untuk IEEE 802Perangkat PoE++ Tipe 4.3bt.
Dirancang untuk penyebaran yang kuat di lingkungan yang ekstrim, JXF0-5012NL beroperasi di kisaran suhu -40 °C hingga +85 °C.Rumah khusus dan konstruksi pin memungkinkan melalui lubang reflow (THR / Pin-in-Paste) pemrosesan, mengurangi biaya perakitan PCB dengan menghilangkan operasi pengelasan sekunder manual sambil mencapai umur simpan MSL 1 dan retensi mekanis yang tinggi.
| Parameter | Spesifikasi | Standar / Kondisi |
| Suhu operasi | -40°C sampai +85°C | Full rated current & bandwidth |
| Suhu penyimpanan | -40°C sampai +85°C | Tidak dipasang / Dalam kemasan |
| Resistensi Dielektrik (Isolasi) | 2250 VDC / 60 detik | Primary ke Sekunder (hanya Transformer) |
| Peringkat mudah terbakar | UL 94V-0 atau lebih baik | Perumahan termoplastik |
| Tingkat Sensitivitas Kelembaban (MSL) | MSL 1 (Penggunaan tanpa batas) | IPC / JEDEC J-STD-020 |
| Kepatuhan Keamanan | UL 62368-1 (File E216117) | Standar Teknologi Informasi/Audio-Video |
| Metrik | Jangkauan Frekuensi | Nilai (Harga Batas) |
| Tingkat Data | Ethernet Baseband | 5GBase-T (IEEE 802.3) |
| Induktansi sirkuit terbuka (OCL) | 100 kHz, 0,1 mA | 180 μH Min (Lapisan data tercantum sebagai 180mH) |
| Kerugian Penempatan (Max) | 1.0 MHz 125 / 250 MHz | -1,0 dB / -1,5 dB |
| Kembali kerugian (Min) |
1 MHz 40 MHz 40 MHz 100 MHz 100 MHz 250 MHz |
-24 dB -19 dB -14 dB (rumus: -20+[12.5×log10(f/40MHz)]) |
| Crosstalk (Jenis) |
10 MHz 125 MHz 125 MHz 250 MHz |
-30 dB -20 dB |
| Penolakan Mode Umum (Min) |
10 MHz 125 MHz 125 MHz 250/400 MHz |
-35 dB -30 dB / -25 dB |
| EMI Choke Topology | Magnetik internal | 3-Wire (3W), Sisi PHY |
| Parameter | Spesifikasi | Catatan |
| Dukungan Kelas PoE | IEEE 802.3bt Tipe 4 (PoE++) | Arsitektur Daya 4 Pasangan |
| Arus maksimum | 900 mA Kontinyu | Per 2 pasang (Total 1,8A loop) |
| Rating Daya Kontinyu | 90 W @ 57 VDC | Kualifikasi tugas terus menerus |
| PoE Dedicated Pin | Pin 15, 16, 17, 18 | Terisolasi dari jalur PHY tegangan rendah internal |
| komponen | Bahan | Plating / Finish |
| Terminal Kontak | Fosfor Perunggu | 30 μ-inci (0,76 μm) Emas lebih dari 30 μ-inci min Nikel |
| Solder Tails | Fosfor Perunggu | 100 μ-inch min 100% Mat Tin |
| Kerang Perisai | Paduan tembaga | Nikel dilapisi dengan atas & sisi tanah jari |
| Rekomendasi PCB Finish | FR4 | HASL (Kompatibel dengan ENIG, OSP) |
JXF0-5012NL mengintegrasikan 18 pin fungsional ditambah 2 tiang penahan tanah mekanis:
Tata letak lubang PCB (sisi komponen)Pemandangan):
[12Aku tidak tahu.11] (Ke kiriLED) [14Aku tidak tahu.13] (Benar.LED)
[10Aku tidak tahu.8Aku tidak tahu.6Aku tidak tahu.4Aku tidak tahu.2]<-SinyalBaris[9Aku tidak tahu.7Aku tidak tahu.5Aku tidak tahu.3Aku tidak tahu.1]
[18Aku tidak tahu.16]<-Dedikasi90W PoE Pins
[17Aku tidak tahu.15]
(Tab Perisai) (Tab Perisai)Pin 1 ¢ 10 (Sinyal & Pusat Taps):
Pin 11 ′14 (LED Berwarna Dua):
Pins 15?? 18 (Input Power Injection PoE):
Ya, JXF0-5012NL adalah versi PoE 4 pasang dengan 900 mA dan 90 W.Produsen mencantumkan konfigurasi ini sebagai900mA - 90W 4 Pasangan.
| Parameter PoE | JXF0-5012NL |
|---|---|
| Dukungan PoE | Ya, aku tahu. |
| Konfigurasi Pasangan | 4 pasang |
| Arus maksimum | 900 mA |
| Kekuatan nominal | 90 W |
| EMI Choke | 3 W, sisi PHY |
Rating 90 W adalah perbedaan penting dari antarmuka PoE RJ45 non-PoE standar dan daya rendah.
JXF0-5012NL adalahKonektor RJ45 terintegrasi yang mampu PoE, bukan modul konversi daya PoE lengkap.
Desain PoE yang lengkap masih membutuhkan:
Oleh karena itu, kapasitas konektor 90 W tidak harus ditafsirkan berarti bahwa setiap sistem yang menggunakan komponen ini dapat secara otomatis memberikan 90 W ke perangkat bertenaga.
A: Ya. Rasio magnetik internal dan trafo (1: 1) memenuhi spesifikasi IEEE 802.3 di 1Gbps, 2.5Gbps, dan 5Gbps. Ini akan bernegosiasi otomatis dan beroperasi dengan lancar pada tingkat data yang lebih rendah.
A: Dalam konektor non-PoE murni (misalnya, JXF0-5010NL), isolasi 2250VDC sepenuhnya ada antara pin RJ45 sisi kabel dan semua pin sisi PCB.kabel bertenaga tinggi khusus terhubung langsung ke keran pusat untuk injeksi PoE (Pins 15 ¢ 18)Oleh karena itu, perlindungan kerusakan galvanik tegangan tinggi dipertahankan secara ketat di seluruh kumparan sinyal trafo, bukan melalui jalur DC injeksi PoE.
A: Membawa 900mA per pasangan memperkenalkan arus DC modus umum yang berat.Menempatkan 3-kawat common mode choke di sisi PHY memastikan penghapusan noise common-mode tanpa menjalankan arus PoE DC berat langsung melalui gulungan choke, menghindari kejenuhan inti dan degradasi sinyal.
A: LED hijau mencapai puncaknya pada 568nm dan kuning pada 585nm. Arus terus menerus DC maksimum adalah 150mA, disipasi daya maksimum adalah 100mW dan tegangan pemutusan terbalik maksimum (Vr)) adalah 5,0V. Kecerahan cahaya yang khas adalah 812 mcd pada 20mA.
A: Ya. Menurut J-STD-075 rating R7 dan J-STD-002, komponen ini mendukung pengelasan gelombang standar dengan suhu prapanas hingga 260 °C tanpa penyimpangan plastik atau degradasi kontak.
