Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO

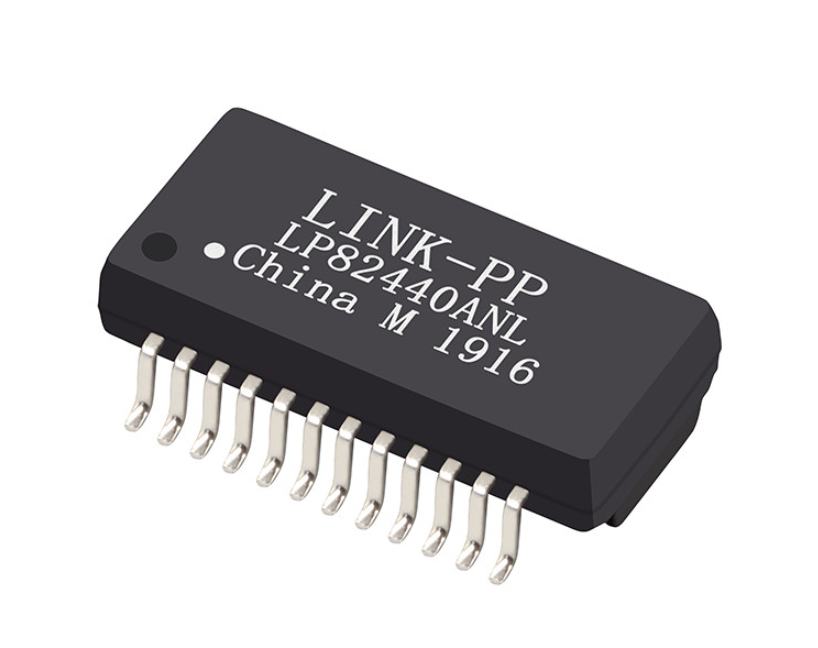

Nomor model: LP82440ANL
Dokumen: LP82440ANL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50 buah
Harga: $ 0.34
Kemasan rincian: Kumparan
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: L/C,D/A,D/P,T/T,Western Union
Menyediakan kemampuan: 5kk/bulan
Nomor Bagian: |
LP82440ANL |
OCL: |
350 μH mnt |
DCR: |
maks |
Hi-Pot: |
1500 VRM |
Kecepatan Data: |
1000base-t |
Jumlah Saluran/Pelabuhan: |
Lajang |
PoE: |
PoE |
Tipe Pemasangan: |
smt |
Turn Rasio: |
1:1 |
Kisaran Suhu Pengoperasian: |
-40°C hingga +85°C |
Nomor Bagian: |
LP82440ANL |
OCL: |
350 μH mnt |
DCR: |
maks |
Hi-Pot: |
1500 VRM |
Kecepatan Data: |
1000base-t |
Jumlah Saluran/Pelabuhan: |
Lajang |
PoE: |
PoE |
Tipe Pemasangan: |
smt |
Turn Rasio: |
1:1 |
Kisaran Suhu Pengoperasian: |
-40°C hingga +85°C |
| Parameter | Spesifikasi | Manfaat Rekayasa |
|---|---|---|
| Kecepatan Ethernet | 1000 BASE-T (Gigabit Ethernet) | Sepenuhnya sesuai dengan transceiver gigabit IEEE 802.3 |
| Tinggi Komponen | Maksimum 4,0 mm (Profil Ultra-Rendah) | Ideal untuk backplane, kartu anak PCIe tipis, dan sistem blade |
| Kompatibilitas PoE | PoE / PoE+ Mampu | Keran tengah sisi jalur (MCT1–MCT4) khusus untuk ekstraksi daya DC |
| Suhu Operasional | -40°C hingga +85°C (Industri Sejati) | Pengoperasian yang terjamin di lingkungan industri tertutup yang tidak berventilasi |
| Rasio Ternyata | 1CT : 1CT ±5%(Semua 4 Saluran) | Pencocokan simetris untuk PHY mode tegangan dan mode arus |
| Induktansi (OCL) | 350 µH Menit.(@ 100 kHz, 100 mV, 8 mA DC) | Mencegah kejenuhan inti di bawah ketidakseimbangan arus DC saluran |
| Kerugian Penyisipan | -1,0 dB Maks. (1 ~ 100MHz) | Throughput daya yang unggul dan margin jangkauan kabel yang lebih panjang |
| Induktansi Kebocoran | Maksimum 0,5 µH | Meminimalkan dering frekuensi tinggi dan jitter pada tepi pulsa gigabit |
| Resistansi DC (DCR) | 1,2 Ω Maksimum | Mengurangi pembuangan panas internal di bawah beban PoE |
| Isolasi Pot Tinggi | Minimal 1500 Vrms | Mematuhi standar keselamatan internasional dan isolasi lonjakan arus |
| Parameter | Kondisi Tes | Batas Spesifikasi |
|---|---|---|
| Rasio Ternyata | 100 kHz, 100 mV | 1KTA : 1KTA (±5%) |
| Induktansi Sirkuit Terbuka (OCL) | 100 kHz, 100 mV, Bias DC 8 mA | Minimal 350 µH |
| Kerugian Penyisipan | 1 ~ 100MHz | -1,0 dB Maksimum |
| Induktansi Kebocoran (LL) | 100 kHz, 100 mV | Maksimum 0,5 µH |
| Resistansi DC (DCR) | Primer & Sekunder | 1,2 Ω Maksimum |
| Kerugian Pengembalian (Beban 100 Ω) | 1~30MHz | Minimal -16,0 dB |
| Kerugian Pengembalian (Beban 100 Ω) | 30~60MHz | Minimal -12,0 dB |
| Kerugian Pengembalian (Beban 100 Ω) | 60~80MHz | Minimal -10,0 dB |
| Kerugian Pengembalian (Beban 100 Ω) | 80~100MHz | Minimal -8,0 dB |
| Crosstalk (Mendekati Akhir) | 1 ~ 100MHz | Minimal -30,0 dB |
| Diferensial ke Mode Umum (DCMR) | 1 ~ 100MHz | Minimal -30,0 dB |
| Penahan Dielektrik (Hi-Pot) | 60 Detik (Sisi PHY ke Sisi Garis) | Minimal 1500 Vrms |
| Kisaran Suhu Pengoperasian | Industri Berkelanjutan | -40°C hingga +85°C |
PHY / TRANSCEIVER SIDE LINE / RJ45 SIDE (PoE CAPABLE) Pin 2 (TD1+) ───┐ 1CT:1CT ┌─── Mode Umum ─── Pin 23 (MX1+) ) ( Choke Pin 3 (TD1-) ───┴─────────┴──────────────────── Pin 22 (MX1-) Pin 1 (TCT1) ─── Pin Ketuk Tengah 24 (MCT1) ─── PoE Ketuk 1 Pin 5 (TD2+) ───┐ 1CT:1CT ┌─── Mode Umum ─── Pin 20 (MX2+) ) ( Choke Pin 6 (TD2-) ───┴─────────┴─────────────────── Pin 19 (MX2-) Pin 4 (TCT2) ─── Pin Tap Tengah 21 (MCT2) ─── PoE Tap 2 Pin 8 (TD3+) ───┐ 1CT:1CT ┌─── Mode Umum ─── Pin 17 (MX3+) ) ( Choke Pin 9 (TD3-) ───┴─────────┴─────────────────── Pin 16 (MX3-) Pin 7 (TCT3) ─── Center Tap Pin 18 (MCT3) ─── PoE Tap 3 Pin 11 (TD4+) ───┐ 1CT:1CT ┌─── Mode Umum ─── Pin 14 (MX4+) ) ( Choke Pin 12 (TD4-) ───┴─────────┴─────────────────── Pin 13 (MX4-) Pin 10 (TCT4) ─── Pin Ketuk Tengah 15 (MCT4) ─── PoE Ketuk 4| Parameter | Spesifikasi |
|---|---|
| Ukuran Paket | 15,1 mm (Panjang) × 7,1 mm (Lebar Badan) × 10,0 mm (Bentang Total) |
| Tinggi Total | Maks. 4,0 mm. |
| Pin Pitch | 1,0 mmmelempar |
| Lebar Timbal | 0,40mm |
| Pola Tanah PCB yang Direkomendasikan | Lebar Bantalan:0,60 mm; Panjang bantalan:1,35mm; Rentang Baris Keseluruhan:10,7mm |
| Aliran Ulang IR – Zona Pemanasan Awal | 150°C ~ 200°C(60–180 detik) |
| Aliran Ulang IR – Suhu Likuidus (TL) | 217°C(60–150 detik) |
| Aliran Ulang IR – Suhu Puncak (TP) | 250°C (+0/−5°C); waktu tinggal maks 5 detik. |
| Siklus Reflow Maksimum | maks 2 kali. |
| Kemasan Tape & Reel | Lebar Pembawa:24mm;800 buah per gulungan 13". |
| Kemasan Karton | 4.800 buah / 6 gulungan |
Jawaban: Ya. LP82440ANL dirancang dengan tap tengah sisi garis khusus pada Pin 15, 18, 21, dan 24 (MCT1 hingga MCT4). Keran tengah ini memungkinkan koneksi langsung ke pengontrol PoE PD (Perangkat Bertenaga) atau PSE (Peralatan Sumber Daya) onboard, mendukung penyaluran daya IEEE 802.3af dan 802.3at melalui keempat pasangan Ethernet.
Jawaban: Tinggi profil rendah maksimum 4,0 mm dan peringkat suhu kelas industri (-40°C hingga +85°C) membuatnya secara khusus sesuai dengan arsitektur bidang belakang telekomunikasi yang padat (seperti CompactPCI, VPX, dan ATCA), di mana jarak vertikal antara tumpukan kartu sirkuit sangat dibatasi.
Jawaban: LP82440ANL adalah pengganti drop-in bentuk, kesesuaian, dan fungsi 100% untuk Pulse HX5008NL. Keduanya berbagi tata letak SMD 24-pin yang identik, rasio putaran 1CT:1CT, OCL minimum 350 µH pada bias DC 8 mA, insertion loss -1,0 dB, dan kisaran suhu industri, sehingga tidak memerlukan revisi tata letak PCB.
