Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: LPJD0713BENL
Dokumen: LPJD0713BENL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: Dukungan Sampel Gratis
Harga: $0.35-$0.7
Kemasan rincian: Pita & Gulungan
Waktu pengiriman: 3-5 hari
Syarat-syarat pembayaran: L/C,D/A,D/P,T/T
Menyediakan kemampuan: 5kk/bulan
Bagian No.: |
LPJD0713BENL |
Jumlah port: |
1x1 |
Memalangi: |
Ke atas |
Kecepatan Data: |
1000base-t |
PoE: |
Non |
Opsi LED: |
Dengan |
Tab EMl: |
tanpa |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran Suhu Pengoperasian: |
0°C hingga +70°C |
Bagian No.: |
LPJD0713BENL |
Jumlah port: |
1x1 |
Memalangi: |
Ke atas |
Kecepatan Data: |
1000base-t |
PoE: |
Non |
Opsi LED: |
Dengan |
Tab EMl: |
tanpa |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran Suhu Pengoperasian: |
0°C hingga +70°C |

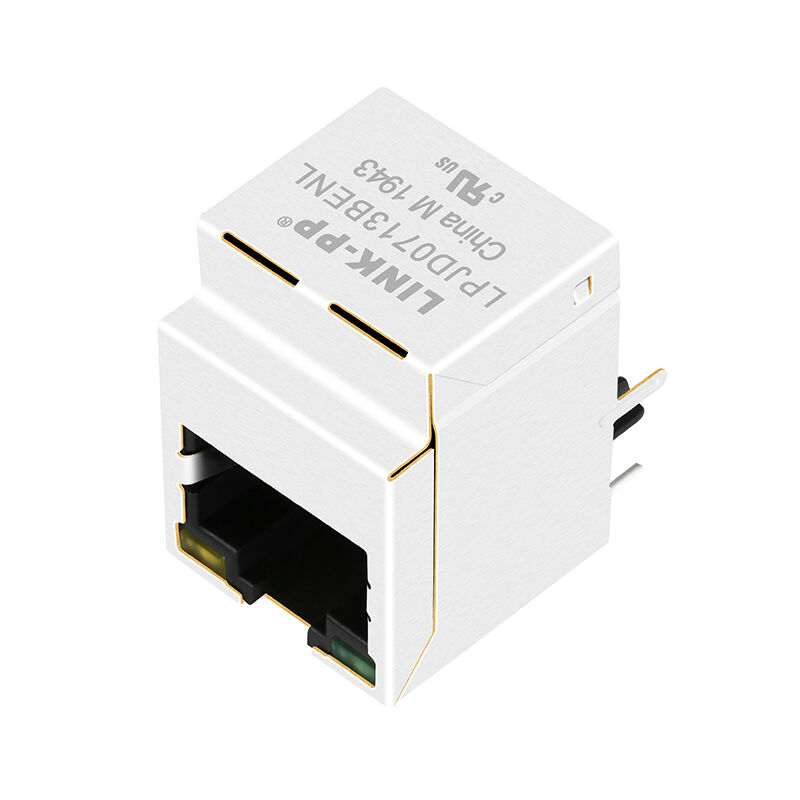

ItuLINK-PP LPJD0713BENLadalah Modul Konektor Terintegrasi RJ45 (ICM / Magjack) Gigabit Ethernet (1000BASE-T) port tunggal (1x1) vertikal (entri atas / 180° lurus) kelas industri. Dirancang khusus untuk papan pembawa dengan ruang terbatas, server blade, instrumentasi pengujian, dan PC industri rel DIN yang memerlukan pemasangan kabel akses atas, papan ini mengintegrasikan transformator isolasi magnetik 1CT:1CT, kapasitor penyaringan sisi primer, jaringan terminasi Bob Smith internal, pelindung EMI logam, dan LED status ganda ke dalam profil lubang tembus yang ringkas.
| Parameter | Spesifikasi | Manfaat Rekayasa |
|---|---|---|
| Orientasi Konektor | Vertikal / Masuk Atas (180° Lurus) | Menghemat ruang tepi PCB; memungkinkan penyisipan kabel panel atas langsung |
| Kecepatan Ethernet | 1000BASE-T (Gigabit Ethernet) | Kepatuhan gigabit dupleks penuh per IEEE 802.3 |
| Rasio Ternyata | 1CT : 1CT ±5% | Rasio simetris 1:1 kompatibel dengan Gigabit PHY utama |
| Induktansi Sirkuit Terbuka (OCL) | 350 µH Menit. (@ 100 kHz, 0,1 V, Bias DC 8 mA) | Mencegah saturasi inti di bawah arus ketidakseimbangan DC langsung |
| Isolasi Dielektrik (Hipot) | 1500 Vrms Min. (Sisi PHY ke Sisi Garis) | Perlindungan transien tegangan tinggi antara sistem dan kabel |
| Pemfilteran Sisi Utama | Kapasitor Decoupling 4× 0,01 µF bawaan | Jalur ground AC terintegrasi; mengurangi jumlah kapasitor diskrit eksternal |
| Penghentian Sisi Kabel | Bob Smith Terintegrasi (4× 75 Ω + 1000 pF / 2 kV) | Meredam pantulan kabel mode umum langsung ke pelindung luar |
| LED kiri | Satu Warna: Hijau (565 nm) | Tautan Khusus / Indikator status koneksi (Pin 13+/14-) |
| LED kanan | Satu Warna: Kuning (585 nm) | Aktivitas Khusus / Indikator transfer data (Pin 11+/12-) |
| Ketinggian Mekanis | Tinggi Total 22,0 ± 0,35 mm | Profil standar untuk pemasangan papan-ke-panel modular vertikal |
| Parameter | Kondisi Tes | Batas Spesifikasi |
|---|---|---|
| Rasio Ternyata | 100kHz, 0,1V | 1CT : 1CT ±5% |
| Induktansi Sirkuit Terbuka (OCL) | 100 kHz, 0,1 V, Bias DC 8 mA | 350 µH Menit. |
| Kerugian Penyisipan | 1 ~ 100MHz | -1,2 dB Maks. |
| Kerugian Pengembalian (Beban 100 Ω) | 1~30MHz | -16,0 dB Min. |
| Kerugian Pengembalian (Beban 100 Ω) | 30~60MHz | -12,0 dB Min. |
| Kerugian Pengembalian (Beban 100 Ω) | 60~80MHz | -10,0 dB Min. |
| Kerugian Pengembalian (Beban 100 Ω) | 80~100MHz | -8,0 dB menit. |
| Cross Talk (Mendekati Akhir) | 1 ~ 100MHz | -30,0 dB Menit. |
| Penolakan Mode Umum (CMR) | 1 ~ 100MHz | -30,0 dB Menit. |
| Tegangan Isolasi (Hipot) | 60 Detik (Sisi PHY ke Sisi Garis) | 1500 Vrms Min. |
| Kisaran Suhu Pengoperasian | Ambien Berkelanjutan | 0°C hingga +70°C |
LPJD0713BENL memetakan 4 pasangan diferensial Gigabit penuh dengan kopling magnetik terintegrasi, decoupling primer internal, dan jalur balik ESD/mode umum sisi saluran tegangan tinggi.
SISI PHY (SAMBUNGAN PCB) SISI GARIS (KONEKTOR RJ45) TD0+ (Pin 1) ───┐ ┌─── 0,01uF ─── VCC (Pin 9) ) 1CT ( 1CT TD0- (Pin 2) ───┴───────┴─── 75 Ω ─────┐ │ TD1+ (Pin 3) ───┐ ┌─── 0,01uF ───┤ ) 1CT ( 1CT │ TD1- (Pin 6) ───┴───────┴─── 75 Ω ─────┼──── J1 (MX0+) / J2 (MX0-) │──── J3 (MX1+) / J6 (MX1-) TD2+ (Pin 4) ───┐ ┌─── 0,01uF ───┤──── J4 (MX2+) / J5 (MX2-) ) 1CT ( 1CT │──── J7 (MX3+) / J8 (MX3-) TD2- (Pin 5) ───┴───────┴─── 75 Ω ─────┤ │ TD3+ (Pin 7) ───┐ ┌─── 0,01uF ───┘ ) 1CT ( 1CT │ TD3- (Pin 8) ───┴───────┴─── 75 Ω ─────┘ │ SHIELD ─────┴── 1000 pF / 2 kV Penutup Tegangan Tinggi
| Sematkan # | Nama Pin | Arah | Jenis / Fungsi Sinyal | Kontak Kawin RJ45 |
| P1 | TD0+ | Masukan/Keluaran | Pasangan Diferensial 0 Positif | J1 (MX0+) |
| hal2 | TD0- | Masukan/Keluaran | Pasangan Diferensial 0 Negatif | J2 (MX0-) |
| hal3 | TD1+ | Masukan/Keluaran | Pasangan Diferensial 1 Positif | J3 (MX1+) |
| hal6 | TD1- | Masukan/Keluaran | Pasangan Diferensial 1 Negatif | J6 (MX1-) |
| hal4 | TD2+ | Masukan/Keluaran | Pasangan Diferensial 2 Positif | J4 (MX2+) |
| hal5 | TD2- | Masukan/Keluaran | Pasangan Diferensial 2 Negatif | J5 (MX2-) |
| hal7 | TD3+ | Masukan/Keluaran | Pasangan Diferensial 3 Positif | J7 (MX3+) |
| hal8 | TD3- | Masukan/Keluaran | Pasangan Diferensial 3 Negatif | J8 (MX3-) |
| hal9 | VCC | Kekuatan / Bias | Kopling Bus Keran Tengah Utama (4× 0,01 µF) | Bus internal ke pasokan PHY |
| hal10 | GND | Tanah | Tempat Referensi Decoupling Utama | Sistem Digital Tanah |
