Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: ISO 9001,ISO 14001,UL,SGS,REACH168
Nomor model: SM13072APEL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50 buah
Harga: $0.05-$0.38
Kemasan rincian: 600 buah/gulungan
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: TT, Net30/60/90 hari
Menyediakan kemampuan: 5kk/bulan
Nomor Bagian: |
SM13072APEL |
Jenis Produk: |
10/100 Base-T Lan Transformer |
Fungsi: |
Pencocokan dan Isolasi Impedansi Ethernet |
Penekanan Mode Umum Terintegrasi: |
Ya |
Pemasangan: |
Pemasangan Permukaan (SMD) |
Kemasan: |
Paket bergaya SMD / SOIC 16-Pin |
Konstruksi: |
pot |
Rasio Putaran TX: |
1:1 ±2% |
Rasio Putaran RX: |
1:1 ±2% |
OCL: |
350 µH Min. |
Tegangan isolasi: |
1500 Vrms / 2250 VDC |
Suhu Operasional: |
-40°C hingga +125°C |
Kualifikasi: |
AEC-Q200 |
Kepatuhan: |
RoHS, kompatibel dengan IEEE 802.3 |
Nomor Bagian: |
SM13072APEL |
Jenis Produk: |
10/100 Base-T Lan Transformer |
Fungsi: |
Pencocokan dan Isolasi Impedansi Ethernet |
Penekanan Mode Umum Terintegrasi: |
Ya |
Pemasangan: |
Pemasangan Permukaan (SMD) |
Kemasan: |
Paket bergaya SMD / SOIC 16-Pin |
Konstruksi: |
pot |
Rasio Putaran TX: |
1:1 ±2% |
Rasio Putaran RX: |
1:1 ±2% |
OCL: |
350 µH Min. |
Tegangan isolasi: |
1500 Vrms / 2250 VDC |
Suhu Operasional: |
-40°C hingga +125°C |
Kualifikasi: |
AEC-Q200 |
Kepatuhan: |
RoHS, kompatibel dengan IEEE 802.3 |

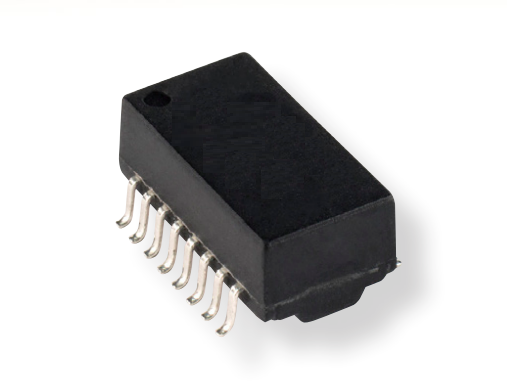

SM13072APEL adalah modul transformator pulsa Ethernet 10/100 Base-T diskrit dengan keandalan tinggi yang dipasang di permukaan (16-Pin SOIC) yang dirancang khusus untuk lingkungan otomotif dan industri yang keras. Dibuat dengan konstruksi pot penuh, belitan koil otomatis, dan choke mode umum terintegrasi di sisi kabel, produk ini menyediakan pengoperasian berkelanjutan hingga +125 °C, kekebalan kebisingan diferensial yang kuat (DCMRR: -35 dB), dan isolasi dielektrik ganda 1500 Vrms / 2250 Vdc.
| Parameter | Spesifikasi | Signifikansi Rekayasa |
| Kecepatan Ethernet | 10/100 Base-T (Ethernet Cepat) | Kompatibilitas penuh IEEE 802.3 untuk adaptor, hub, dan LOM |
| Suhu Operasional | -40 °C hingga +125 °C | AEC-Q200 memenuhi syarat untuk ruang mesin otomotif & industri yang keras |
| Rasio Ternyata | 1 : 1 (TX) / 1 : 1 (RX) ±2% | Pencocokan simetris untuk PHY mode tegangan & mode arus |
| Induktansi Sirkuit Terbuka (OCL) | 350 µH Menit. (@ 100 kHz, 0,1 V, Bias DC 8 mA) | Mencegah saturasi inti magnetik di bawah ketidakseimbangan DC langsung |
| Isolasi Dielektrik (Hipot) | 1500 Vrms / 2250 Vdc (60 Detik @ 1 mA) | Perlindungan luar biasa terhadap lonjakan saluran, EFT, dan ESD |
| Konstruksi Paket | SOIC SMD 16-Pin, Pot ("P") | Menahan masuknya kelembapan, siklus panas yang parah, dan getaran |
| Proses Manufaktur | Perakitan Penggulungan & Choke Otomatis | Kepadatan putaran tinggi per satuan panjang; induktansi kebocoran sangat rendah (0,5 µH) |
| Kemasan Standar | Pita & Gulungan (gulungan 13 inci, 600 buah/gulungan) | Dioptimalkan untuk jalur pengambilan dan tempat SMT otomatis berkecepatan tinggi |
Semua spesifikasi kelistrikan di bawah ditentukan di25°Ckecuali dinyatakan lain.
| Parameter Listrik | Kondisi Tes | Spesifikasi |
|---|---|---|
| Rasio Putaran TX | 100kHz, 0,1V | 1:1 ±2% |
| Rasio Putaran RX | 100kHz, 0,1V | 1:1 ±2% |
| Induktansi Sirkuit Terbuka (OCL) | 100 kHz, 0,1 V, bias DC 8 mA | 350 µH Menit. |
| Induktansi Kebocoran, TX | 100 kHz, 0,1 V, TD dengan TX korsleting | 0,5 µH Maks. |
| Induktansi Kebocoran, RX | 100 kHz, 0,1 V, RD dengan korsleting RX | 0,5 µH Maks. |
| Kapasitansi Berliku-ke-Berliku | 100kHz, 0,1V | 35 pF Maks. |
| DCR, TD & RD | Sisi chip | 1,4 Ω Maks. |
| DCR, TX & RX | Sisi kabel | 1,0 Ω Maks. |
| Kerugian Penyisipan | 1–100MHz | -1,1 dB Maks. |
| Kembali Kerugian | 1–40 MHz, beban 100 Ω | -16 dB Min. |
| Kembali Kerugian | 40–100 MHz, beban 100 Ω | -10 + 20 log(f/80 MHz) dB Min. |
| pembicaraan silang | 1–60MHz | -40 dB menit. |
| pembicaraan silang | 60–100MHz | -35 dB menit. |
| Penolakan Modus Umum | 1–60MHz | -37 dB Menit. |
| Penolakan Modus Umum | 60–100MHz | -30 dB menit. |
| Rasio Penolakan Diferensial ke Mode Umum | 30MHz | -35 dB menit. |
| Rasio Penolakan Diferensial ke Mode Umum | 60MHz | -35 dB menit. |
| Hai-Pot | TD ke TX / RD ke RX, 1 mA, 60 dtk | 1500 Vrms / 2250 Vdc |
Lembar data Bourns yang diterbitkan memberikan karakteristik kelistrikan inti yang sama, termasuk 350 µH OCL, induktansi kebocoran maksimum 0,5 µH, kapasitansi belitan maksimum 35 pF, kerugian penyisipan maksimum -1,1 dB, dan isolasi 1500 Vrms.
Ituinduktansi rangkaian terbuka (OCL)adalah parameter pemilihan kunci untuk transformator Ethernet 10/100. SM13072APEL menetapkan minimum 350 µH pada 100 kHz, 0,1 V, dan bias DC 8 mA.
Insinyur yang membandingkan transformator LAN 10/100 alternatif harus mengevaluasi OCL dalam kondisi pengukuran yang sama daripada membandingkan nilai induktansi tanpa kondisi pengujian.
SM13072APEL menentukan nilai maksimumInduktansi kebocoran 0,5 µHuntuk saluran pengirim dan penerima. Induktansi kebocoran yang rendah membantu mempertahankan karakteristik kopling frekuensi tinggi transformator yang diinginkan.
Kapasitansi belitan yang ditentukan juga dibatasi hinggamaksimum 35 pF, yang relevan ketika mengevaluasi perilaku sinyal frekuensi tinggi dan kompatibilitas transformator.
SM13072APEL mengintegrasikan dua saluran simetris 1:1 (Transmit TX dan Accept RX). Common mode choke (CMC) diposisikan disisi kabel(Pin 14/16 dan 9/11) untuk melemahkan kebisingan elektromagnetik mode umum sebelum memasuki sistem ground PCB.
Meskipun Magjack RJ45 terintegrasi populer di peralatan kantor konsumen,Magnet diskrit SM13072APEL adalah arsitektur pilihan untuk platform otomotif dan industri kerasdisebabkan oleh tiga faktor utama:
Kemampuan Termal Ekstrim (-40 °C hingga +125 °C):
Magjack Komersial berisi wadah plastik internal, sisipan LED, dan kumparan tanpa pot dengan suhu hanya hingga +70 °C atau +85 °C. SM13072APEL menggunakan epoksi pot kelas otomotif khusus dan inti ferit suhu Curie tinggi, memastikan induktansi stabil bahkan di ruang mesin dengan panas tinggi.
Gulungan Otomatis Kepadatan Tinggi:
Gulungan otomatis meningkatkan lilitan pasangan kawat per satuan panjang. Kontrol belitan yang presisi ini menjamin akurasi rasio putaran (±2%) dan menurunkan induktansi kebocoran hingga ≤0,5 yang terdepan di industri. μHmemastikan transisi tepi pulsa yang tajam dan jitter minimal.
Tata Letak Fleksibel untuk ESD & Penekanan Lonjakan:
Transformator diskrit memungkinkan para insinyur untuk menempatkan dioda perlindungan ESD berenergi tinggi (seperti susunan TVS kapasitansi rendah) langsung di antara konektor RJ45 eksternal dan transformator, mengisolasi arus penjepit dari PHY.
Pola pendaratan PCB yang direkomendasikan harus diikuti saat merancang atau meninjau jejak SM13072APEL. Secara khusus, teknisi harus memverifikasi jarak timah 1,27 mm, rentang tengah baris-ke-baris 8,89 mm, dan lebar bantalan yang direkomendasikan 0,76 mm sebelum pelepasan PCB. Tata letak yang direkomendasikan pabrikan menetapkan dimensi baris bantalan masing-masing 7,10 mm dan 10,50 mm untuk bentang dalam dan luar.
