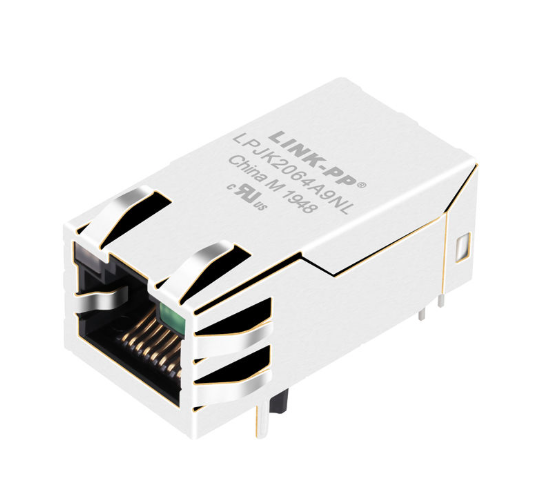

Konektor LPJK2064A9NL 1000BASE-T RJ45 dengan Dukungan LED dan PoE

ItuLINK-PP LPJK2064A9NLadalah Modul Konektor Terintegrasi RJ45 (ICM / Magjack) port tunggal (1x1) Gigabit (1000BASE-T) kelas industri yang dirancang untuk aplikasi jaringan kepadatan tinggi yang memerlukan Power over Ethernet (PoE). Dilengkapi transformator isolasi 1CT:1CT terintegrasi, pemfilteran mode umum, terminasi Bob Smith 75Ω, jari pegas EMI multi-kontak, dan LED terintegrasi ganda, produk ini menghadirkan integritas sinyal yang kuat dan isolasi 1500 Vrms dalam ukuran yang ringkas.

• 🔘[ Unduh Lembar Data Resmi (LPJK2064A9NL.pdf) ]
• 🔘[ Minta Penawaran Instan (RFQ) ]
• 🔘[Pesan Sampel Teknik Gratis (Dikirim dalam 24-48 jam)]
• 🔘[Unduh Simbol CAD & Model LANGKAH 3D]

Cuplikan Teknis Utama

Spesifikasi Listrik

Spesifikasi kelistrikan berikut disediakan untuk LPJK2064A9NL di25°C.

Spesifikasi ini sangat relevan ketika memenuhi syarat konektor untuk desain Gigabit Ethernet PCB karena memberikan kriteria kinerja listrik yang diperlukan untuk mengevaluasi antarmuka magnetik terintegrasi daripada memperlakukan bagian tersebut sebagai jack RJ45 mekanis saja.

Lembar Data Konektor RJ45 1000BASE-T - Tata Letak Mekanik dan PCB:

Fitur Utama Konektor PoE RJ45 LPJK2064A9NL:

LPJK2064A9NL adalah konektor RJ45 1×1 1000BASE-T dengan magnet terintegrasi, jari pegas EMI, indikator LED, dan dukungan PoE untuk aplikasi Ethernet.

• Ethernet Gigabit 1000BASE-Tantarmuka
• Magnet Ethernet terintegrasi
• 1×1 port tunggal RJ45konfigurasi
• Jari pegas EMIuntuk perisai
• Indikator LED terintegrasi
• KiriLED dua warna hijau/kuning
• BenarLED hijau
• Dirancang untukaplikasi PoE
• OCL minimum 350 μH
• isolasi 1500 Vrmsantara sisi PHY dan sisi garis
• Suhu pengoperasian 0°C hingga +70°C
• Sudut kananpemasangan melalui lubang
• PBT + 30% rumah serat kaca
• UL94-V0bahan perumahan
• Kontak perunggu fosfor C5210R-EH
• Area kontak berlapis emas,≥6 μin
• Pelindung baja tahan karat SUS 304-1/2H dengan jari pegas EMI
• Sesuai RoHS
• bersertifikat UL,Nomor berkas E484635
• Dirancang menurutIEEE 802.3persyaratan

Penetapan Skema & Pin Internal

LPJK2064A9NL dilengkapi antarmuka diferensial 4 saluran yang cocok untuk operasi dupleks penuh 1000BASE-T yang lengkap, terminasi pasif Bob Smith yang terintegrasi, dan jalur tap tengah Power over Ethernet khusus.

Sorotan Arsitektur Skema

Koneksi Sisi PHY (Pin 1–12):

• Saluran 1: MD1+ (Pin 11), MDCT1 (Pin 12), MD1- (Pin 10)
• Saluran 2: MD2+ (Pin 4), MDCT2 (Pin 6), MD2- (Pin 5)
• Saluran 3: MD3+ (Pin 3), MDCT3 (Pin 1), MD3- (Pin 2)
• Saluran 4: MD4+ (Pin 8), MDCT4 (Pin 7), MD4- (Pin 9)

Pin Injeksi PoE DC (Pin 13–16):VC+ (Pin 13, Pin 15) dan VC− (Pin 14, Pin 16) menyalurkan daya secara langsung melalui tap tengah transformator sisi kabel, dengan nilai arus seimbang kontinu 350 mA.

Mode Umum & Perlindungan Sementara Terintegrasi:

• Pengakhiran sisi kabel: Bawaan4×75Ωresistor isolasi secara seri dengan4×22 nFkapasitor.
• Decoupling tegangan tinggi: Tegangan tinggi 1000 pF/2 kV1000 pF/2 kVkapasitor disalurkan langsung ke ground pelindung logam luar (SHIELD).

Dukungan Aplikasi PoE

LPJK2064A9NL dirancanguntuk aplikasi PoEdan menentukan arus saluran DC seimbang kontinu maksimum sebesar:350 mA pada 57 VDC

Kemampuan arus sisi saluran yang ditentukan harus dipertimbangkan saat mengkualifikasi konektor untuk arsitektur PoE yang diinginkan.

Produk ini juga menyediakanIsolasi 1500 Vrms antara sisi PHY dan sisi garis, karakteristik listrik penting untuk antarmuka Ethernet terisolasi.

Untuk implementasi PoE yang lengkap, perancang sistem harus mengevaluasi antarmuka magnetik RJ45 bersama dengan sirkuit PoE PSE/PD, PHY, komponen perlindungan, tata letak PCB, kondisi termal, dan persyaratan IEEE 802.3 yang berlaku.

Penting:Spesifikasi 350 mA / 57 VDC tidak dengan sendirinya diartikan sebagai jaminan peringkat kelas daya PoE. Tingkat daya PoE yang berlaku harus ditentukan dari spesifikasi produk lengkap dan implementasi sistem.

Aplikasi Konektor RJ45 DENGAN LED

• SOHO & Jaringan Broadband: Modem ADSL/VDSL, Titik Akses Wi-Fi 6/7, ONU GPON.
• Tertanam & Komputasi: LAN-on-Motherboard (LOM), PC Industri (IPC), Komputer Papan Tunggal (SBC).
• Peralihan & Perutean Perusahaan: 16/24/48-Port Managed Network Switches, Hub Jaringan Inti, Router.
• Perangkat Bertenaga PoE (PD) & PSE: Kamera Pengawasan IP, Terminal VoIP, Gerbang IoT, Pengontrol Pencahayaan Cerdas.

Tata Letak Insinyur Perangkat Keras & Daftar Periksa EMC

1, Tanah Sasis vs. Tanah Digital:
Jangan sambungkan langsung ground sirkuit digital (DGND) ke pin pelindung logam luar konektor. LPJK2064A9NL berisi kapasitor internal 1000 pF/2 kV yang secara aman memasangkan kebisingan frekuensi tinggi dari keran tengah ke pelindung sasis sambil mempertahankan isolasi DC frekuensi rendah.

2. Perutean Pasangan Diferensial:
Pastikan keempat pasangan (MD1±ke MD4±) dirutekan sebagai pasangan yang dikontrol impedansi diferensial 100 Ω. Pertahankan pencocokan panjang intra-pasangan dalam ±5 mil dan minimalkan transisi lapisan melalui vias.

3. Jejak PoE Saat Ini:
Jejak yang memanjang dari Pin 13, 14, 15, dan 16 ke pengontrol PoE onboard atau jembatan PD Anda harus berukuran dengan lebar jejak yang memadai (minimal 25–30 mil untuk 1 ons tembaga) untuk menangani arus DC 350 mA berkelanjutan tanpa peningkatan termal.

4. Pembumian Panel:
Pastikan jari pegas EMI perimeter mempertahankan kontak pegas 360 derajat yang konsisten terhadap bezel panel depan logam untuk mencegah kebocoran RF pada frekuensi dasar Ethernet 125 MHz.

 Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan utama antara konektor LPJK2064A9NL dan non-PoE Gigabit RJ45?

Jawaban: LPJK2064A9NL menggunakan jalur keluaran DC keran tengah terisolasi (Pin 13 hingga 16) yang mampu mengalirkan arus kontinu hingga 350 mA pada 57 VDC. Magjack non-PoE standar mengikat keran pusat ini secara internal hanya ke resistor terminasi Bob Smith, yang tidak dapat mengalirkan arus searah dan akan terbakar jika terkena tegangan PoE.

Q2: Bagaimana Anda mengontrol LED dua warna pada Pin 19 dan Pin 20?

Jawaban: Pin 19 dan 20 dihubungkan ke pasangan dioda ganda antiparalel. Untuk menerangi Hijau, gerakkan Pin 20 HIGH (1,8 V∼2,6 V1,8V∼2,6V) dan Pin 19 RENDAH. Untuk menerangi Kuning, balikkan status drive dengan menggerakkan Pin 19 HIGH dan Pin 20 LOW. Ketika kedua jalur GPIO dipertahankan pada kondisi logika yang sama, LED tetap tidak menyala.

Q3: Dapatkah LPJK2064A9NL digunakan dengan PHY Ethernet Mode Tegangan dan Mode Saat Ini?

Jawaban: Ya. LPJK2064A9NL menggunakan rasio putaran 1CT:1CT simetris pada keempat trafo saluran. Ini berinteraksi secara mulus dengan PHY mode tegangan (di mana tap tengah berakhir ke ground melalui kapasitor decoupling) dan PHY mode arus (di mana tap tengah diikat ke tegangan suplai PHY, misalnya +3,3 V atau +2,5 V).

Q4: Apakah LPJK2064A9NL mendukung PoE+ (IEEE 802.3at) atau PoE++ (IEEE 802.3bt)?

Jawaban: Tidak. LPJK2064A9NL dinilai untuk arus saluran seimbang maksimum 350 mA terus menerus pada 57 VDC, yang sejalan dengan IEEE 802.3af (PoE Tipe 1, hingga 15,4 W). Untuk aplikasi PoE+ berdaya lebih tinggi (600 mA, 30 W) atau PoE++, silakan hubungi LINK-PP untuk seri magnetik 600 mA/1000 mA kami yang ditingkatkan.
