LPJE160HENL Jack Modular RJ45 Tab-Down dengan LED Hijau/Kuning, Tingkat Industri

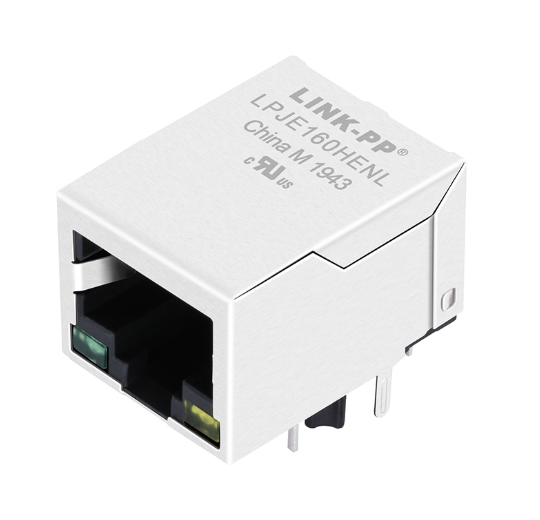

LINK-PP LPJE160HENL adalah jack modular RJ45 terlindung dengan port tunggal (1x1) 8P8C yang dirancang tanpa magnet terintegrasi (Non-MagJack / direct pass-through).Dirancang dalam orientasi Tab-Down (Lock-Down) hemat ruang dengan indikator status LED Hijau dan Kuning terintegrasi, ia memberikan profil kedalaman yang kompak hanya 21,30 mm lebih dari 30% lebih pendek daripada konektor MagJack standar.

Bekerja dengan handal di rentang suhu industri yang diperpanjang dari -40 °C hingga +85 °C, LPJE160HENL dilengkapi dengan tegangan tahan dielektrik 1000V AC, lapisan kontak flash emas 50 μ-inch yang tahan lama,dan UL 94V-0 tahan api rumah termoplastik (UL CertifiedIni adalah pilihan interkoneksi utama untuk desain perangkat keras yang membutuhkan topologi trafo diskrit eksternal, isolasi medis / industri tegangan tinggi,atau antarmuka bus serial non-Ethernet termasuk RS-485, RS-232, bus CAN, DMX-512, dan Modbus.

[Pusat Aksi Teknik]

• ¢ [Download Gambar Teknik Resmi LP09102425 (LPJE160HENL.pdf)]
• [Download 3D STEP Model & ECAD Footprints (Altium / KiCad / OrCAD) ]
• 🎁 [Minta Sampel Evaluasi Teknik Gratis]
• [Minta kutipan harga produsen langsung (RFQ)]

Spesifikasi Teknis & Data Parametrik

1. Spesifikasi Umum & Mekanis

2. Spesifikasi Listrik (@ 25°C)

3. Spesifikasi Optik dan Listrik LED Terintegrasi

Untuk mencegah kesalahan tata letak polaritas terbalik, sirkuit LED internal dan parameter optik didefinisikan di bawah ini:

LED kiri (hijau) LED kanan (kuning)
PIN 9 (+) PIN 11 (+)
Aku tidak tahu apa yang terjadi.
│ │ │
Aku tidak tahu apa yang terjadi.
PIN 10 (-) PIN 12 (-)

4. Profil Lingkungan & Soldering

• Kisaran suhu operasi: -40°C sampai +85°C (grade industri yang benar)
• Rentang suhu penyimpanan: -40°C sampai +85°C
• Batas termal pengelasan gelombang / reflow: 250 °C suhu ujung selama 5 detik maksimum

LPJE160HENL RJ45 Modular Jack Data Sheet - Mekanis

Mengapa Memilih RJ45 Non-Magnetik?

Sementara MagJacks mendominasi jaringan PC standar, LPJE160HENL non-magnetik memecahkan tantangan arsitektur kritis di seluruh aplikasi industri dan non-Ethernet:

1. Non-Ethernet Serial Protocols (RS-485 / CAN / DMX-512) Transformer terintegrasi memblokir DC / frekuensi rendah. LPJE160HENL memungkinkan pengalihan penuh data DC / serial.
2. 2Isolasi Tinggi Magnetik Medis / Diskrit Mampu desainer papan untuk berpasangan dengan khusus 4kV ~ 6kV diperkuat isolasi diskrit transformator pada PCB.
3. Compact 21,30 mm Depth (Space-Constrained Enclosures) Lebih dari 10 mm lebih pendek dari MagJacks khas (> 32 mm depth), secara drastis mengurangi jejak panel depan ke backplane.

Dimensi Mekanis & Layout PCB yang Direkomendasikan

DIMENSI LAYOUT PCB yang direkomendasikan (Tampilan atas)

15,80 mm [Lebar]
│ │ │ │ │
│ [Kosongnya Pasangan Depan] │
│ │
│ (2-Ø3.25) Penempatan Peg │ Jarak: 12,93 mm
│ (2-Ø1.70) Tab Perisai │ Jarak: 15,50 mm
│ │
│ Pin 9-12 (LED) │ Pitch: 2,54 mm
│ Pin 1-8 (Sinyal Kontak) │ Pitch: 1.27 mm offset / 2.54 mm baris
│ │ │ │ │
21,30 mm [Labah]

• Dimensi eksterior keseluruhan: 15,80 mm (lebar) × 13,70 mm (tinggi di atas PCB) × 21,30 mm (dalam).
• Diameter Peg Lokasi: 2 × Ø3,25 mm lubang yang berjarak 12,93 mm dari pusat ke pusat untuk stabilisasi anti-pusing mekanis.
• Jarak Papan Tanah Perisai: 2 × Ø1,70 mm lubang berjarak 15,50 mm untuk ikatan tanah panel kaku.
• Jarak Kontak Sinyal: 8 × Ø0,90 mm lubang dalam baris ganda terhambat (1,27 mm kolom pitch, 2,54 mm baris pitch).

Kemasan, Sumber & Master Carton Logistics

LPJE160HENL dikirimkan dalam lempeng aman, debit elektrostatik (ESD) yang dirancang untuk pemasangan otomatis dan jalur perakitan standar:

• Kemasan Utama (Tray): 50 buah per tray yang dibentuk.
• Konfigurasi tumpukan: 20 nampan per tumpukan vertikal (1.000 buah).
• Kemasan Master Carton: 2 tumpukan = 40 nampan = 2.000 buah per master carton.
• Ukuran Master Carton: 525 mm × 300 mm × 235 mm.
• Standard Factory Lead Time: 2-4 Minggu (Bungkus stok dipertahankan untuk peramalan OEM dinamis).
• Dokumen Pengiriman: Sertifikat Kesesuaian (CoC), Pernyataan Kepatuhan RoHS, Daftar Kemasan, dan Pelacakan Lot Lengkap.

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan fungsional antara LPJE160HENL dan RJ45 MagJack?

A: LPJE160HENL tidak mengandung transformer magnetik internal atau gulungan tersedak.Jika Anda merancang standar 10/100/1000BASE-T Ethernet port dengan bagian ini, Anda harus menempatkan transformer magnetik diskrit pada PCB Anda. sebaliknya, jika Anda merancang RS-485, bus CAN, atau sistem DC eksklusif melalui RJ45,Desain non-magnetik wajib untuk mencegah pemotongan pendek induktif sinyal DC.

T2: Apa polaritas pin yang tepat untuk LED terintegrasi?

A: Menurut gambar teknik:

• LED kiri (hijau): Pin 9 adalah Anode (+), Pin 10 adalah Katode (-).
• LED kanan (kuning): Pin 11 adalah Anode (+), Pin 12 adalah Katode (-).

T3: Apa arti mekanis dari orientasi "Tab-Down"?

A: "Tab-Down" (atau Latch-Down) berarti bahwa kunci pelepasan colokan kabel RJ45 menghadap ke bawah ke permukaan PCB. Desain ini mencegah gangguan mekanis dengan bibir sasis atas,daughterboards, atau bezel tampilan yang dipasang tepat di atas port RJ45.

T4: Apakah LPJE160HENL dirating untuk lingkungan industri yang keras?

A: Ya. Tidak seperti jack modular komersial standar yang hanya dinilai untuk 0 ° C sampai + 70 ° C, LPJE160HENL sepenuhnya dinilai untuk suhu operasi -40 ° C sampai + 85 ° C,memiliki nilai kontak daya tahan tinggi 750 siklus kawin, dan memiliki sertifikasi peradangan UL 94V-0 (File E484635).
