WA8704-ALD 1500Vrms PoE Jalur Sinyal Transformator (150W, IEEE 802.3bt, Gigabit)

Untuk insinyur perangkat keras yang mengintegrasikan WA8704-ALD ke dalam tata letak PCB:

1. Manajemen Termal: Perlu diketahui bahwa menerapkan arus DC 1,5 A ke setiap tap tengah sisi kabel akan menghasilkan kenaikan suhu perkiraan 15°C (dari suhu sekitar 25°C). Pastikan penuangan tembaga dan via termal yang memadai dalam desain PCB Anda untuk menghilangkan panas, terutama jika beroperasi di dekat batas atas 85°C.
2. Penyolderan Reflow: Terminasi yang sangat tahan lama dapat menahan maksimum tiga siklus reflow 40 detik pada +260°C. Komponen harus dibiarkan mendingin sepenuhnya hingga suhu ruangan di antara siklus untuk mencegah tegangan internal.
3. Pengemasan untuk SMT: Komponen dikirimkan dalam format Tape and Reel (250 komponen per reel 13 inci). Pita plastik memiliki lebar 32,4 mm dengan jarak saku 24 mm, dioptimalkan untuk mesin pick-and-place otomatis berkecepatan tinggi.

Tinjauan Produk

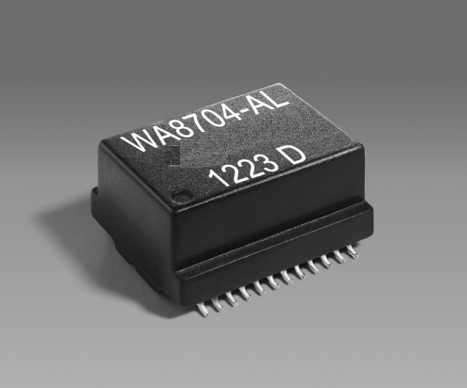

WA8704-ALD adalah Transformator Jalur Sinyal PoE (Power over Ethernet) premium berkinerja tinggi. Direkayasa secara khusus untuk memenuhi dan melampaui tuntutan ketat standar PoE daya tinggi IEEE 802.3bt, transformator pemasangan permukaan (SMD) ini dirancang untuk aplikasi Gigabit Ethernet (Gbit) generasi berikutnya.

Mampu menangani jalur sinyal 4-pasangan daya 150 W yang masif dengan 1,5 A pada setiap tap tengah, WA8704-ALD memberikan pengiriman daya yang belum pernah terjadi sebelumnya tanpa mengorbankan integritas sinyal. Ini secara signifikan melampaui persyaratan return loss untuk Gigabit Ethernet, memastikan transmisi data yang jernih bersama dengan daya watt tinggi. Dengan rentang suhu operasi industri dari –40°C hingga +85°C dan isolasi 1500 Vrms yang kuat, transformator ini adalah pilihan definitif bagi para insinyur yang merancang sakelar PoE berdaya tinggi, kamera PTZ canggih, sel kecil 5G, dan jaringan pencahayaan pintar PoE.

Fitur Utama

1. Penanganan Daya Generasi Berikutnya (IEEE 802.3bt)

Dirancang untuk aplikasi PoE++ yang paling menuntut, WA8704-ALD mendukung arsitektur daya 4-pasangan 150W. Ini menangani arus DC 1,5 A per tap tengah sisi kabel dengan efisiensi termal yang luar biasa (hanya menyebabkan kenaikan suhu 15°C dari baseline suhu sekitar 25°C).

2. Integritas Sinyal Gigabit yang Sempurna

Pengiriman daya seharusnya tidak mengorbankan kecepatan data. Transformator ini dililit dengan cermat pada inti ferit kelas atas untuk melampaui persyaratan return loss Gigabit Ethernet standar, meminimalkan crosstalk dan memaksimalkan Redaman Diferensial ke Mode Umum.

3. Isolasi & Konstruksi Keandalan Tinggi

Keamanan dan daya tahan sangat penting dalam perangkat keras B2B. WA8704-ALD menyediakan isolasi lilitan-ke-lilitan 1500 Vrms (selama satu menit). Selain itu, ia memiliki peringkat MSL 1 (Moisture Sensitivity Level), yang berarti ia memiliki masa pakai di lantai yang tidak terbatas (<30°C / 85% RH) dan tidak memerlukan pemanggangan sebelum penyolderan reflow.

Spesifikasi Teknis

1. Parameter Listrik & Kinerja

2. Spesifikasi Mekanis & Material

3. Peringkat Lingkungan & Penyolderan

Datasheet Transformator PoE WA8704-ALD

Aplikasi Target

WA8704-ALD adalah komponen pasif penting untuk Peralatan Sumber Daya (PSE) dan Perangkat Bertenaga (PD) yang memerlukan kepatuhan IEEE 802.3bt:

• Infrastruktur Jaringan: Sakelar PoE++ daya tinggi, midspan, dan injektor.
• Telekomunikasi: Sel kecil 5G dan titik akses Wi-Fi 6/6E luar ruangan.
• Bangunan & Keamanan Cerdas: Kamera IP Pan-Tilt-Zoom (PTZ), sistem pencahayaan LED pintar (pencahayaan PoE), dan panel kontrol akses.
• IoT Industri: Komputer industri dan hub sensor jarak jauh yang memerlukan daya kabel tunggal dan data berkecepatan tinggi.

Pertanyaan yang Sering Diajukan

T: Berapa penanganan daya maksimum transformator WA8704-ALD?

J: WA8704-ALD dirancang untuk menangani jalur sinyal 4-pasangan 150 W, dengan arus DC hingga 1,5 A pada setiap tap tengah, membuatnya sangat cocok untuk aplikasi PoE++ IEEE 802.3bt.

T: Apakah transformator ini mendukung kecepatan Gigabit Ethernet?

J: Ya, ini dirancang khusus untuk Gigabit Ethernet (Gbit) dan melampaui persyaratan return loss standar untuk menjamin integritas sinyal yang sangat baik.

T: Berapa peringkat tegangan isolasi (Hi-pot)?

J: Transformator ini memiliki tegangan isolasi yang kuat sebesar 1500 Vrms selama satu menit (lilitan ke lilitan).

T: Apakah WA8704-ALD sensitif terhadap kelembaban selama perakitan PCB?

J: Tidak, ia memiliki Tingkat Sensitivitas Kelembaban (MSL) 1, yang berarti ia memiliki masa pakai di lantai yang tidak terbatas pada kondisi standar (<30°C / 85% RH) dan tidak memerlukan pra-pemanggangan sebelum penyolderan reflow.

T: Berapa dimensi pasti dari komponen ini?

J: Dimensi maksimum adalah 16,50 mm (Panjang) x 18,60 mm (Lebar) x 10,16 mm (Tinggi). Ia menggunakan footprint pemasangan permukaan (SMD) 24-pad.
