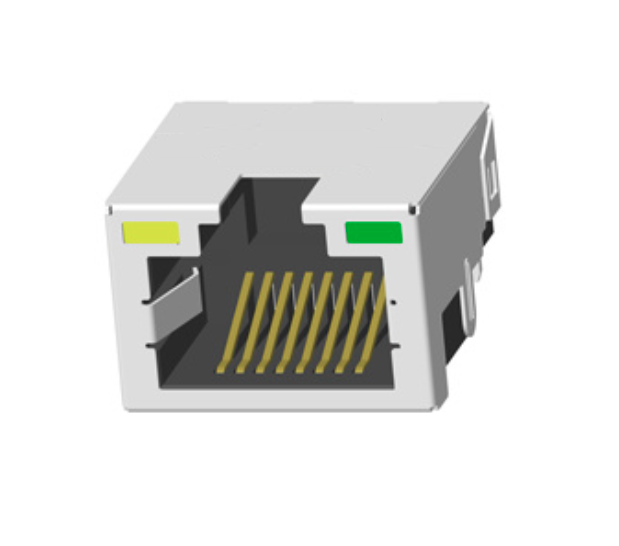

KRJ-CB4.2YGZNL Jack Modular RJ45 Berpelindung (Tab-Atas, DIP, dengan LED)

KRJ-CB4.2YGZNL adalah sangat andal, single-port (1x1) RJ45 Modular Jack. Dirancang untuk standar Local Area Network (LAN) dan antarmuka komunikasi data,konektor ini memiliki orientasi kunci Tab-Up dan gaya pemasangan tradisional DIP (Through-Hole).

Yang penting, ini konektor RJ45 non-magnetik (tanpa trafo internal),menjadikannya pilihan yang sempurna untuk arsitektur perangkat keras di mana magnet Ethernet sudah terintegrasi ke dalam chip PHY atau ditempatkan secara diskret di PCBDikurung dalam perisai logam EMI yang kuat dan dilengkapi dengan LED Kuning dan Hijau yang terintegrasi, KRJ-CB4.2YGZNL menawarkan desainer PCB biaya yang efektif, hemat ruang, dan solusi yang lebih efisien untuk menghemat ruang.dan antarmuka fisik yang sangat disesuaikan untuk perangkat keras jaringan.

Fitur Utama KRJ-CB4.2YGZNL RJ45 Modular Jack

1. Daya tahan yang sangat dapat disesuaikan (Plating Emas)

Berbeda dengan konektor standar, KRJ-CB4.2YGZNL menawarkan opsi pemasangan area kontak yang sangat fleksibel.Pembeli dapat menentukan ketebalan emas mulai dari Gold Flash (G / F) untuk perangkat konsumen yang sensitif terhadap biaya, sepanjang jalan sampai 50μ "Emas untuk getaran tinggi, tinggi siklus kawin lingkungan industri.

2Perisai EMI yang sangat baik.

Konektor ini sepenuhnya terbungkus dalam perisai logam dengan tab EMI grounding. Desain kandang Faraday ini secara efektif menyerap dan mendasar Interferensi elektromagnetik (EMI),memastikan integritas sinyal bersih dan membantu produk akhir Anda lulus sertifikasi FCC / CE EMC yang ketat.

3. Penjaminan Kualitas yang ketat

DGKYD memastikan keandalan maksimum dengan melakukan uji kinerja listrik 200% (termasuk uji sirkuit terbuka/pendekatan yang ketat) pada KRJ-CB4.2YGZNL sebelum pengiriman.Itu sepenuhnya sesuai dengan IEEE 802.3 standar mekanik dan sepenuhnya sesuai dengan RoHS dan REACH.

4. Fleksibel Rating Termal

Tersedia dalam suhu komersial standar (0°C ~ 85°C) dan varian suhu industri luas (-40°C ~ 85°C),jack RJ45 ini dapat digunakan di segala hal dari kantor router untuk outdoor IoT gateway.

Spesifikasi Teknis

1. Umum & Parameter Mekanis

2Karakteristik Material & Listrik

3. Pedoman Lingkungan & Soldering

Bagan data KRJ-CB4.2YGZNL RJ45

Aplikasi Target

Karena tidak memiliki magnetik internal, KRJ-CB4.2YGZNL sangat serbaguna dan biasanya dipasangkan dengan transformator isolasi eksternal atau PHY modern dengan magnetik bawaan.Aplikasi ideal meliputi:

• Perangkat Jaringan:Router konsumen, switch yang tidak dikelola, dan hub Ethernet.
• IoT industri:Konverter serial ke Ethernet, panel kontrol PLC, dan meter pintar.
• Elektronik Konsumen:Smart TV motherboard, set-top box (STB), dan motherboard PC.
• Sistem keamanan:Hub NVR/DVR dan base station kamera IP.

Pedoman Desain Rekayasa

Untuk perancang PCB yang mengintegrasikan KRJ-CB4.2YGZNL:

1. Persyaratan magnetik:Pastikan skema Anda mencakup transformer isolasi Ethernet diskrit (magnetik) antara chip PHY dan konektor ini, karena tidak mengandung kumparan internal.
2. Panel Cutout (Tab-Up):Desain kandang perangkat untuk mengakomodasi mekanisme penguncian Tab-Up (klip plastik kabel akan menghadap ke atas).
3. EMI Grounding:Arahkan tab EMI perisai langsung ke dasar sasis (Bumi) menggunakan bekas tembaga tebal dengan impedansi rendah untuk memaksimalkan efektivitas perisai.
4. Resistor LED:LED Kuning dan Hijau yang terintegrasi membutuhkan resistor pembatas arus eksternal yang tepat pada PCB, yang disesuaikan dengan tegangan penggerak sistem Anda.

Pertanyaan yang Sering Diajukan

T: Apakah KRJ-CB4.2YGZNL memiliki magnet internal?

A: Tidak, ini adalah konektor RJ45 non-magnetik. Anda harus menggunakan transformer magnetik diskrit pada PCB Anda untuk mencapai isolasi listrik.

T: Apa arti "DIP" pemasangan untuk konektor RJ45?

A: DIP (Dual In-line Package) dalam konteks ini mengacu pada Through-Hole Technology (THT).Pin konektor dirancang untuk dimasukkan ke dalam lubang dibor melalui PCB dan gelombang-dilas di sisi yang berlawanan.

T: Apakah konektor ini cocok untuk lingkungan industri?

A: Ya, dapat dipesan dengan kisaran suhu operasi industri dari -40°C sampai +85°C dan plating emas yang lebih tebal (hingga 50μ") untuk lingkungan yang keras.

T: Apa warna LED yang terintegrasi?

A: Konektor memiliki LED Kuning dan Hijau yang terintegrasi, yang merupakan standar untuk menunjukkan status tautan jaringan dan aktivitas data.

T: Dapatkah konektor ini diproses dengan pemasangan aliran kembali?

A: Versi standar dioptimalkan untuk pengelasan gelombang. Namun, versi plastik suhu tinggi yang kompatibel dengan pengelasan reflow tersedia sebagai pilihan atas permintaan.
