Rincian Produk
Tempat asal: Guangdong, Huizhou
Nama merek: LINK-PP
Sertifikasi: ISO 9001,ISO 14001,UL,SGS,REACH168
Nomor model: LPJD0011DNL
Dokumen: LPJD0011DNL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/60K
Harga: $0.58
Kemasan rincian: 50pcs/baki, 1000pcs/karton
Waktu pengiriman: Kapal dalam waktu 3 hari
Syarat-syarat pembayaran: L/C,D/A,D/P,T/T,Western Union
Menyediakan kemampuan: 5kk/bulan
MPN: |
LPJD0011DNL |
Jumlah port: |
1x1 |
Memalangi: |
Ke atas |
Kecepatan Data: |
100base-t |
PoE: |
Non |
Opsi LED: |
tanpa |
Tab EMl: |
tanpa |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran Suhu Pengoperasian: |
0°C hingga +70°C |
MPN: |
LPJD0011DNL |
Jumlah port: |
1x1 |
Memalangi: |
Ke atas |
Kecepatan Data: |
100base-t |
PoE: |
Non |
Opsi LED: |
tanpa |
Tab EMl: |
tanpa |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran Suhu Pengoperasian: |
0°C hingga +70°C |

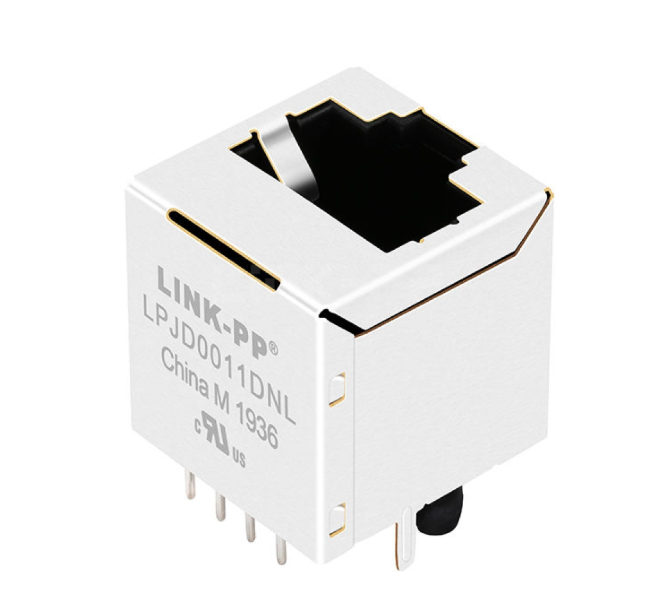

LINK-PP LPJD0011DNL sangat dapat diandalkanVertikal (180° entry atas) RJ45 Magjackdirancang untuk aplikasi 10/100Base-T Fast Ethernet. Dengan mengintegrasikan magnet isolasi dan common-mode chokes langsung ke dalam casing vertikal,Konektor ini meminimalkan jejak PCB dan mengoptimalkan penyaluran kabel dalam desain kandang yang ketat atau ditumpuk.
Bekerja dalam kisaran suhu komersial 0 °C sampai 70 °C, LPJD0011DNL sepenuhnya sesuai dengan standar IEEE 802.3.Ini memiliki sirkuit terminasi Bob Smith yang kuat untuk menekan EMI dan benar-benar bebas LED, menjadikannya solusi hemat ruang yang hemat biaya untuk modem SOHO, switch, dan aplikasi LAN-on-Motherboard (LOM).
| Fitur | Spesifikasi |
| Produsen / Merek | LINK-PP |
| Nomor Bagian (MPN) | LPJD0011DNL |
| Jenis Produk | Konektor RJ45 vertikal dengan magnet (Magjack) |
| Kecepatan Jaringan | 10/100 Base-T (Fast Ethernet) |
| Sudut pemasangan / gaya | 180° vertikal (masuk atas) / melalui lubang (THT) |
| Pelabuhan & Kontak | 1x1 Pelabuhan / 8P8C |
| Opsi LED | Tanpa LED |
| Dimensi (W x L x H) | 16.00 mm x 16,70 mm x 16,90 mm |
| Suhu operasi | 0°C sampai +70°C |
| Parameter | Nilai |
| Rasio berputar (TX / RX) | 1CT: 1CT / 1CT: 1CT |
| Induktansi (OCL) | 350 μH Min. (@ 100KHz, 0.1V, 8mA DC Bias) |
| HiPot (Tegangan Isolasi) | 1500 Vrms |
| Kerugian Penempatan | -1,0 dB Max (0,3 ~ 100MHz) |
| Kembali kerugian (Min) | -18dB (1~30MHz) -- 16dB (40MHz) -- 12dB (50MHz) -- 10dB (60MHz) |
| Crosstalk & CMR (Min) | -30dB @ 100MHz (Crosstalk) |
Berbeda dengan konektor sudut lurus standar, orientasi vertikal 180 derajat memungkinkan kabel jaringan untuk disambungkan dari atas.dan konfigurasi multi-board padat.
Skema internal memiliki transformator isolasi terintegrasi di samping sirkuit terminasi Bob Smith yang terintegrasi.Pin yang tidak digunakan dan keran pusat diakhiri dengan resistor 75Ω dan berbagi kapasitor tegangan tinggi 1000pF/2KV yang terhubung ke tanah perisaiHal ini secara signifikan mengurangi interferensi elektromagnetik (EMI) dan mencegah refleksi sinyal.
LPJD0011DNL dirancang untuk perangkat keras jaringan dalam ruangan dan komersial standar, termasuk:
Peralatan SOHO:Modem ADSL/VDSL, router rumah.
Jaringan:Hub Ethernet dan Switch yang cepat.
Komputer:LAN-on-Motherboard (LOM) dan papan PC tertanam.
A: Ini memiliki orientasi pemasangan vertikal 180 derajat (masuk atas), yang berarti kabel Ethernet dimasukkan tegak lurus ke PCB.
A: Tidak, LPJD0011DNL dirancang untuk transmisi data LAN Ethernet standar (Non-PoE).
A: Ini mendukung kisaran suhu operasi komersial standar dari 0 °C sampai 70 °C.
A: Tidak, model khusus ini (LPJD0011DNL) dirancang tanpa indikator LED untuk menghemat biaya dan menyederhanakan routing PCB.
A: Untuk pengelasan gelombang THT, suhu ujung maksimum yang direkomendasikan adalah 265°C selama tidak lebih dari 5 detik.
