Rincian Produk
Tempat asal: Guangdong, Tiongkok
Nama merek: LINK-PP
Sertifikasi: ISO9001,SGS,UL,CE,REACH
Nomor model: LPJG0801ABNL
Dokumen: LPJG0801ABNL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 10 buah
Harga: $0.09-$0.85
Kemasan rincian: T & r
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: L/C,D/A,D/P,T/T,Western Union
Menyediakan kemampuan: 5kk/bulan
Nomor Bagian: |
LPJG0801ABNL |
Jumlah port: |
1x1 |
Memalangi: |
Turun |
Kecepatan Data: |
1000base-t |
PoE: |
Non |
Opsi LED: |
Dengan |
Tab EMl: |
Dengan |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran Suhu Pengoperasian: |
0°C hingga +70°C |
Nomor Bagian: |
LPJG0801ABNL |
Jumlah port: |
1x1 |
Memalangi: |
Turun |
Kecepatan Data: |
1000base-t |
PoE: |
Non |
Opsi LED: |
Dengan |
Tab EMl: |
Dengan |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran Suhu Pengoperasian: |
0°C hingga +70°C |

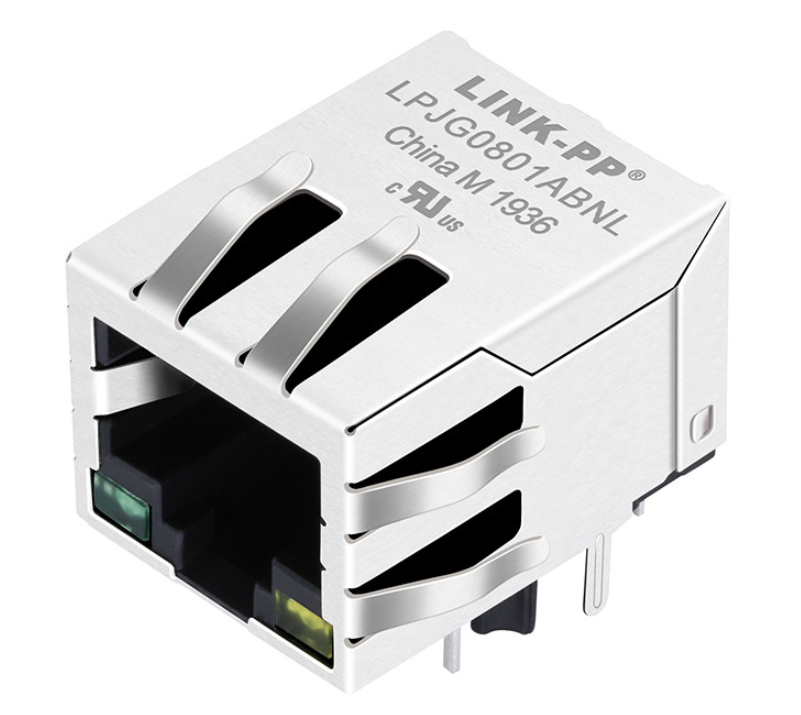

LPJG0801ABNL, Gigabit RJ45 jack magnetik, 1000Base-T RJ45 konektor, LINK-PP RJ45, Ethernet Magjack, 1x1 port RJ45 melalui lubang, dilindungi RJ45 EMI tab.
LPJG0801ABNL adalah konektor wanita RJ45 port 1x1 berkinerja tinggi dengan magnetik terintegrasi yang dirancang khusus untuk aplikasi Gigabit Ethernet (10/100/1000 Base-T).Dirancang untuk perangkat keras jaringan yang kuat, Magjack sudut kanan 90 derajat ini menggabungkan perlindungan EMI yang unggul dengan integrasi hemat ruang.
It is constructed with a robust stainless steel shield featuring built-in EMI spring fingers and integrates a Bob Smith termination matching network (75Ω resistors and a 1000pF/2KV high-voltage capacitor). Sepenuhnya sesuai dengan standar IEEE 802.3, arahan RoHS, dan didukung oleh Sertifikasi UL, LPJG0801ABNL menjamin sangat dapat diandalkan,Transmisi data berkecepatan tinggi untuk peralatan jaringan perusahaan dan konsumen.
| Parameter | Spesifikasi |
|---|---|
| Nomor Bagian | LPJG0801ABNL |
| Produsen | LINK-PP |
| Jenis Produk | Jack magnetik RJ45 terintegrasi |
| Konfigurasi Pelabuhan | 1 × 1 |
| Jenis konektor | RJ45 Wanita (10P8C) |
| Kecepatan Ethernet | 10/100/1000BASE-T |
| Tipe pemasangan | Melalui Lubang |
| Orientasi | Sudut kanan (90° sisi masuk) |
| Posisi Kunci | Di bawah. |
| Perisai | Ya, aku tahu. |
| EMI Spring Fingers | Ya, aku tahu. |
| Konfigurasi LED | Kiri Hijau / Kanan Kuning |
| Dukungan PoE | Non-PoE |
| Jumlah Inti | 8 |
| Lebar | 15.94 mm |
| Ketinggian | 13.30 mm (Kecuali pin solder dan tiang pemasangan) |
| kedalaman (panjang) | 21.25 mm |
| Standar | IEEE 802.3 |
| Sertifikasi | UL (E484635), RoHS |
| Parameter | Spesifikasi |
|---|---|
| Standar Ethernet | 1000BASE-T |
| Rasio berputar | 1CT:1CT ± 5% |
| Induktansi sirkuit terbuka (OCL) | ≥ 350 μH @100 kHz, 0,1 V, 8 mA DC Bias |
| Tegangan isolasi | 1500 Vrms (PHY ke Line) |
| Kerugian Penempatan | ≤1,2 dB (1100 MHz) |
| Kembali Kerugian |
≥ 16 dB (1 ‰ 30 MHz) ≥ 12 dB (3060 MHz) ≥ 10 dB (6080 MHz) ≥ 8 dB (80~100 MHz) |
| Swara lintas | ≥ 30 dB (1 ‰ 100 MHz) |
| Penolakan Mode Umum (CMR) | ≥ 30 dB (1 ‰ 100 MHz) |
| Bob Smith Penghentian | Resistor 4 × 75 Ω terintegrasi + 1000 pF / 2 kV Kondensator |
| Suhu operasi | 0°C sampai +70°C |
| Fitur | Spesifikasi |
|---|---|
| Perumahan | PBT + 30% Serat Kaca, UL94V-0 |
| Bahan kontak | Fosfor Perunggu (C5210R-EH), 0,35 mm |
| Contact Plating | Plating Emas Selektif, ≥ 6 μin |
| Pin Solder | Kuningan (C2680R-H), 0,35 mm |
| Perisai | SUS304 Baja tahan karat, 0,20 mm |
| Perlindungan EMI | EMI Spring Fingers Terintegrasi |
| Rekomendasi Pengelasan | Soldering gelombang, 250°C / 5 s Max. |
Dirancang untuk komunikasi data yang handal, Gigabit Magjack ini adalah komponen yang sempurna untuk:
LINK-PP telah mengkhususkan diri dalam konektivitas Ethernet dan komponen magnetik selama lebih dari25 tahun, melayani jaringan, otomatisasi industri, telekomunikasi, otomotif, dan produsen peralatan medis di seluruh dunia.
Keuntungan kami termasuk:
Portfolio produk kami meliputi:
LPJG0801ABNL adalahkonektor Gigabit RJ45 port tunggal dengan magnetik Ethernet terintegrasi, mendukung10/100/1000BASE-TAplikasi Ethernet.
Ya, itu mengintegrasikan transformer isolasi Ethernet, chokes mode umum, sirkuit terminasi Bob Smith, komponen yang cocok impedansi, dan kondensator tegangan tinggi di dalam konektor.
LPJG0801ABNL standar dirancang untukNon-PoE Gigabit EthernetJika dukungan PoE diperlukan, LINK-PP menawarkan solusi PoE dan PoE + MagJack khusus.
Magnetik terintegrasi memberikanIsolasi 1500 Vrmsantara sisi PHY dan sisi kabel, memenuhi persyaratan isolasi IEEE Ethernet.
Konektor termasuk:
Ini dapat dikonfigurasi untuk link, aktivitas, atau indikasi kecepatan tergantung pada Ethernet PHY.
Jari-jari pegas EMI terintegrasi meningkatkan grounding sasis, mengurangi interferensi elektromagnetik (EMI), dan membantu peralatan jaringan memenuhi persyaratan kepatuhan EMC.
Ya. LINK-PP mendukung kustomisasi untuk:
