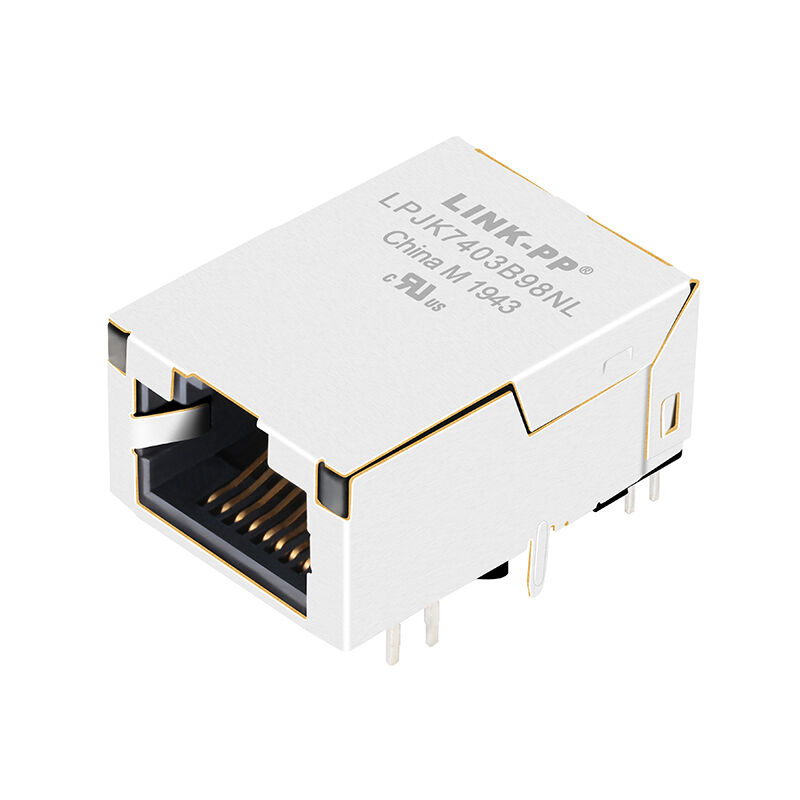

Konektor RJ45 Profil Rendah LPJK7403B98NL dengan Magnet 1000Base-T

LINK-PP LPJK7403B98NL MagJack RJ45 profil rendah dengan magnet terintegrasi. Mendukung Ethernet 10/100/1000Base-T, isolasi 1500Vrms, profil 11,30 mm, LED ganda, dan kepatuhan IEEE 802.3.

Ikhtisar Magjack Gigabit RJ45 Profil Rendah:

LINK-PP LPJK7403B98NL adalah Magjack 10/100/1000 Base-T Gigabit RJ45 yang sangat andal dan berprofil rendah yang dirancang untuk papan sirkuit cetak (PCB) dengan ruang terbatas. Dengan tinggi di atas PCB hanya 11,30 mm, konektor 8P8C ini dilengkapi orientasi tab-up dan magnet terintegrasi canggih untuk penekanan EMI dan integritas sinyal yang unggul. Dilengkapi dengan indikator LED yang dapat disesuaikan (Oranye/Hijau dan Kuning) dan dirancang untuk beroperasi dengan sempurna di lingkungan industri yang ekstrem (-40 hingga +85 Celcius), LPJK7403B98NL adalah antarmuka jaringan yang ideal untuk telekomunikasi modern, otomasi industri, dan peralatan jaringan perusahaan.

Fitur Utama

• MendukungEthernet Gigabit 10/100/1000Base-T
• Desain profil rendahhanya denganTinggi 11,30 mm di atas PCB
• Magnet Ethernet terintegrasi untuk tata letak PCB yang disederhanakan
• Standar8P8C RJ45antarmuka
• Konfigurasi port tunggal (1×1).
• Pemasangan melalui lubang, sudut kanan (90°).
• Orientasi tab-up
• Isolasi 1500Vrms antara PHY dan sisi garis
• Penekanan EMI dan integritas sinyal yang sangat baik
• Suhu operasi industri:-40°C hingga +85°C
• Indikator LED terintegrasi ganda
• Sesuai dengan IEEE 802.3
• Bersertifikat UL dan sesuai RoHS

Spesifikasi Umum:

Kinerja Listrik:

LPJK7403B98NL dirancang untuk menghadirkan transmisi Gigabit Ethernet yang stabil sekaligus memenuhi spesifikasi kelistrikan IEEE.

Kerugian Penyisipan

Kembali Kerugian

pembicaraan silang

Karakteristik kelistrikan yang dioptimalkan ini memastikan transmisi data yang andal, mengurangi pantulan sinyal, dan kinerja EMI yang unggul untuk jaringan Ethernet berkecepatan tinggi.

Lembar Data Konektor RJ45 Profil Rendah LPJK7403B98NL:

Spesifikasi Mekanik dan Material:

Dirancang untuk ketahanan jangka panjang pada peralatan jaringan industri dan komersial.

Bahan berkualitas tinggi memastikan kemampuan solder yang sangat baik, ketahanan terhadap korosi, dan daya tahan mekanis sepanjang siklus hidup produk.

Keuntungan Magnetik Terintegrasi:

Mengintegrasikan magnet Ethernet langsung ke konektor RJ45 memberikan beberapa keuntungan teknis:

• Mengurangi jejak PCB
• Lebih sedikit komponen eksternal
• Tata letak PCB yang disederhanakan
• Peningkatan penekanan EMI
• Penolakan kebisingan mode umum yang lebih baik
• Efisiensi perakitan lebih tinggi
• Biaya produksi lebih rendah
• Peningkatan keandalan jangka panjang

Keunggulan ini menjadikan LPJK7403B98NL pilihan tepat untuk perangkat keras Ethernet yang ringkas dan berkinerja tinggi.

Kepatuhan dan Sertifikasi:

LPJK7403B98NL mematuhi standar kualitas dan lingkungan internasional.
