Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: ISO 9001,ISO 14001,UL,SGS,REACH168
Nomor model: LPJK7403B97NL
Dokumen: LPJK7403B97NL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50 buah
Harga: $0.7-$1.05
Kemasan rincian: T & r
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: TT, NET30/60/90 Hari
Menyediakan kemampuan: 5kk/bulan
P/N: |
LPJK7403B97NL |
Jumlah port: |
1x1 |
Memalangi: |
Ke atas |
Kecepatan Data: |
1000base-t |
PoE: |
Non |
Opsi LED: |
Dengan |
Tab EMl: |
tanpa |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran Suhu Pengoperasian: |
-40°C hingga +85°C |
P/N: |
LPJK7403B97NL |
Jumlah port: |
1x1 |
Memalangi: |
Ke atas |
Kecepatan Data: |
1000base-t |
PoE: |
Non |
Opsi LED: |
Dengan |
Tab EMl: |
tanpa |
Tipe Pemasangan: |
Tht |
Jenis solder: |
Melambai |
Kisaran Suhu Pengoperasian: |
-40°C hingga +85°C |

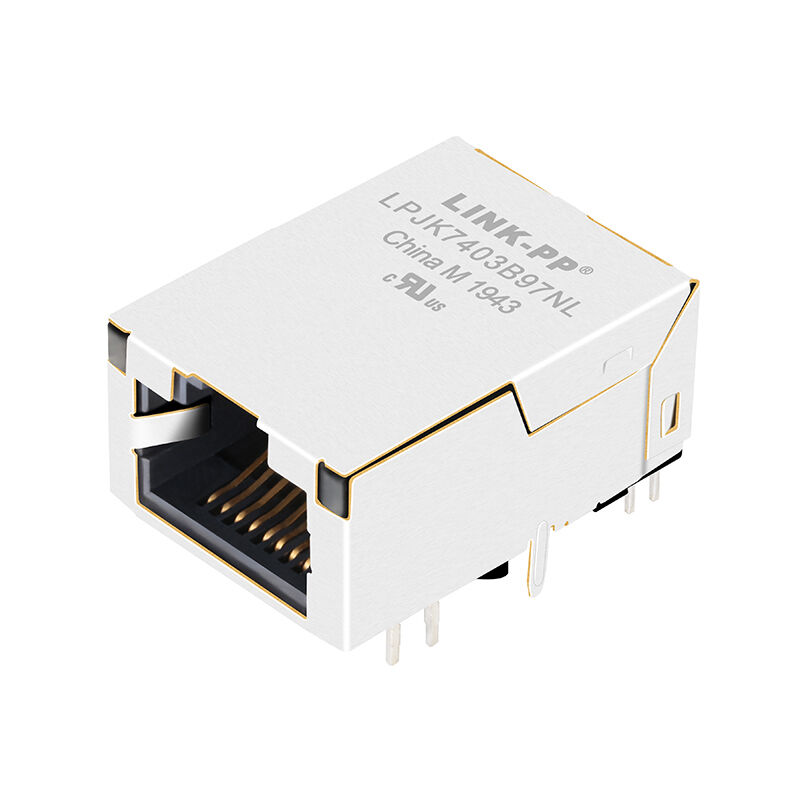

LINK-PP LPJK7403B97NL adalah konektor Gigabit RJ45 Magjack port tunggal (1x1) kelas premium yang dirancang untuk aplikasi jaringan 1000Base-TX. Dilengkapi magnet terintegrasi, konektor lubang tembus sudut kanan ini memastikan integritas sinyal yang unggul dan penekanan EMI untuk lingkungan Ethernet berkecepatan tinggi. Dibangun untuk tahan terhadap suhu pengoperasian industri dari -40 hingga +85 Celcius dan dilengkapi dengan indikator LED yang dapat disesuaikan, LPJK7403B97NL adalah pilihan yang dapat diandalkan untuk desain perangkat keras jaringan, telekomunikasi, dan otomasi industri.
ItuLPJK7403B97NLadalah kinerja tinggi1×1 Gigabit Ethernet RJ45 MagJackdirancang untukAplikasi jaringan 1000Base-TX. Dilengkapi magnet terintegrasi, isolasi 1500Vrms, indikator LED dua warna, dan suhu pengoperasian kelas industri dari-40°C hingga +85°C, konektor ini memberikan solusi yang andal dan hemat ruang untuk peralatan Ethernet modern.
Diproduksi olehLINK-PP, LPJK7403B97NL mematuhinyaPersyaratan IEEE 802.3, sehingga cocok untuk perangkat jaringan yang menuntut kinerja EMI yang kuat, integritas sinyal, dan keandalan jangka panjang.
-Kecepatan Gigabit:Dioptimalkan untuk aplikasi Ethernet 1000Base-TX.
-Magnet Terintegrasi:OCL minimum 350uH dengan bias 8mA memastikan transmisi data yang kuat.
-Daya Tahan Suhu Ekstrim:Pengoperasian yang andal di lingkungan yang keras (-40 hingga +85 Celcius).
-Perisai Berkualitas Tinggi:Pelindung SUS 304-1/2H dengan pelapisan nikel untuk perlindungan EMI yang sangat baik.
-Kepatuhan Global:Sesuai IEEE 802.3, Bersertifikat UL (E484635), dan sesuai RoHS.
| Parameter | Spesifikasi |
|---|---|
| Nomor Bagian | LPJK7403B97NL |
| Pabrikan | LINK-PP INT'L TEKNOLOGI CO., TERBATAS |
| Tipe Konektor | RJ45 MagJack (12P8C, Ethernet) |
| Kecepatan | 1000Base-TX (Gigabit Ethernet) |
| Jumlah Pelabuhan | Pelabuhan 1×1 |
| Tipe Pemasangan | Melalui Lubang |
| Orientasi | Sudut Kanan 90° (Masuk Samping) |
| Orientasi Kait | Kait |
| Fungsi PoE | Non-PoE |
| Tab Pelindung EMI | Tanpa |
| LED kiri | Kuning / Hijau (Pin 15, 16, 17) |
| LED kanan | Hijau (Pin 13, 14) |
| Panjang Paket | 0,953 Inci / 24,20 mm |
| Lebar Paket | 0,701 Inci / 17,80 mm |
| Tinggi Paket | 0,445 Inci / 11,30 mm |
| Parameter | Spesifikasi |
|---|---|
| Kondisi Tes | 25°C |
| Rasio Putaran (± 2%) | 1KTA:1KTA |
| OCL (Induktansi Sirkuit Terbuka) | 350μH Min @ 100kHz, 100mVrms, Bias DC 8mA (0°C hingga 70°C) |
| Rugi Penyisipan (0,5–100MHz) | -0,8dB Maks |
| Rugi Penyisipan (100–125MHz) | -1.2dB Maks |
| Kerugian Pengembalian (0,5–40MHz) | -18dB Min |
| Kerugian Pengembalian (50–100MHz) | -[12-20LOG(f/80MHz)] dB Min |
| Crosstalk (0,5–40MHz) | -35dB menit |
| Crosstalk (40–100MHz) | -[33-20LOG(f/50MHz)] dB Min |
| Rasio Penolakan Mode Umum (CMRR) | -30dB Menit (0,5–100MHz) |
| Tegangan Isolasi | 1500Vrms (Sisi PHY ke Sisi Garis) |
| Suhu Operasional | -40°C hingga +85°C |
| Parameter | Spesifikasi |
|---|---|
| Kepatuhan Standar | Memenuhi Spesifikasi IEEE 802.3 |
| Bahan Perumahan | PBT termoplastik, UL94V-0 |
| Bahan Kontak | Paduan Tembaga Bermutu Tinggi |
| Bahan Perisai | SUS 304-1/2H, Tebal: 0,2mm |
| Pelapisan Perisai | Nikel |
| Pelapisan Kontak | Emas, Minimum 6μin di Area Kontak |
| Suhu Solder Gelombang | 250°C selama 5 Detik |
Dirancang untuk mendukung berbagai aplikasi jaringan berkecepatan tinggi, termasuk:
LPJK7403B97NL adalahkonektor RJ45 MagJack terintegrasiyang menggabungkan antarmuka RJ45 standar dengan komponen transformator LAN bawaan. Dengan mengintegrasikan magnet di dalam rumah konektor, kebutuhan ruang PCB berkurang sekaligus mempertahankan kinerja sinyal dan isolasi listrik yang sangat baik.
Dibandingkan dengan solusi transformator Ethernet diskrit, yang terintegrasiKonektor 1000Base-TX RJ45 dengan magnetmenyederhanakan desain papan, memperpendek siklus pengembangan, dan meningkatkan keandalan sistem secara keseluruhan.
